Flanschabdeckungen – GPN 655 Form B

Die Flanschabdeckungen GPN 655 Form B schützen Flansche nach ANSI/ASME B 16.5 vor Beschädigung und Verschmutzung, verschließen die Öffnung und schützen die Dichtleiste der Flanscharmatur. Die Flanschabdeckungen besitzen am kegelförmigen Schaft zusätzliche Klemmrippen zur Überbrückung größerer Toleranzen.


  • Flanschabdeckungen für den Innenschutz
  • Auch als Form A ohne Klemmrippen erhältlich
  • Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
mehr Vorteile

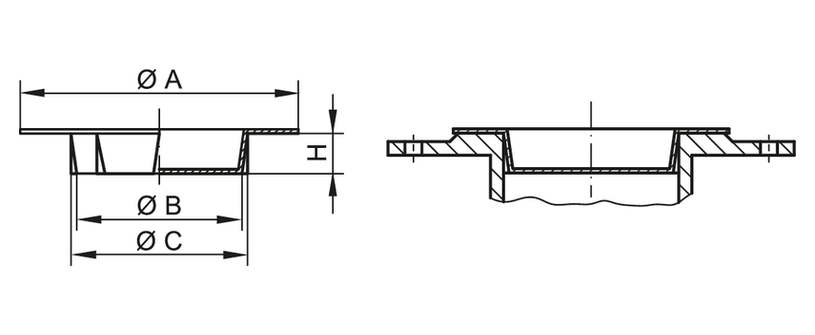

Abmessungen

Standardfarben
recycling blau
Material
PCR-PE
Werkstoffe und Verwendung
Anwendbar für
Maße
Artikel
NW mm
A
B
C
H
CAD
Bestell-Nr.
GPN 655 / 100-R PCR-PE, recycling blau 100 190 106 108,5 20 6550100RB61
GPN 655 / 125-R PCR-PE, recycling blau 125 225 131,5 134 20 6550125RB61
GPN 655 / 15-R PCR-PE, recycling blau 15 75 16,7 17,8 10 6550015RB61
GPN 655 / 150-R PCR-PE, recycling blau 150 270 160 161,5 20 6550150RB61
GPN 655 / 25-R PCR-PE, recycling blau 25 100 27,3 28,8 15 6550025RB61
GPN 655 / 32-R PCR-PE, recycling blau 32 110 36,5 38,5 15 6550032RB61
GPN 655 / 40-R PCR-PE, recycling blau 40 125 42 44,4 15 6550040RB61
GPN 655 / 50-R PCR-PE, recycling blau 50 135 55 56,5 15 6550050RB61
GPN 655 / 65-R PCR-PE, recycling blau 65 122 68 71 20 6550065RB61
GPN 655 / 80-R PCR-PE, recycling blau 80 138 81 83,1 20 6550080RB61

Maße in mm

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Katalogseiten 166/167.

Produktvorteile

Passender.
Passender.
Zum Schutz von Flanschen nach ANSI/ASME B 16.5.
Vielseitiger.
Vielseitiger.
Klemmrippen zur Überbrückung größerer Toleranzen.
Besser.
Besser.
Verschließt die Öffnung und schützt die Dichtleiste der Flanscharmatur.
Ressourcenschonender.
Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat.
