Flanschabdeckungen – GPN 650 Form A

Die Flanschabdeckungen GPN 650 Form A schützen Flansche nach DIN EN 1092-1 und DIN 28117 vor Beschädigung und Verschmutzung, verschließen die Öffnung und schützen die Dichtleiste der Flanscharmatur.


  • Flanschabdeckungen für den Innenschutz
  • Auch als Form B mit Klemmrippen erhältlich
  • Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
mehr Vorteile

Abmessungen

Standardfarben
recycling blau
Material
PCR-PE
Werkstoffe und Verwendung
Anwendbar für

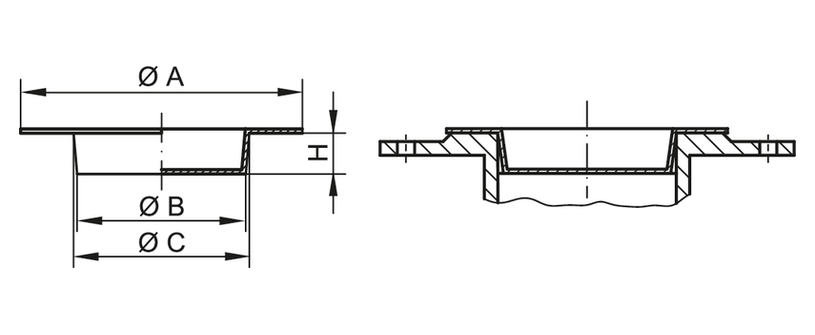

Maße
Artikel
NW mm
A
B
C
H
CAD
Bestell-Nr.
GPN 650 / 15 PCR-PE, recycling blau 15 45 14 16,8 10 6500015RB61
GPN 650 / 20 PCR-PE, recycling blau 20 58 19 22,8 15 6500020RB61
GPN 650 / 25 PCR-PE, recycling blau 25 68 23 27 15 6500025RB61
GPN 650 / 32 PCR-PE, recycling blau 32 78 30 34 14,8 6500032RB61
GPN 650 / 40 PCR-PE, recycling blau 40 88 38 42 15 6500040RB61
GPN 650 / 50 PCR-PE, recycling blau 50 102 48 52 15 6500050RB61
GPN 650 / 65 PCR-PE, recycling blau 65 122 62 67,8 20 6500065RB61
GPN 650 / 70 PCR-PE, recycling blau 70 128 67 73,4 20 6500070RB61
GPN 650 / 80 PCR-PE, recycling blau 80 138 77 82,8 20 6500080RB61
GPN 650 / 100 PCR-PE, recycling blau 100 162 97 103,3 20 6500100RB61
GPN 650 / 125 PCR-PE, recycling blau 125 205 122 127,6 20 6500125RB61
GPN 650 / 140 PCR-PE, recycling blau 140 220 137 143,8 20 6500140RB61
GPN 650 / 150 PCR-PE, recycling blau 150 245 147 152,8 20 6500150RB61

Maße in mm

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Katalogseiten 166/167.

Produktvorteile

Passender.
Passender.
Zum Schutz von Flanschen nach DIN EN 1092-1 und DIN 28117.
Besser.
Besser.
Verschließt die Öffnung und schützt die Dichtleiste der Flanscharmatur.
Ressourcenschonender.
Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat.
