Flanschabdeckungen – GPN 670

Die Flanschabdeckungen GPN 670 schützen Flansche nach DIN EN 12351 vor Beschädigung und Verschmutzung, verschließen die Öffnung und deckt Dichtleisten und Schraublöcher ab. Lamellen überbrücken größere Toleranzen. Im Gegensatz zu den meisten anderen Flanschabdeckungen ist die sichtbare Außenseite der Flanschabdeckung ohne Vertiefung in der Mitte und somit eben ausgeführt – dies sorgt für eine ansprechende Optik.


  • Flanschabdeckungen für den Innenschutz
mehr Vorteile

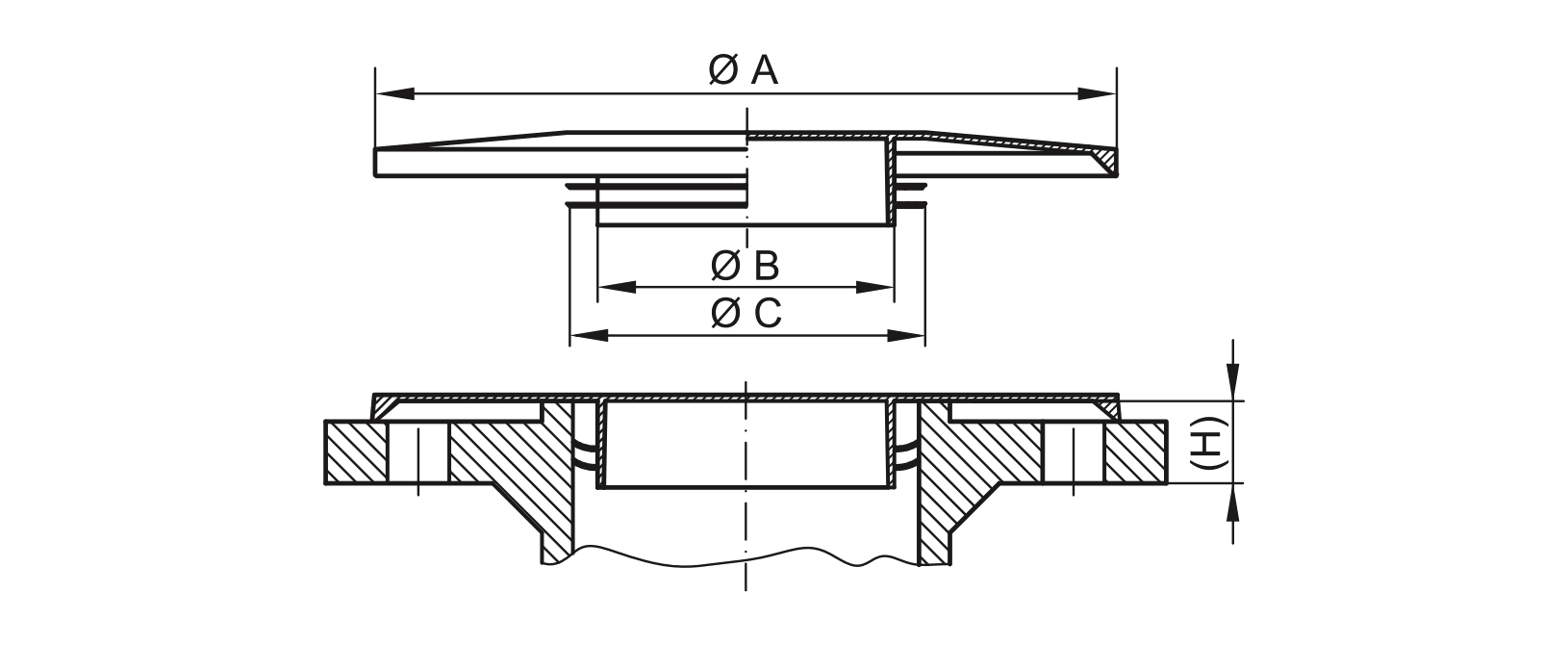

Abmessungen

Standardfarben
gelb
Material
PE-LLD
Werkstoffe und Verwendung
Maße
Artikel
NW mm
NW Zoll
A
B
C
H
CAD
Bestell-Nr.
GPN 670 DN 10 PE-LLD, gelb 10 3/8 86 7 14 14 67000100000
GPN 670 DN 15 PE-LLD, gelb 15 1/2 90 10 19 14 67000150000
GPN 670 DN 20 PE-LLD, gelb 20 3/4 100 14 24 14 67000200000
GPN 670 DN 25 PE-LLD, gelb 25 1 110 19 30 19 67000250000
GPN 670 DN 40 PE-LLD, gelb 40 1 1/2 146 30 45 19 67000400000
GPN 670 DN 50 PE-LLD, gelb 50 2 160 40 56 19 67000500000
GPN 670 DN 65 PE-LLD, gelb 65 2 1/2 180 53 72 19 67000650000
GPN 670 DN 150 PE-LLD, gelb 150 6 280 135 161 34 67001500000
GPN 670 DN 200 PE-LLD, gelb 200 8 345 185 209 34 67002000000
GPN 670 DN 250 PE-LLD, gelb 250 10 400 238 262 34 67002500000

Maße in mm

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Katalogseiten 166/167.

Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.

Produktvorteile

Passender.
Passender.
Zum Schutz von Flanschen nach DIN EN 12351. Passend für PN 10 bis PN 400 und DN 10 bis DN 250 nach DIN 2501 Teil 1, ANSI/ASME B 16.5, BS 4504 und BS 1560. Auch passend für BASF-Werknorm 14-150.
Vielseitiger.
Vielseitiger.
Lamellen überbrücken größere Toleranzen.
Besser.
Besser.
Verschließt die Öffnung und deckt Dichtleiste sowie Schraublöcher ab. Vermeidet unbeabsichtigtes Abstreifen.
