Anwendung ECO Universalschutz Stopfen - GPN 401

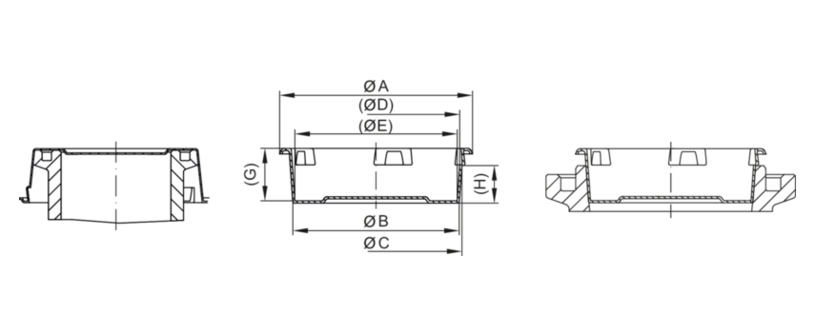

Zeichnung ECO Universalschutz Stopfen- GPN 401

ECO-Universalschutz – GPN 401

Der ECO-Universalschutz GPN 401 ist als Kappe oder Stopfen anwendbar und schützt Außengewinde, Bolzen und Leitungen und Innengewinde und Bohrungen. Beim thermogeformten Universalschutz reduziert sich der Materialeinsatz um bis zu 70 %. Das stapelbare Design führt zu einer Reduzierung des Transport- und Lagervolumens um bis zu 75 %.

ECO-Universalschutz für den Innen- und Außenschutz

mehr Vorteile

Neuware

Abmessungen

Standardfarben

natur

Material

PET

		Innenanwendung		Außenanwendung			Innenanwendung
Artikel	A	B	C	D	E	G	H	CAD	Bestell-Nr.
GPN 401 C 585 PET, natur	70,2	56,6	58,8	58,1	56,1	22,5	15	anzeigen	40105850000

GPN 401 C 598 PET, natur	70,2	57,9	60,1	59,4	57,4	22,5	15	anzeigen	40105980000

GPN 401 C 611 PET, natur	70,2	59,3	61,5	60,7	58,8	22,5	15	anzeigen	40106110000

GPN 401 C 624 PET, natur	82	60,5	62,8	62	60	22,5	15	anzeigen	40106240000

GPN 401 C 635 PET, natur	82	61,6	63,9	63,1	61,1	22,5	15	anzeigen	40106350000

GPN 401 C 648 PET, natur	82	62,9	65,1	64,4	62,3	22,5	15	anzeigen	40164800000

GPN 401 C 660 PET, natur	82	64,1	66,4	65,6	63,6	22,5	15	anzeigen	40166000000

GPN 401 C 673 PET, natur	82	65,4	67,6	66,9	64,9	22,5	15	anzeigen	40167300000

GPN 401 C 686 PET, natur	82	66,7	68,9	68,1	66,2	22,5	15	anzeigen	40106860000

GPN 401 C 699 PET, natur	82	68	70,2	69,5	67,5	22,5	15	anzeigen	40106990000

GPN 401 C 712 PET, natur	82	69,3	71,5	70,8	68,8	22,5	15	anzeigen	40107120000

GPN 401 C 725 PET, natur	82	70,6	72,9	72,1	70,1	22,5	15	anzeigen	40107250000

GPN 401 C 738 PET, natur	82	71,9	74,1	73,4	71,4	22,5	15	anzeigen	40107380000

GPN 401 C 751 PET, natur	92	73,2	75,4	74,7	72,7	22,5	15	anzeigen	40107510000

GPN 401 C 768 PET, natur	92	74,5	77,1	76,4	74	25,4	18	anzeigen	40107680000

GPN 401 C 785 PET, natur	92	76,2	78,8	78,1	75,7	25,4	18	anzeigen	40107850000

GPN 401 C 802 PET, natur	92	77,9	80,5	79,8	77,4	25,4	18	anzeigen	40108020000

GPN 401 C 819 PET, natur	92	79,6	82,2	81,5	79,1	25,4	18	anzeigen	40108190000

GPN 401 C 836 PET, natur	101	81,3	84	83,3	80,8	25,4	18	anzeigen	40108360000

GPN 401 C 853 PET, natur	101	83	85,7	84,9	82,5	25,4	18	anzeigen	40108530000

GPN 401 C 870 PET, natur	101	84,7	87,4	86,6	84,2	25,4	18	anzeigen	40108700000

GPN 401 C 887 PET, natur	101	86,4	89,1	88,3	85,9	25,4	18	anzeigen	40108870000

GPN 401 C 902 PET, natur	101	87,9	90,6	89,8	87,4	25,4	18	anzeigen	40109020000

GPN 401 C 917 PET, natur	101	89,3	92	91,2	88,8	25,4	18	anzeigen	40109170000

GPN 401 C 934 PET, natur	112	91,2	93,9	93,1	90,7	25,4	18	anzeigen	40109340000

GPN 401 C 951 PET, natur	112	92,9	95,6	94,7	92,3	25,4	18	anzeigen	40109510000

GPN 401 C 969 PET, natur	112	94,2	97,3	96,5	93,7	28,4	21	anzeigen	40109690000

GPN 401 C 990 PET, natur	112	96,3	99,4	98,6	95,7	28,4	21	anzeigen	40109900000

GPN 401 C 1007 PET, natur	112	97,9	101	100,2	97,3	28,4	21	anzeigen	40110070000

GPN 401 C 1025 PET, natur	118	99,8	102,8	102,1	99,3	28,4	21	anzeigen	40110250000

GPN 401 C 1046 PET, natur	118	101,9	105	104,1	101,3	28,4	21	anzeigen	40110460000

GPN 401 C 1076 PET, natur	118	104,9	107,9	107,2	104,3	28,4	21	anzeigen	40110760000

GPN 401 C 1088 PET, natur	118	106,2	109,2	108,6	105,6	28,4	21	anzeigen	40110880000

GPN 401 C 1109 PET, natur	132	108,1	111,3	110,7	107,6	28,4	21	anzeigen	40111090000

GPN 401 C 1129 PET, natur	132	110,1	113,3	112,5	109,5	28,4	21	anzeigen	40111290000

GPN 401 C 1145 PET, natur	132	111,7	114,9	114,4	111,1	28,4	21	anzeigen	40111450000

GPN 401 C 1170 PET, natur	132	113,9	117,4	116,7	113,4	31,3	24	anzeigen	40111700000

GPN 401 C 1195 PET, natur	132	116,3	119,8	119,3	115,8	31,3	24	anzeigen	40111950000

GPN 401 C 1219 PET, natur	132	118,7	122,2	121,5	118,1	31,3	24	anzeigen	40112190000

GPN 401 C 1231 PET, natur	142	119,9	123,5	122,9	119,4	31,3	24	anzeigen	40112310000

GPN 401 C 1256 PET, natur	142	122,4	126	125,2	121,8	31,3	24	anzeigen	40112560000

GPN 401 C 1280 PET, natur	142	124,5	128,3	127,5	124	31,3	24	anzeigen	40112800000

GPN 401 C 1306 PET, natur	142	127,5	131	130,3	126,8	31,3	24	anzeigen	40113060000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte oder Streifen zulässig. Bedingt durch den Fertigungsprozess können Fasern und Haltepunkte an der Schnittkante auftreten. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.
