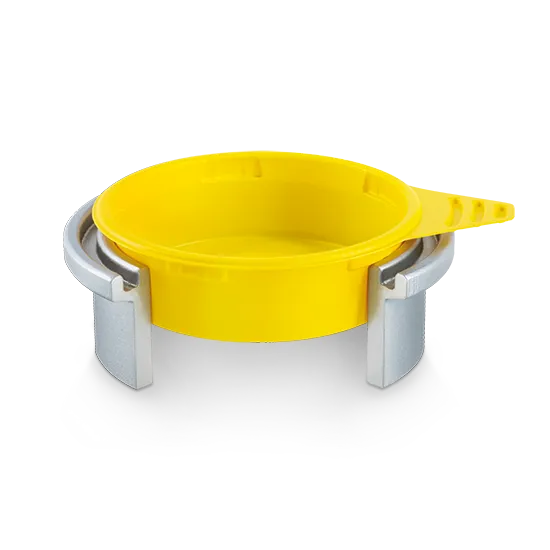

ECO-Griffstopfen – GPN 480

Die ECO-Griffstopfen GPN 480 sind als Kappe oder Stopfen anwendbar und schützen Außengewinde, Bolzen und Leitungen und Innengewinde und Bohrungen. Beim thermogeformten Griffstopfen reduziert sich der Materialeinsatz um bis zu 70 %. Das stapelbare Design führt zu einer Reduzierung des Transport- und Lagervolumens um bis zu 75 %. Die Grifffläche ermöglicht eine sehr schnelle Demontage.

ECO-Griffstopfen für den Innen- und Außenschutz

mehr Vorteile

Neuware

Abmessungen

Standardfarben

gelb

Material

Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

		Innenanwendung.		Außenanwendung.			Innenanwendung.
Artikel	A	B	C	D	E	G	H	N	CAD	Bestell-Nr.
GPN 480 C 585 PS, gelb	70,2	56,4	58,6	57,9	55,9	22,5	15	58	anzeigen	48005850000

GPN 480 C 598 PS, gelb	70,2	57,7	59,9	59,2	57,3	22,5	15	58	anzeigen	48005980000

GPN 480 C 611 PS, gelb	70,2	59	61,3	60,3	58,5	22,5	15	58	anzeigen	48006110000

GPN 480 C 624 PS, gelb	82	60,3	62,5	61,8	59,8	22,5	15	64	anzeigen	48006240000

GPN 480 C 635 PS, gelb	82	61,4	63,6	62,9	60,9	22,5	15	64	anzeigen	48006350000

GPN 480 C 648 PS, gelb	82	62,7	64,9	64,2	62,2	22,5	15	64	anzeigen	48064800000

GPN 480 C 660 PS, gelb	82	63,9	66,1	65,4	63,3	22,5	15	64	anzeigen	48066000000

GPN 480 C 673 PS, gelb	82	65,4	67,5	66,9	64,9	22,5	15	64	anzeigen	48067300000

GPN 480 C 686 PS, gelb	82	66,5	68,7	67,9	66	22,5	15	66	anzeigen	48006860000

GPN 480 C 699 PS, gelb	82	67,8	70	69,2	67,3	22,5	15	66	anzeigen	48006990000

GPN 480 C 712 PS, gelb	82	69,1	71,3	70,5	68,6	22,5	15	66	anzeigen	48007120000

GPN 480 C 725 PS, gelb	82	70,4	72,5	71,8	69,9	22,5	15	66	anzeigen	48007250000

GPN 480 C 738 PS, gelb	82	71,7	73,9	73,1	71,2	22,5	15	66	anzeigen	48007380000

GPN 480 C 751 PS, gelb	92	73	75,2	74,4	72,5	22,5	15	71	anzeigen	48007510000

GPN 480 C 768 PS, gelb	92	74,3	76,9	76,1	73,8	25,4	18	71	anzeigen	48007680000

GPN 480 C 785 PS, gelb	92	75,9	78,6	77,8	75,5	25,4	18	71	anzeigen	48007850000

GPN 480 C 802 PS, gelb	92	77,7	80,3	79,5	77,2	25,4	18	71	anzeigen	48008020000

GPN 480 C 819 PS, gelb	92	79,4	81,9	81,2	78,9	25,4	18	71	anzeigen	48008190000

GPN 480 C 836 PS, gelb	101	81,1	83,7	82,9	80,6	25,4	18	76	anzeigen	48008360000

GPN 480 C 853 PS, gelb	101	82,8	85,4	84,7	82,3	25,4	18	76	anzeigen	48008530000

GPN 480 C 870 PS, gelb	101	84,4	87,1	86,3	83,9	25,4	18	76	anzeigen	48008700000

GPN 480 C 887 PS, gelb	101	86,2	88,7	88	85,7	25,4	18	76	anzeigen	48008870000

GPN 480 C 902 PS, gelb	101	87,7	90,3	89,5	87,2	25,4	18	76	anzeigen	48009020000

GPN 480 C 917 PS, gelb	101	89,1	91,7	91	88,6	25,4	18	76	anzeigen	48009170000

GPN 480 C 934 PS, gelb	112	91	93,5	92,7	90,3	25,4	18	81	anzeigen	48009340000

GPN 480 C 951 PS, gelb	112	92,7	95,3	94,3	91,9	25,4	18	81	anzeigen	48009510000

GPN 480 C 969 PS, gelb	112	94	96,9	96,2	93,4	28,4	21	81	anzeigen	48009690000

GPN 480 C 990 PS, gelb	112	96,1	99,1	98,3	95,5	28,4	21	81	anzeigen	48009900000

GPN 480 C 1007 PS, gelb	112	97,6	100,8	100	97,1	28,4	21	81	anzeigen	48010070000

GPN 480 C 1025 PS, gelb	118	99,6	102,6	102,3	99,1	28,4	21	84	anzeigen	48010250000

GPN 480 C 1046 PS, gelb	118	101,6	104,6	104,3	101,1	28,4	21	84	anzeigen	48010460000

GPN 480 C 1076 PS, gelb	118	104,6	107,6	107,4	104,1	28,4	21	84	anzeigen	48010760000

GPN 480 C 1088 PS, gelb	118	105,8	108,8	108,5	105,3	28,4	21	84	anzeigen	48010880000

GPN 480 C 1109 PS, gelb	132	107,9	110,9	110,6	107,3	28,4	21	91	anzeigen	48011090000

GPN 480 C 1129 PS, gelb	132	109,7	112,9	112,1	109,1	28,4	21	91	anzeigen	48011290000

GPN 480 C 1145 PS, gelb	132	111,4	114,5	114,1	110,9	28,4	21	91	anzeigen	48011450000

GPN 480 C 1170 PS, gelb	132	113,7	117,1	116,2	113,2	31,3	24	91	anzeigen	48011700000

GPN 480 C 1195 PS, gelb	132	116,1	119,5	119	115,6	31,3	24	91	anzeigen	48011950000

GPN 480 C 1219 PS, gelb	132	118,5	121,9	121,1	118	31,3	24	91	anzeigen	48012190000

GPN 480 C 1231 PS, gelb	142	119,8	123,2	122,2	119,1	31,3	24	96	anzeigen	48012310000

GPN 480 C 1256 PS, gelb	142	122,2	125,6	124,8	121,6	31,3	24	96	anzeigen	48012560000

GPN 480 C 1280 PS, gelb	142	124,4	128	127,2	123,7	31,3	24	96	anzeigen	48012800000

GPN 480 C 1306 PS, gelb	142	127	130,5	130	126,4	31,3	24	96	anzeigen	48013060000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte oder Streifen zulässig. Bedingt durch den Fertigungsprozess können Fasern und Haltepunkte an der Schnittkante auftreten. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.
