ECO-Griffstopfen – GPN 481

Die ECO-Griffstopfen GPN 481 sind als Kappe oder Stopfen anwendbar und schützen Außengewinde, Bolzen und Leitungen und Innengewinde und Bohrungen. Beim thermogeformten Griffstopfen reduziert sich der Materialeinsatz um bis zu 70 %. Das stapelbare Design führt zu einer Reduzierung des Transport- und Lagervolumens um bis zu 75 %. Die Grifffläche ermöglicht eine sehr schnelle Demontage.


  • ECO-Griffstopfen für den Innen- und Außenschutz
mehr Vorteile

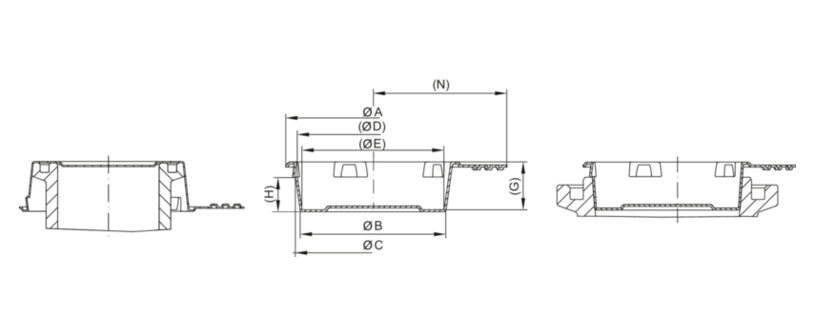

Abmessungen

Standardfarben
natur
Material
PET
Werkstoffe und Verwendung
Innenanwendung
Außenanwendung
Artikel
A
B
C
H
D
E
G
N
CAD
Bestell-Nr.
GPN 481 C 585 PET, natur 70,2 56,6 58,8 15 58,1 56,1 22,5 58 48105850000
GPN 481 C 598 PET, natur 70,2 57,9 60,1 15 59,4 57,4 22,5 58 48105980000
GPN 481 C 611 PET, natur 70,2 59,3 61,5 15 60,7 58,8 22,5 58 48106110000
GPN 481 C 624 PET, natur 82 60,5 62,8 15 62 60 22,5 64 48106240000
GPN 481 C 635 PET, natur 82 61,6 63,9 15 63,1 61,1 22,5 64 48106350000
GPN 481 C 648 PET, natur 82 62,9 65,1 15 64,4 62,3 22,5 64 48164800000
GPN 481 C 660 PET, natur 82 64,1 66,4 15 65,6 63,6 22,5 64 48166000000
GPN 481 C 673 PET, natur 82 65,4 67,6 15 66,9 64,9 22,5 64 48167300000
GPN 481 C 686 PET, natur 82 66,7 68,9 15 68,1 66,2 22,5 66 48106860000
GPN 481 C 699 PET, natur 82 68 70,2 15 69,5 67,5 22,5 66 48106990000
GPN 481 C 712 PET, natur 82 69,3 71,5 15 70,8 68,8 22,5 66 48107120000
GPN 481 C 725 PET, natur 82 70,6 72,9 15 72,1 70,1 22,5 66 48107250000
GPN 481 C 738 PET, natur 82 71,9 74,1 15 73,4 71,4 22,5 66 48107380000
GPN 481 C 751 PET, natur 92 73,2 75,4 15 74,7 72,7 22,5 71 48107510000
GPN 481 C 768 PET, natur 92 74,5 77,1 18 76,4 74 25,4 71 48107680000
GPN 481 C 785 PET, natur 92 76,2 78,8 18 78,1 75,7 25,4 71 48107850000
GPN 481 C 802 PET, natur 92 77,9 80,5 18 79,8 77,4 25,4 71 48108020000
GPN 481 C 819 PET, natur 92 79,6 82,2 18 81,5 79,1 25,4 71 48108190000
GPN 481 C 836 PET, natur 101 81,3 84 18 83,3 80,8 25,4 76 48108360000
GPN 481 C 853 PET, natur 101 83 85,7 18 84,9 82,5 25,4 76 48108530000
GPN 481 C 870 PET, natur 101 84,7 87,4 18 86,6 84,2 25,4 76 48108700000
GPN 481 C 887 PET, natur 101 86,4 89,1 18 88,3 85,9 25,4 76 48108870000
GPN 481 C 902 PET, natur 101 87,9 90,6 18 89,8 87,4 25,4 76 48109020000
GPN 481 C 917 PET, natur 101 89,3 92 18 91,2 88,8 25,4 76 48109170000
GPN 481 C 934 PET, natur 112 91,2 93,9 18 93,1 90,7 25,4 81 48109340000
GPN 481 C 951 PET, natur 112 92,9 95,6 18 94,7 92,3 25,4 81 48109510000
GPN 481 C 969 PET, natur 112 94,2 97,3 21 96,5 93,7 28,4 81 48109690000
GPN 481 C 990 PET, natur 112 96,3 99,4 21 98,6 95,7 28,4 81 48109900000
GPN 481 C 1007 PET, natur 112 97,9 101 21 100,2 97,3 28,4 81 48110070000
GPN 481 C 1025 PET, natur 118 99,8 102,8 21 102,1 99,3 28,4 84 48110250000
GPN 481 C 1046 PET, natur 118 101,9 105 21 104,1 101,3 28,4 84 48110460000
GPN 481 C 1076 PET, natur 118 104,9 107,9 21 107,2 104,3 28,4 84 48110760000
GPN 481 C 1088 PET, natur 118 106,2 109,2 21 108,6 105,6 28,4 84 48110880000
GPN 481 C 1109 PET, natur 132 108,1 111,3 21 110,7 107,6 28,4 91 48111090000
GPN 481 C 1129 PET, natur 132 110,1 113,3 21 112,5 109,5 28,4 91 48111290000
GPN 481 C 1145 PET, natur 132 111,7 114,9 21 114,4 111,1 28,4 91 48111450000
GPN 481 C 1170 PET, natur 132 113,9 117,4 24 116,7 113,4 31,3 91 48111700000
GPN 481 C 1195 PET, natur 132 116,3 119,8 24 119,3 115,8 31,3 91 48111950000
GPN 481 C 1219 PET, natur 132 118,7 122,2 24 121,5 118,1 31,3 91 48112190000
GPN 481 C 1231 PET, natur 142 119,9 123,5 24 122,9 119,4 31,3 96 48112310000
GPN 481 C 1256 PET, natur 142 122,4 126 24 125,2 121,8 31,3 96 48112560000
GPN 481 C 1280 PET, natur 142 124,5 128,3 24 127,5 124 31,3 96 48112800000
GPN 481 C 1306 PET, natur 142 127,5 131 24 130,3 126,8 31,3 96 48113060000

Maße in mm

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Katalogseiten 166/167.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte oder Streifen zulässig. Bedingt durch den Fertigungsprozess können Fasern und Haltepunkte an der Schnittkante auftreten. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

Produktvorteile

Ressourcenschonender.
Ressourcenschonender.
Bis zu 70 % geringerer Materialeinsatz.
Zeitsparender.
Zeitsparender.
Schnelle Demontage durch handliche Grifflasche.
Vielseitiger.
Vielseitiger.
Universell einsetzbar als Stopfen oder Kappe.
Stapelbar.
Stapelbar.
Bis zu 75 % weniger Transport- und Lagervolumen durch stapelbares Design.
