VDA-Dichtstopfen – GPN 247

Die VDA-Dichtstopfen GPN 247 eignen sich zum Schutz des Anschlussbereiches von VDA-Schnellverschlusskupplungen. Die Klemmung am oberen Rand bietet einen besonderen Schutz. Die Abdichtung erfolgt schonend und sicher auf den innenliegenden Dichtungsringen des Connectors. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


  • VDA-Dichtstopfen für den Innenschutz
  • Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
  • Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
mehr Vorteile

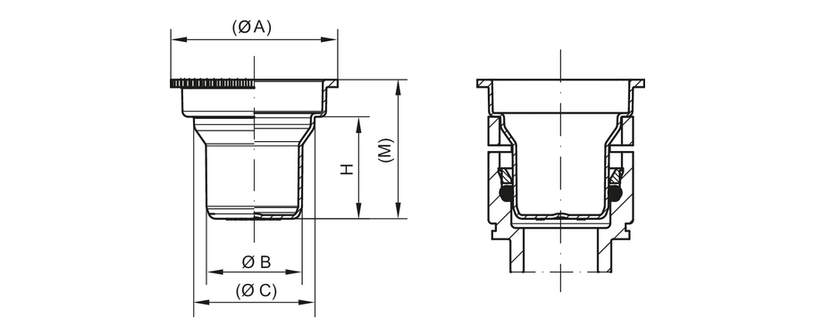

Abmessungen

Zeichnung, CAD f?r Website
Standardfarben
blau
Material
PCR-PE
Technisches Datenblatt
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Anwendbar für

Maße

Artikel
VDA-Kupplung NW
A
B
C
H
M
CAD
Bestell-Nr.
Neu GPN 247 NW 6 PCR-PE, blau 6 25 9,9 16 21,3 29,5 24700060000
Neu GPN 247 NW 8 PCR-PE, blau 8 29 12 18 22,7 30,8 24700080000
Neu GPN 247 NW 12 PCR-PE, blau 12 33 15,8 21,1 22,8 31,8 24700120000
Neu GPN 247 NW 14 PCR-PE, recycling blau 14 32,6 17,2 21,1 29,2 31,6 24700140000
Neu GPN 247 NW 16 PCR-PE, blau 16 41 21,9 28,1 27,3 37,3 24700160000
Neu GPN 247 NW 20 PCR-PE, blau 20 45 25,9 32,5 27,3 37,5 24700200000
Neu GPN 247 NW 26 PCR-PE, blau 26 51,4 32 39,1 29,2 39,5 24700260000
Neu GPN 247 NW 32 PCR-PE, recycling blau 32 57,4 37,8 45,1 29,2 40 24700320000
Neu GPN 247 NW 35 PCR-PE, recycling blau 35 60,4 40,8 48,1 29,2 41,5 24700350000
Neu GPN 247 NW 40 PCR-PE, recycling blau 40 65,4 45,8 53,1 29,2 45 24700400000
Neu GPN 247 NW 45 PCR-PE, recycling blau 45 70,4 50,8 58,1 29,2 43,5 24700450000
Neu GPN 247 NW 50 PCR-PE, recycling blau 50 75,4 55,8 63,1 29,2 44,8 24700500000

Maße in mm.

Die Artikel bestehen aus 98 % PCR-PE und 2 % Farbe auf Basis eines PIR-Trägers. Der eingesetzte Kunststoff besteht aus 100 % PCR.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

Produktvorteile

<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
<p><strong>Passender.</strong></p>

Passender.

Zum Schutz des Anschlussbereiches von VDA-Schnellverschlusskupplungen.
<p><strong>Sauberer.</strong></p>

Sauberer.

Produktion nach VDA Band 19 und ISO 16232 im Sauberraum auf Anfrage möglich.
