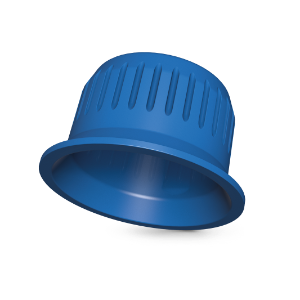

VDA Dichtkappen – GPN 242

Die VDA-Dichtkappen GPN 242 eignen sich zum Schutz des Anschlussbereiches von VDA-Schnellverschlussstutzen und sind passend für Varianten mit und ohne Verdrehsicherung. Die radialsymmetrische Ausführung ermöglicht eine automatisierte Montage und der griffige, gerändelte Schaft führt zu einer schnellen Demontage. Die Klemmung durch Klemmstege ermöglicht einen Druckausgleich und die VDA-Schnellverschlussstutzen werden bis zur Fase geschützt. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


  • VDA-Dichtkappen für VDA PS3 QC-Stutzen
  • Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
  • Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
mehr Vorteile

Abmessungen

Standardfarben
recycling blau
Material
PCR-PE
Werkstoffe und Verwendung
Anwendbar für
Maße
Artikel
VDA-Stutzen NW
D
A
E
G
CAD
Bestell-Nr.
GPN 242 NW 6 PCR-PE, recycling blau 6 10,4 18,2 10,1 13,9 24200060000
GPN 242 NW 8 PCR-PE, recycling blau 8 12,4 20,2 12,1 14,9 24200080000
GPN 242 NW 12 PCR-PE, recycling blau 12 16,3 23,5 16 14,9 24200120000
GPN 242 NW 16 PCR-PE, recycling blau 16 22,3 30,6 22 16,9 24200160000
GPN 242 NW 20 PCR-PE, recycling blau 20 26,3 35,2 26 17,4 24200200000
GPN 242 NW 32 PCR-PE, recycling blau 32 38,8 47,4 38,2 18,4 24200320000

Maße in mm

*Der Artikel besteht aus 98 % PCR-PE (Post Consumer Rezyklat) und 2 % Farbe, die auf einem PIR-Träger (Post Industrial Rezyklat) basiert.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Katalogseiten 166/167.

Produktvorteile

Ressourcenschonender.
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat.*
Passender.
Passender.
Zum Schutz des Anschlussbereiches von VDA-Schnellverschlussstutzen.
Sauberer.
Sauberer.
Produktion nach VDA Band 19 und ISO 16232 im speziell eingerichteten Sauberraum auf Anfrage möglich.
Besser.
Besser.
Passend für Varianten mit und ohne Verdrehsicherung. Klemmstege ermöglichen Druckausgleich.
