Verschlussstopfen - GPN 351
Anwendung Verschlussstopfen - GPN 351
Zeichnung Verschlussstopfen - GPN 351

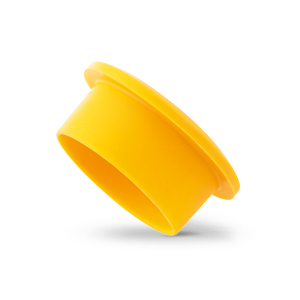

Flexible Verschlüsse – GPN 351
Die flexiblen Verschlüsse GPN 351 sind verwendbar für Öffnungen, Bolzen, Leitungen, Sechskantgeometrien und Gewinde. Das flexible Material ermöglicht den Einsatz für unterschiedliche Durchmesser und ist kurzzeitig hitzebeständig bis zu 150° C. Der umlaufende Griffrand erleichtert die Demontage.
- Flexible Verschlüsse für den Außenschutz
- Hitzebeständig kurzzeitig bis zu 150° C
Neuware
Abmessungen
Standardfarben
gelb
Material
TPE
|
|
Außenanwendung
|
|
||||||
|---|---|---|---|---|---|---|---|---|
|
Artikel
|
A
|
B
|
D
|
G
|
H
|
CAD
|
Bestell-Nr.
|
|
| Neu GPN 351 I 1 TPE, gelb | 13 | 5,8 | 3,8 | 7,3 | 6 | anzeigen | 35100010000 | |
|
|
||||||||
| GPN 351 I 2 TPE, gelb | 13 | 6,2 | 3,8 | 7,3 | 6 | anzeigen | 35100020000 | |
|
|
||||||||
| GPN 351 I 3 TPE, gelb | 13 | 6,4 | 5 | 10,8 | 9 | anzeigen | 35100030000 | |
|
|
||||||||
| GPN 351 I 4 TPE, gelb | 13 | 7,1 | 4,7 | 7,8 | 6 | anzeigen | 35100040000 | |
|
|
||||||||
| Neu GPN 351 I 4,5 TPE, gelb | 13 | 7,4 | 5 | 7,8 | 6 | anzeigen | 35104500000 | |
|
|
||||||||
| GPN 351 I 5 TPE, gelb | 13 | 8,2 | 5,8 | 7,8 | 6 | anzeigen | 35100050000 | |
|
|
||||||||
| GPN 351 I 6 TPE, gelb | 13 | 7,8 | 6,3 | 10,8 | 9 | anzeigen | 35100060000 | |
|
|
||||||||
| Neu GPN 351 I 6,5 TPE, gelb | 13 | 8,7 | 6,9 | 7,3 | 6 | anzeigen | 35106500000 | |
|
|
||||||||
| GPN 351 I 7 TPE, gelb | 13 | 9,3 | 7,7 | 7,3 | 6 | anzeigen | 35100070000 | |
|
|
||||||||
| Neu GPN 351 I 7,5 TPE, gelb | 16 | 9,8 | 7,5 | 9,8 | 8,5 | anzeigen | 35107500000 | |
|
|
||||||||
| GPN 351 I 8 TPE, gelb | 16 | 10,4 | 8,1 | 9 | 8 | anzeigen | 35100080000 | |
|
|
||||||||
| GPN 351 I 9 TPE, gelb | 16 | 10,4 | 8 | 12,8 | 11 | anzeigen | 35100090000 | |
|
|
||||||||
| Neu GPN 351 I 10 TPE, gelb | 16 | 10,8 | 8,8 | 9,8 | 8 | anzeigen | 35100100000 | |
|
|
||||||||
| GPN 351 I 11 TPE, gelb | 16 | 11,3 | 9,4 | 9,3 | 8 | anzeigen | 35100110000 | |
|
|
||||||||
| GPN 351 I 12 TPE, gelb | 16 | 11,9 | 9,7 | 14,5 | 13 | anzeigen | 35100120000 | |
|
|
||||||||
| Neu GPN 351 I 13 TPE, gelb | 16 | 11,9 | 9,7 | 9,2 | 8 | anzeigen | 35100130000 | |
|
|
||||||||
| Neu GPN 351 I 13,5 TPE, gelb | 19 | 12,5 | 10,5 | 9,8 | 8 | anzeigen | 35113500000 | |
|
|
||||||||
| GPN 351 I 14 TPE, gelb | 19 | 12,9 | 10,9 | 9,8 | 8 | anzeigen | 35100140000 | |
|
|
||||||||
| Neu GPN 351 I 14,5 TPE, gelb | 19 | 13,4 | 11,4 | 9,8 | 8 | anzeigen | 35114500000 | |
|
|
||||||||
| GPN 351 I 15 TPE, gelb | 19 | 13,9 | 11,7 | 9,8 | 8 | anzeigen | 35100150000 | |
|
|
||||||||
| GPN 351 I 16 TPE, gelb | 19 | 14 | 11,7 | 17,7 | 16 | anzeigen | 35100160000 | |
|
|
||||||||
| GPN 351 I 17 TPE, gelb | 19 | 14,5 | 12,5 | 9,3 | 8 | anzeigen | 35100170000 | |
|
|
||||||||
| GPN 351 I 18 TPE, gelb | 19 | 15 | 13 | 9,3 | 8 | anzeigen | 35100180000 | |
|
|
||||||||
| Neu GPN 351 I 18,5 TPE, gelb | 19 | 15,3 | 13,3 | 10,7 | 9 | anzeigen | 35118500000 | |
|
|
||||||||
| GPN 351 I 20 TPE, gelb | 24 | 15,9 | 13,7 | 10,7 | 9 | anzeigen | 35100200000 | |
|
|
||||||||
| Neu GPN 351 I 20,5 TPE, gelb | 24 | 16,5 | 14,2 | 10,7 | 9 | anzeigen | 35120500000 | |
|
|
||||||||
| GPN 351 I 21 TPE, gelb | 24 | 17 | 14,7 | 10,6 | 9 | anzeigen | 35100210000 | |
|
|
||||||||
| Neu GPN 351 I 21,5 TPE, gelb | 24 | 17,3 | 15 | 10,7 | 9 | anzeigen | 35121500000 | |
|
|
||||||||
| GPN 351 I 22 TPE, gelb | 24 | 17,8 | 14,7 | 23,3 | 22 | anzeigen | 35100220000 | |
|
|
||||||||
| GPN 351 I 23 TPE, gelb | 24 | 17,7 | 15,7 | 10,7 | 9 | anzeigen | 35100230000 | |
|
|
||||||||
| GPN 351 I 24 TPE, gelb | 24 | 18,3 | 16,5 | 10,7 | 9 | anzeigen | 35100240000 | |
|
|
||||||||
| Neu GPN 351 I 24,5 TPE, gelb | 26 | 19,1 | 16,8 | 10,7 | 8,5 | anzeigen | 35124500000 | |
|
|
||||||||
| GPN 351 I 25 TPE, gelb | 26 | 19,9 | 17,7 | 12,2 | 10 | anzeigen | 35100250000 | |
|
|
||||||||
| GPN 351 I 26 TPE, gelb | 26 | 19,9 | 18,7 | 12,2 | 10 | anzeigen | 35100260000 | |
|
|
||||||||
| GPN 351 I 27 TPE, gelb | 26 | 21,7 | 18,7 | 28,2 | 26 | anzeigen | 35100270000 | |
|
|
||||||||
| GPN 351 I 28 TPE, gelb | 26 | 22 | 19,9 | 12,2 | 10 | anzeigen | 35100280000 | |
|
|
||||||||
| GPN 351 I 29 TPE, gelb | 26 | 22,9 | 20,7 | 12,2 | 10 | anzeigen | 35100290000 | |
|
|
||||||||
| GPN 351 I 30 TPE, gelb | 29 | 23,2 | 21,4 | 12,2 | 10 | anzeigen | 35100300000 | |
|
|
||||||||
| GPN 351 I 31 TPE, gelb | 29 | 23,7 | 21,9 | 12,2 | 10 | anzeigen | 35100310000 | |
|
|
||||||||
| GPN 351 I 32 TPE, gelb | 29 | 24,4 | 23 | 12,2 | 10 | anzeigen | 35100320000 | |
|
|
||||||||
| GPN 351 I 33 TPE, gelb | 29 | 25,2 | 23,9 | 12,2 | 10 | anzeigen | 35100330000 | |
|
|
||||||||
| GPN 351 I 35 TPE, gelb | 33 | 26,3 | 25,2 | 13,5 | 11 | anzeigen | 35100350000 | |
|
|
||||||||
| GPN 351 I 36 TPE, gelb | 33 | 27,2 | 25,4 | 13,2 | 11 | anzeigen | 35100360000 | |
|
|
||||||||
| GPN 351 I 37 TPE, gelb | 33 | 28,3 | 25,9 | 13,6 | 11 | anzeigen | 35100370000 | |
|
|
||||||||
| GPN 351 I 38 TPE, gelb | 33 | 29,3 | 27 | 12,7 | 11 | anzeigen | 35100380000 | |
|
|
||||||||
| GPN 351 I 39 TPE, gelb | 36 | 30,1 | 27,9 | 12,6 | 11 | anzeigen | 35100390000 | |
|
|
||||||||
| GPN 351 I 40 TPE, gelb | 36 | 30,4 | 28,3 | 12,7 | 11 | anzeigen | 35100400000 | |
|
|
||||||||
| Neu GPN 351 I 40,5 TPE, gelb | 36 | 30,7 | 28,6 | 13,2 | 11 | anzeigen | 35140500000 | |
|
|
||||||||
| Neu GPN 351 I 40,8 TPE, gelb | 36 | 31,3 | 29,2 | 13,2 | 11 | anzeigen | 35140800000 | |
|
|
||||||||
| GPN 351 I 41 TPE, gelb | 36 | 32 | 29,7 | 12,7 | 11 | anzeigen | 35100410000 | |
|
|
||||||||
| GPN 351 I 42 TPE, gelb | 36 | 32,8 | 30,5 | 12,7 | 11 | anzeigen | 35100420000 | |
|
|
||||||||
| GPN 351 I 43 TPE, gelb | 42 | 33,9 | 31,7 | 13,7 | 12,2 | anzeigen | 35100430000 | |
|
|
||||||||
| GPN 351 I 44 TPE, gelb | 42 | 34,6 | 32,8 | 13,8 | 12 | anzeigen | 35100440000 | |
|
|
||||||||
| GPN 351 I 45 TPE, gelb | 42 | 35,3 | 32,6 | 13,5 | 12 | anzeigen | 35100450000 | |
|
|
||||||||
| GPN 351 I 46 TPE, gelb | 42 | 36,6 | 35 | 13,8 | 12 | anzeigen | 35100460000 | |
|
|
||||||||
| GPN 351 I 47 TPE, gelb | 45 | 38 | 36 | 14,2 | 12 | anzeigen | 35100470000 | |
|
|
||||||||
| GPN 351 I 48 TPE, gelb | 45 | 38,9 | 37 | 14,2 | 12 | anzeigen | 35100480000 | |
|
|
||||||||
| GPN 351 I 49 TPE, gelb | 45 | 39,5 | 37,8 | 13,8 | 12 | anzeigen | 35100490000 | |
|
|
||||||||
| GPN 351 I 50 TPE, gelb | 45 | 40,3 | 38,8 | 14,2 | 12 | anzeigen | 35100500000 | |
|
|
||||||||
| GPN 351 I 51 TPE, gelb | 50 | 42 | 40 | 13,4 | 12,2 | anzeigen | 35100510000 | |
|
|
||||||||
| GPN 351 I 52 TPE, gelb | 50 | 43,7 | 42 | 14,2 | 12 | anzeigen | 35100520000 | |
|
|
||||||||
| GPN 351 I 53 TPE, gelb | 50 | 44,9 | 42,5 | 14 | 12 | anzeigen | 35100530000 | |
|
|
||||||||
| GPN 351 I 54 TPE, gelb | 56 | 47,2 | 45 | 13,3 | 12 | anzeigen | 35100540000 | |
|
|
||||||||
| GPN 351 I 55 TPE, gelb | 56 | 48,5 | 47 | 13,7 | 12,2 | anzeigen | 35100550000 | |
|
|
||||||||
| GPN 351 I 56 TPE, gelb | 56 | 50,3 | 48 | 21,7 | 20 | anzeigen | 35100560000 | |
|
|
||||||||
| GPN 351 I 57 TPE, gelb | 62,5 | 54,6 | 52 | 14,5 | 13,2 | anzeigen | 35100570000 | |
|
|
||||||||
| GPN 351 I 58 TPE, gelb | 72 | 63 | 59,8 | 15,5 | 14 | anzeigen | 35100580000 | |
|
|
||||||||
| GPN 351 I 59 TPE, gelb | 88 | 76 | 73,5 | 15,5 | 14 | anzeigen | 35100590000 | |
|
|
||||||||
| GPN 351 I 60 TPE, gelb | 93 | 88,5 | 84,5 | 20,5 | 20,5 | anzeigen | 35100600000 | |
|
|
||||||||
| GPN 351 I 531 TPE, gelb | 56 | 46,8 | 43,9 | 13,2 | 12 | anzeigen | 35105310000 | |
|
|
||||||||
| GPN 351 I 541 TPE, gelb | 55 | 48,6 | 46,5 | 14,4 | 12 | anzeigen | 35105410000 | |
|
|
||||||||
| GPN 351 I 570 TPE, gelb | 65 | 59,8 | 56,9 | 15 | 15 | anzeigen | 35105700000 | |
|
|
||||||||
| GPN 351 I 571 TPE, gelb | 65 | 60,8 | 56,8 | 18 | 18 | anzeigen | 35105710000 | |
|
|
||||||||
| GPN 351 I 581 TPE, gelb | 85 | 80 | 77 | 18 | 18 | anzeigen | 35105810000 | |
|
|
||||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.
Gravur entspricht der Normreihe GPN 350.
* Substances of very high concern gemäß EU-REACH-VO
Produktvorteile
Temperaturbeständiger.
Hitzebeständig bis zu 150 °C.
Vielseitiger.
Flexibles Material ermöglicht den Einsatz für unterschiedliche Durchmesser. Frei von Weichmachern mit SVHC*-Relevanz.
Besser.
Verwendbar für Öffnungen, Bolzen, Leitungen, Sechskantgeometrien und Gewinde.
