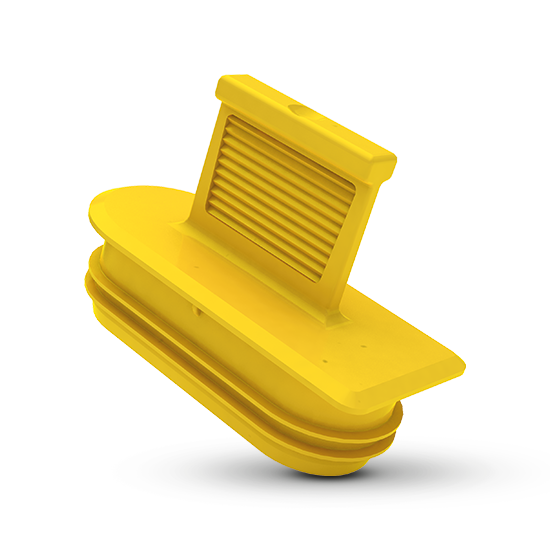

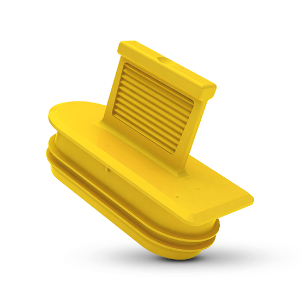

Osłona gniazd – GPN 360 Typ B

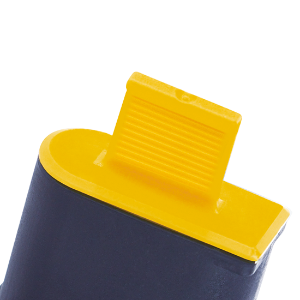

Osłona wtyków GPN 360 Typ B służy do ochrony przyłączy niskowoltowych wtyczek kompaktowych, takich jak MLK, SLK i MAK, a także do ochrony otworów owalnych. Poręczny uchwyt zapewnia szybki demontaż, a listki na całym obwodzie umożliwiają optymalny zacisk. W pewnym zakresie osłona wtyków zapobiega przenikaniu cieczy.
- Osłona wtyków do ochrony powierzchni wewnętrznych
- Umożliwia produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
- Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego

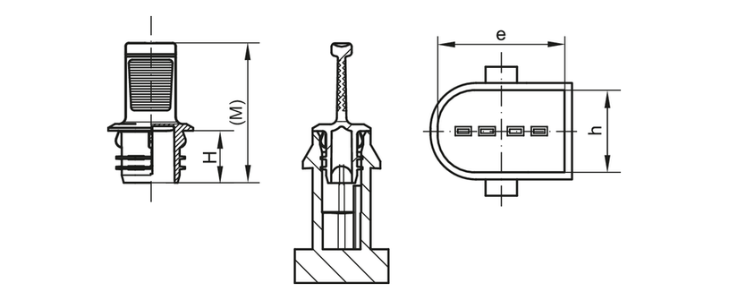

Wymiary
![Zeichnung Verschlussstopfen - GPN 351 Form A Zeichnung Verschlussstopfen - GPN 351 Form B](/pl/dam/jcr:6e9b338e-9fee-482e-9330-d26a55201095/gpn-360-b-cad.png)
Wymiary
|
|||||||
---|---|---|---|---|---|---|---|
Artykuł
|
e
|
h
|
H
|
M
|
CAD
|
Nr art.
|
|
GPN 360 KS 1812 PCR-PE / PE-LD, żółty | 17,48 | 11,48 | 7,7 | 20,7 | pokazać | 36018120073 | |
|
|||||||
GPN 360 KS 2312 PCR-PE / PE-LD, żółty | 22,48 | 11,48 | 7,7 | 20,7 | pokazać | 36023120073 | |
|
|||||||
GPN 360 KS 2812 PCR-PE / PE-LD, żółty | 27,48 | 11,48 | 7,7 | 20,7 | pokazać | 36028120073 | |
|
|||||||
GPN 360 KS 3816 PCR-PE / PE-LD, żółty | 37,3 | 15,2 | 7,7 | 20,7 | pokazać | 36038160073 | |
|
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Wartości orientacyjne dla zastosowań
Artykuł
|
Złącza kontaktowe
|
||
---|---|---|---|
GPN 360 KS 1812 PCR-PE / PE-LD, żółty | SLK 2.8 VDA |
|
|
GPN 360 KS 2312 PCR-PE / PE-LD, żółty | SLK 2.8 VDA |
|
|
GPN 360 KS 2812 PCR-PE / PE-LD, żółty | SLK 2.8 VDA |
|
|
GPN 360 KS 3816 PCR-PE / PE-LD, żółty | SLK 2.8 VDA |
|
Zabezpieczenie styków GPN 360 zostało opracowane dla specjalnych kompaktowych połączeń wtykowych, które są wymienione w tabeli zastosowań. Osłona styków nadaje się dodatkowo do innych połączeń.
Korzyści jakościowe
![<p><strong>Dokładniej.</strong></p>](/pl/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Dokładniej.
![<p><strong>Szybciej.</strong></p>](/pl/dam/jcr:f9b9e149-d63c-4254-a0a9-b71da2fc52cc/kapsto-icon-zeitsparend.png)
Szybciej.
![<p><strong>Szczelniej.<strong></p>](/pl/dam/jcr:c20cccd8-6a3c-4552-9204-8cc70d026b2f/kapsto-icon-abdichtend.png)
Szczelniej.
![<p><strong>Czyściej.</strong></p>](/pl/dam/jcr:ce9e0b46-d06f-4dbc-a42a-bc38d7c9c18b/kapsto-icon-sauberkeit.png)
Czyściej.
![<p><strong>Lepiej.</strong></p>](/pl/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Lepiej.
![<p><strong>Oszczędzając zasoby naturalne.</strong></p>](/pl/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Oszczędzając zasoby naturalne.
Mieszanka recyklatu poużytkowego i materiału pierwotnego
