Verschlussschrauben – GPN 720 Form A

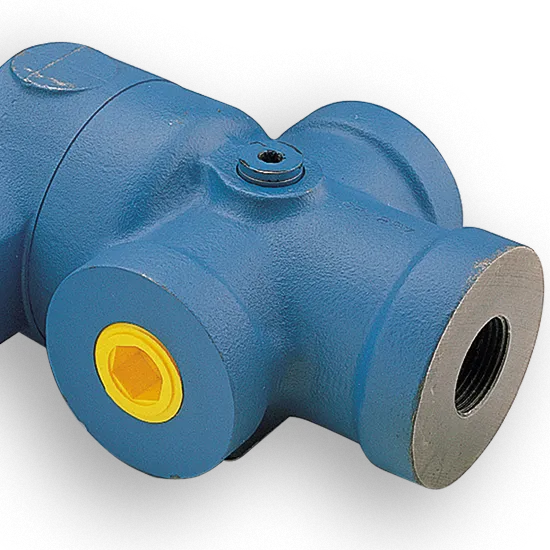

Die Verschlussschrauben GPN 720 Form A sind passend für eine Vielzahl an Innengewinden. Die dickwandige Ausführung eignet sich für eine hohe Beanspruchung. Der flache Kopf und der abgestimmte Kopfdurchmesser erlauben eine Versenkung in der Bohrung.
- Verschlussschrauben für den Innenschutz
- Auch als Form B mit Dichtkonus erhältlich
- Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar

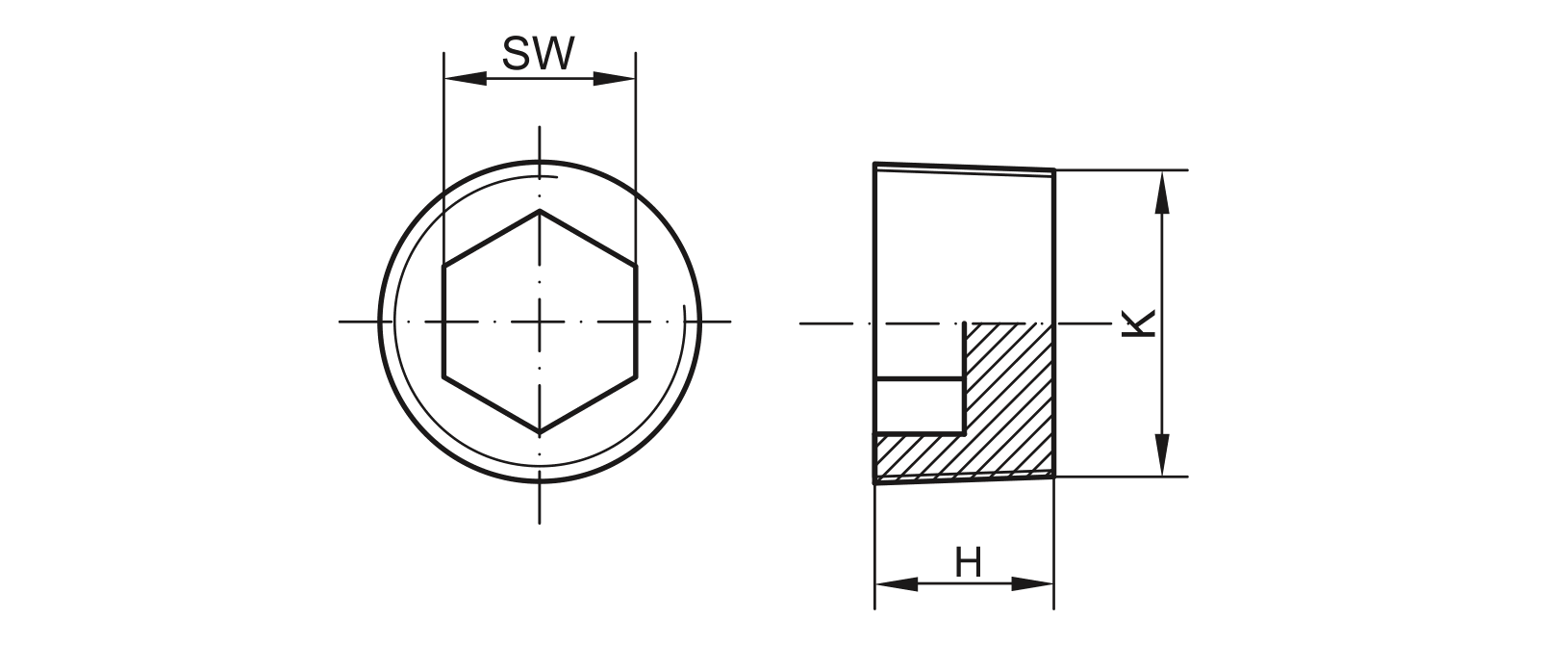

Abmessungen
Anwendbar für |
Maße |
||||||
---|---|---|---|---|---|---|---|
Artikel
|
K
|
H
|
SW
|
SW Zoll
|
CAD
|
Bestell-Nr.
|
|
GPN 720 / 1598 PCR-PE / PE-LD, gelb | 1 - 11 1/2 NPT | 21,2 | 5/8 | anzeigen | 72015980073 | ||
|
|||||||
GPN 720 / 1770 PCR-PE / PE-LD, gelb | 1 - 11 1/2 NPT | 21,2 | 17 | anzeigen | 72017700073 | ||
|
|||||||
GPN 720 / 1596 PCR-PE / PE-LD, gelb | 1 1/2 - 11 1/2 NPT | 22,5 | 53/64 | anzeigen | 72015960073 | ||
|
|||||||
GPN 720 / 1771 PCR-PE / PE-LD, gelb | 1 1/2 - 11 1/2 NPT | 22,5 | 22 | anzeigen | 72017710073 | ||
|
|||||||
GPN 720 / 1597 PCR-PE / PE-LD, gelb | 1 1/4 - 11 1/2 NPT | 22 | 19 | 3/4 | anzeigen | 72015970073 | |
|
|||||||
GPN 720 / 1600 PCR-PE / PE-LD, gelb | 1/2 - 14 NPT | 16,5 | 3/8 | anzeigen | 72016000073 | ||
|
|||||||
GPN 720 / 1768 PCR-PE / PE-LD, gelb | 1/2 - 14 NPT | 16,5 | 10 | anzeigen | 72017680073 | ||
|
|||||||
GPN 720 / 1602 PCR-PE / PE-LD, gelb | 1/4 - 18 NPT | 12,5 | 1/4 | anzeigen | 72016020073 | ||
|
|||||||
GPN 720 / 1767 PCR-PE / PE-LD, gelb | 1/4 - 18 NPT | 12,5 | 6 | anzeigen | 72017670073 | ||
|
|||||||
GPN 720 / 1766 PCR-PE / PE-LD, gelb | 1/8 - 27 NPT | 8,5 | 5 | anzeigen | 72017660073 | ||
|
|||||||
GPN 720 / 1599 PCR-PE / PE-LD, gelb | 3/4 - 14 NPT | 17 | 9/16 | anzeigen | 72015990073 | ||
|
|||||||
GPN 720 / 1769 PCR-PE / PE-LD, gelb | 3/4 - 14 NPT | 17 | 14 | anzeigen | 72017690073 | ||
|
|||||||
GPN 720 / 1601 PCR-PE / PE-LD, gelb | 3/8 - 18 NPT | 13 | 8 | 5/16 | anzeigen | 72016010073 | |
|
|||||||
GPN 720 / 0052 PCR-PE / PE-LD, gelb | M 16 | 16 | 8 | anzeigen | 72000520073 | ||
|
|||||||
GPN 720 / 8016 PCR-PE / PE-LD, gelb | M 30 | 22,5 | 19 | anzeigen | 72080160073 | ||
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Produktvorteile
Robuster.
Besser.
Ressourcenschonender.
Mischung aus Post-Consumer-Rezyklat und Neuware
