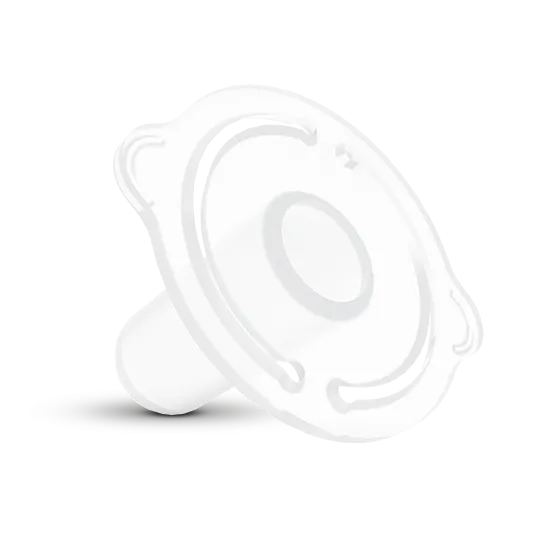

QC-Stopfen – GPN 245 Form B
Die QC-Stopfen GPN 245 Form B sind passend zum Schutz von SAE-Quick Connector Kupplungen, angelehnt an SAE J2044. Die Klemmung erfolgt schonend und sicher auf den innenliegenden Dichtungsringen des Connectors. Die QC-Stopfen sind innerhalb gewisser Grenzen für Drucktests geeignet. Die Ringlasche ermöglicht eine einfache Montage und Demontage.
- QC-Stopfen für den Innenschutz - Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Auch als Form A ohne Ringlasche erhältlich
100% Post-Consumer-Rezyklat
Recycling-Mischung
Neuware
Abmessungen
Standardfarben
recycling blau
Material
PCR-PE
|
|
Anwendbar für SAE-Kupplungen
|

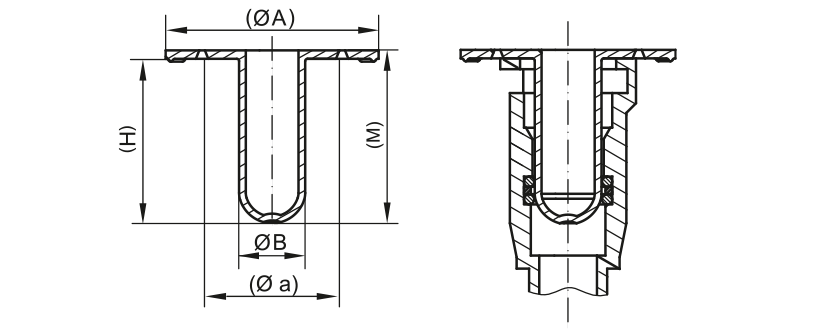

Maße
|
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Artikel
|
SAE-Kupplung NW mm
|
SAE-Kupplung NW Zoll
|
A
|
a
|
B
|
H
|
M
|
CAD
|
Bestell-Nr.
|
|
| GPN 245 QCL 6,35 PCR-PE, recycling blau | 6.35 | 1/4 | 31,6 | 20,6 | 6,35 | 25,3 | 26,8 | anzeigen | 2460635RB61 | |
|
|
||||||||||
| GPN 245 QCL 9,5 PCR-PE, recycling blau | 9.5 | 3/8 | 30,8 | 16,8 | 9,5 | 25,8 | 27,3 | anzeigen | 2460095RB61 | |
|
|
||||||||||
| Neu GPN 245 QCL 10 PCR-PE, recycling blau | 10 | - | 32,8 | 18,8 | 9,79 | 30 | 31,5 | anzeigen | 2460010RB61 | |
|
|
||||||||||
| GPN 245 QCL 12 PCR-PE, recycling blau | 12 | - | 38 | 24 | 11,8 | 29,2 | 30,7 | anzeigen | 2460012RB61 | |
|
|
||||||||||
| Neu GPN 245 QCL 19,05 PCR-PE, recycling blau | 19.05 | 3/4 | 50 | 36 | 18,8 | 28 | 29,5 | anzeigen | 2461905RB61 | |
|
|
||||||||||
| Neu GPN 245 QCL 25,4 PCR-PE, recycling blau | 25.4 | 1 | 53,5 | 39,5 | 25,4 | 34 | 35,5 | anzeigen | 2462540RB61 | |
|
|
||||||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.
Produktvorteile
Passender.
Passend für SAE-Quickconnectoren, angelehnt an SAE J2044.
Abdichtender.
Innerhalb gewisser Grenzen für Drucktests geeignet.
Sauberer.
Produktion nach VDA Band 19 und ISO 16232 im speziell eingerichteten Sauberraum auf Anfrage möglich.
Besser.
Klemmung erfolgt schonend und sicher auf den innenliegenden Dichtungsringen des Connectors.
