Griffstopfen – GPN 310
Die Griffstopfen GPN 310 eignen sich zum Schutz von Bohrungen und Innengewinden. Das handliche Griffstück vereinfacht die Handhabung sowie die Montage und Demontage. Flexible Lamellen überbrücken größere Toleranzen.
- Griffstopfen für den Innenschutz
- Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar

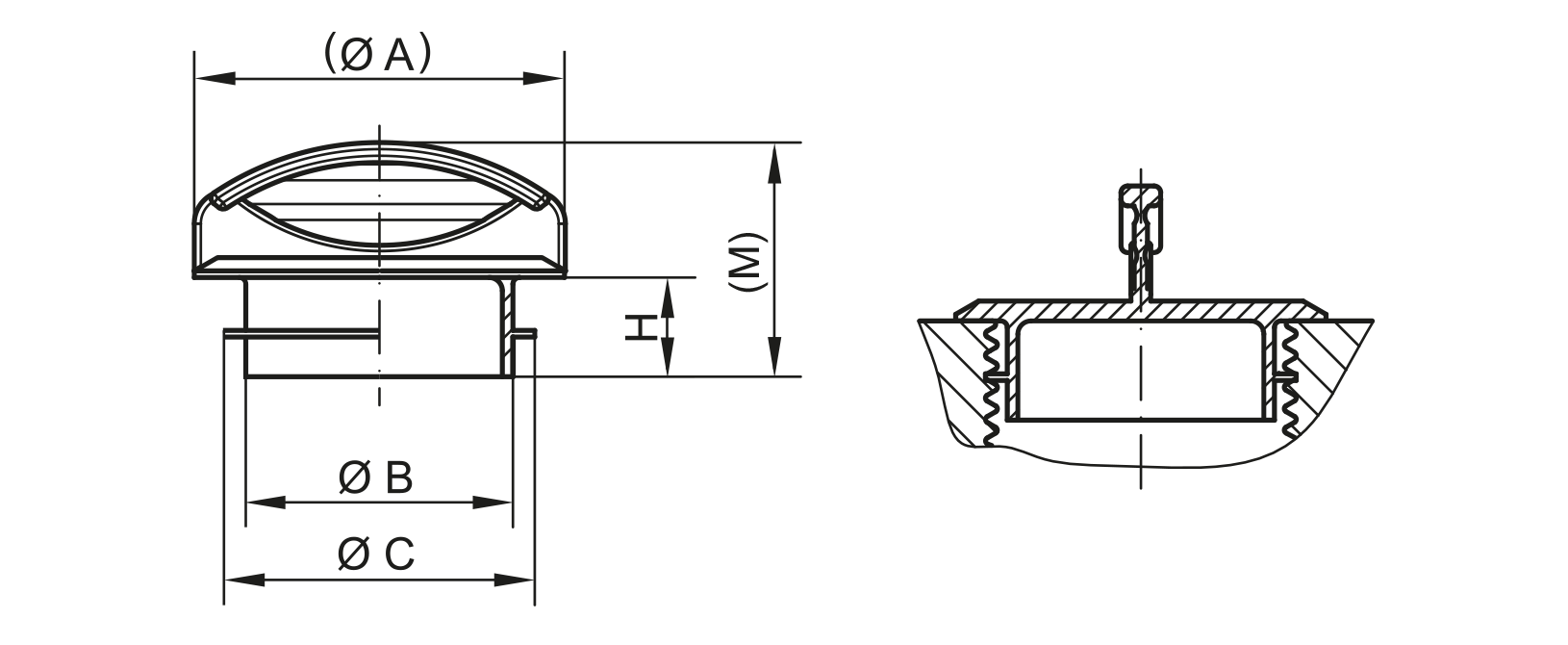

Abmessungen
Maße |
||||||||
---|---|---|---|---|---|---|---|---|
Artikel
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Bestell-Nr.
|
|
GPN 310 G 8 PCR-PE / PE-LD, rot | 14 | 4 | 7 | 5,5 | 15 | anzeigen | 31000080073 | |
|
||||||||
GPN 310 G 13 PCR-PE / PE-LD, rot | 15,6 | 8 | 13 | 5,5 | 14,7 | anzeigen | 31000130073 | |
|
||||||||
GPN 310 G 11 PCR-PE / PE-LD, rot | 16 | 5 | 10,5 | 5,5 | 15 | anzeigen | 31000110073 | |
|
||||||||
GPN 310 G 16 PCR-PE / PE-LD, rot | 19,6 | 11,4 | 16,5 | 5,5 | 15,2 | anzeigen | 31000160073 | |
|
||||||||
GPN 310 G 21 PCR-PE / PE-LD, rot | 22,8 | 15,6 | 21,3 | 7,5 | 17,1 | anzeigen | 31000210073 | |
|
||||||||
GPN 310 G 22 PCR-PE / PE-LD, rot | 25,7 | 17,3 | 22,6 | 7,5 | 18,5 | anzeigen | 31000220073 | |
|
||||||||
GPN 310 G 23 PCR-PE / PE-LD, rot | 28 | 20,2 | 23,5 | 7,5 | 17,7 | anzeigen | 31000230073 | |
|
||||||||
GPN 310 G 25 PCR-PE / PE-LD, rot | 30 | 20,6 | 25,5 | 7,5 | 19,7 | anzeigen | 31000250073 | |
|
||||||||
GPN 310 G 28 PCR-PE / PE-LD, rot | 35 | 22,5 | 27,5 | 7,5 | 19 | anzeigen | 31000280073 | |
|
||||||||
GPN 310 G 30 PCR-PE / PE-LD, rot | 38 | 24,5 | 29,7 | 7,5 | 19 | anzeigen | 31000300073 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Richtwerte für die Anwendung
Metrisches Gewinde
|
Metrisches Gewinde
|
|||||
---|---|---|---|---|---|---|
Artikel
|
Feingewinde
|
Regelgewinde
|
Rohrgewinde
|
|||
GPN 310 G 8 PCR-PE / PE-LD, rot | M 7 | |||||
GPN 310 G 11 PCR-PE / PE-LD, rot | M 10 x 1 | M 11 | ||||
GPN 310 G 13 PCR-PE / PE-LD, rot | M 13 x 1 | M 12 x 1,5 M 13 x 1,5 M 14 x 1,5 | M 14 | 1/4 | ||
GPN 310 G 16 PCR-PE / PE-LD, rot | M 16 x 1 | M 17 x 1,5 | M 18 | 3/8 | ||
GPN 310 G 21 PCR-PE / PE-LD, rot | M 20 x 1 M 21 x 1 | M 20 x 1,5 M 21 x 1,5 | M 22 x 2 | M 22 | 1/2 | |
GPN 310 G 22 PCR-PE / PE-LD, rot | M 22 x 1 | M 22 x 1,5 | M 24 | 5/8 | ||
GPN 310 G 23 PCR-PE / PE-LD, rot | M 23 x 1 | M 24 x 1,5 | M 24 x 2 | |||
GPN 310 G 25 PCR-PE / PE-LD, rot | M 25 x 1 | M 25 x 1,5 M 26 x 1,5 | M 26 x 2 | M 27 | 3/4 | |
GPN 310 G 28 PCR-PE / PE-LD, rot | M 27 x 1 | M 28 x 1,5 | M 28 x 2 | M 30 | ||
GPN 310 G 30 PCR-PE / PE-LD, rot | M 29 x 1 | M 30 x 1,5 | M 30 x 2 | 7/8 |
Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.
