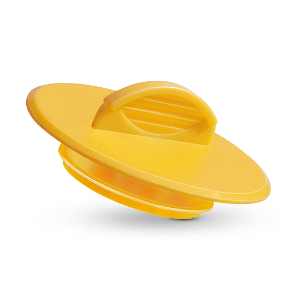

Griffstopfen – GPN 315

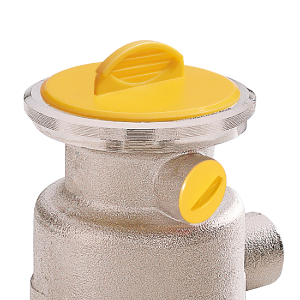

Die Griffstopfen GPN 315 eignen sich zum Schutz von Bohrungen und Innengewinden. Das handliche Griffstück vereinfacht die Handhabung sowie die Montage und Demontage. Flexible Lamellen überbrücken größere Toleranzen.


  • Griffstopfen für den Innenschutz
mehr Vorteile

Abmessungen

Standardfarben
gelb
Material
PE-LLD
Maße
Artikel
A
B
C
H
M
CAD
Bestell-Nr.
GPN 315 GS 8 PE-LLD, gelb 25 5 8 8 20 31500080000
GPN 315 GS 10 PE-LLD, gelb 27 7 10 8 20 31500100000
GPN 315 GS 12 PE-LLD, gelb 29 9 12 8 20 31500120000
GPN 315 GS 14 PE-LLD, gelb 31 11 14 8 20 31500140000
GPN 315 GS 15 PE-LLD, gelb 33 12 15 8 20 31500150000
GPN 315 GS 16 PE-LLD, gelb 33 13 16 8 20 31500160000
GPN 315 GS 18 PE-LLD, gelb 35 15 18 8 20 31500180000
GPN 315 GS 22 PE-LLD, gelb 39 19 22 8 20 31500220000
GPN 315 GS 26 PE-LLD, gelb 43 23 26 8 20 31500260000
GPN 315 GS 30 PE-LLD, gelb 47 27 30 8 20 31500300000
GPN 315 GS 32 PE-LLD, gelb 49 29 32 8 22 31500320000
GPN 315 GS 34 PE-LLD, gelb 51 31 34 8 22 31500340000
GPN 315 GS 41 PE-LLD, gelb 58 38 41 8 22,5 31500410000
GPN 315 GS 47 PE-LLD, gelb 64 44 47 8 22,5 31500470000
GPN 315 GS 58 PE-LLD, gelb 75 55 58 8 22,5 31500580000
GPN 315 GS 82 PE-LLD, gelb 99 79 82 8 22,5 31500820000
GPN 315 GS 86 PE-LLD, gelb 103 83 86 8 22,5 31500860000

Maße in mm.

 Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.

Richtwerte für die Anwendung

Metrisches Gewinde
Metrisches Gewinde
Metrisches Gewinde
Artikel
Feingewinde
Feingewinde
Feingewinde
Feingewinde
Feingewinde
Regelgewinde
Rohrgewinde
GPN 315 GS 8 PE-LLD, gelb M 8 x 1 M 8 1/16
GPN 315 GS 10 PE-LLD, gelb M 10 x 1 M 10 1/8
GPN 315 GS 12 PE-LLD, gelb M 12 x 1 M 12 x 1,25
GPN 315 GS 14 PE-LLD, gelb M 14 x 1 M 14 x 1,5
GPN 315 GS 15 PE-LLD, gelb M 15 x 1 M 15 x 1,5 M 16
GPN 315 GS 16 PE-LLD, gelb M 16 x 1 M 16 x 1,5 3/8
GPN 315 GS 18 PE-LLD, gelb M 18 x 1 M 18 x 1,5
GPN 315 GS 22 PE-LLD, gelb M 22 x 1 M 22 x 1,5 M 24 5/8
GPN 315 GS 26 PE-LLD, gelb M 26 x 1,5 3/4
GPN 315 GS 30 PE-LLD, gelb M 30 x 1,5
GPN 315 GS 32 PE-LLD, gelb M 32 x 1,5 M 33 x 2 1
GPN 315 GS 34 PE-LLD, gelb M 34 x 1,5
GPN 315 GS 41 PE-LLD, gelb M 42 x 2
GPN 315 GS 47 PE-LLD, gelb M 48 x 2
GPN 315 GS 58 PE-LLD, gelb M 58 x 1,5 2
GPN 315 GS 82 PE-LLD, gelb M 85 x 4
GPN 315 GS 86 PE-LLD, gelb 3

Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.

Produktvorteile

Zeitsparender.
Zeitsparender.
Handlicher Griff vereinfacht die Handhabung.
Vielseitiger.
Vielseitiger.
Flexible Lamellen überbrücken große Toleranzen.
Besser.
Besser.
Zum Schutz von Bohrungen und Innengewinden.
