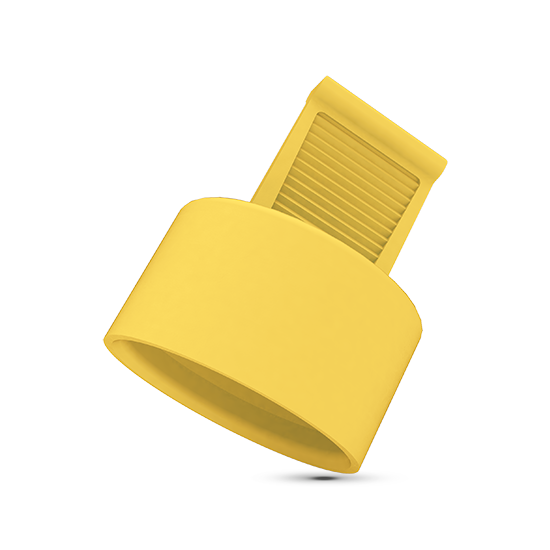

Griffkappen – GPN 210

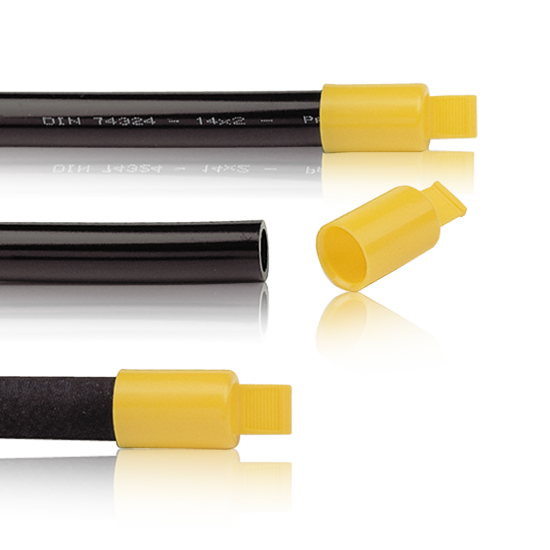

Die Griffkappen GPN 210 eignen sich für den Schutz von Rohrenden, Schläuchen und Bolzen. Die innenliegende Dichtwulst sorgt für einen optimalen Klemmsitz und eine hohe Dichtfunktion. Die ergonomisch geformte Grifflasche ermöglicht eine leichte Handhabung bei Montage und Demontage.
- Griffkappen für den Außenschutz
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
Abmessungen
Anwendbar für |
Maße |
|||||
---|---|---|---|---|---|---|
Artikel
|
D
|
G
|
M
|
CAD
|
Bestell-Nr.
|
|
GPN 210 ZL 4 x 21 EVA, gelb | 4 | 21,1 | 34,2 | anzeigen | 21004210000 | |
|
||||||
GPN 210 ZL 5 x 20 EVA, gelb | 5 | 20 | 36,5 | anzeigen | 21005200000 | |
|
||||||
GPN 210 ZL 6 x 10 EVA, gelb | 6 | 10 | 26,5 | anzeigen | 21006100000 | |
|
||||||
GPN 210 ZL 6 x 20 EVA, gelb | 6 | 20 | 36,5 | anzeigen | 21006200000 | |
|
||||||
GPN 210 ZL 7 x 20 EVA, gelb | 7 | 20 | 37 | anzeigen | 21007200000 | |
|
||||||
GPN 210 ZL 8 x 10 EVA, gelb | 8 | 10 | 26,5 | anzeigen | 21008100000 | |
|
||||||
GPN 210 ZL 8 x 20 EVA, gelb | 8 | 20 | 36,5 | anzeigen | 21008200000 | |
|
||||||
GPN 210 ZL 9 x 20 EVA, gelb | 9 | 20 | 36,5 | anzeigen | 21009200000 | |
|
||||||
GPN 210 ZL 10 x 10 EVA, gelb | 10 | 10 | 26,5 | anzeigen | 21010100000 | |
|
||||||
GPN 210 ZL 10 x 20 EVA, gelb | 10 | 20 | 36,5 | anzeigen | 21010200000 | |
|
||||||
GPN 210 ZL 11 x 20 EVA, gelb | 11 | 20 | 36,5 | anzeigen | 21011200000 | |
|
||||||
GPN 210 ZL 12 x 10 EVA, gelb | 12 | 10 | 26,5 | anzeigen | 21012100000 | |
|
||||||
GPN 210 ZL 12 x 20 EVA, gelb | 12 | 20 | 36,5 | anzeigen | 21012200000 | |
|
||||||
GPN 210 ZL 12 x 30 EVA, gelb | 12 | 30 | 46,5 | anzeigen | 21012300000 | |
|
||||||
GPN 210 ZL 13 x 20 EVA, gelb | 13 | 20 | 36,5 | anzeigen | 21013200000 | |
|
||||||
GPN 210 ZL 14 x 10 EVA, gelb | 14 | 10 | 26,5 | anzeigen | 21014100000 | |
|
||||||
GPN 210 ZL 14 x 20 EVA, gelb | 14 | 20 | 36,5 | anzeigen | 21014200000 | |
|
||||||
GPN 210 ZL 15 x 20 EVA, gelb | 15 | 20 | 36,5 | anzeigen | 21015200000 | |
|
||||||
GPN 210 ZL 16 x 10 EVA, gelb | 16 | 10 | 26,5 | anzeigen | 21016100000 | |
|
||||||
GPN 210 ZL 16 x 20 EVA, gelb | 16 | 20 | 36,5 | anzeigen | 21016200000 | |
|
||||||
GPN 210 ZL 17 x 20 EVA, gelb | 17 | 20 | 36,5 | anzeigen | 21017200000 | |
|
||||||
GPN 210 ZL 18 x 10 EVA, gelb | 18 | 10 | 26,5 | anzeigen | 21018100000 | |
|
||||||
GPN 210 ZL 18 x 20 EVA, gelb | 18 | 20 | 36,5 | anzeigen | 21018200000 | |
|
||||||
GPN 210 ZL 18 X 30 EVA, gelb | 18 | 30 | 46,5 | anzeigen | 21018300000 | |
|
||||||
GPN 210 ZL 19 x 20 EVA, gelb | 19 | 20 | 36,5 | anzeigen | 21019200000 | |
|
||||||
GPN 210 ZL 20 x 10 EVA, gelb | 20 | 10 | 26,5 | anzeigen | 21020100000 | |
|
||||||
GPN 210 ZL 20 x 20 EVA, gelb | 20 | 20 | 36,5 | anzeigen | 21020200000 | |
|
||||||
GPN 210 ZL 20 x 30 EVA, gelb | 20 | 30 | 46,5 | anzeigen | 21020300000 | |
|
||||||
GPN 210 ZL 22 x 20 EVA, gelb | 22 | 20 | 36,5 | anzeigen | 21022200000 | |
|
||||||
GPN 210 ZL 24 x 20 EVA, gelb | 24 | 20 | 36,5 | anzeigen | 21024200000 | |
|
||||||
GPN 210 ZL 26 x 20 EVA, gelb | 26 | 20 | 36,5 | anzeigen | 21026200000 | |
|
||||||
GPN 210 ZL 28 x 20 EVA, gelb | 28 | 20 | 36,5 | anzeigen | 21028200000 | |
|
||||||
GPN 210 ZL 30 x 20 EVA, gelb | 30 | 20 | 36,5 | anzeigen | 21030200000 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Produktvorteile
Zeitsparender.
Sauberer.
Besser.
Downloads
