Lackierschutzkappen – GPN 733

Die Lackierkappen GPN 733 eignen sich als Lackierschutz für die Dichtstopfen GPN 735 und GPN 737. Die Lackierkappen halten einen definierten Bereich um den Schraubstopfen lackfrei, erhalten die Optik der Dichstopfen und Verringern die Gefahr der Kontaminierung der zu schützenden Öffnung.


  • erste gebrauchsmustergeschützte Schutzkappe im 3D-Druck-Verfahren
  • Lackierkappen für Dichtstopfen GPN 735 und GPN 737
  • Montage mit KAPSTO BIT-73X möglich
mehr Vorteile

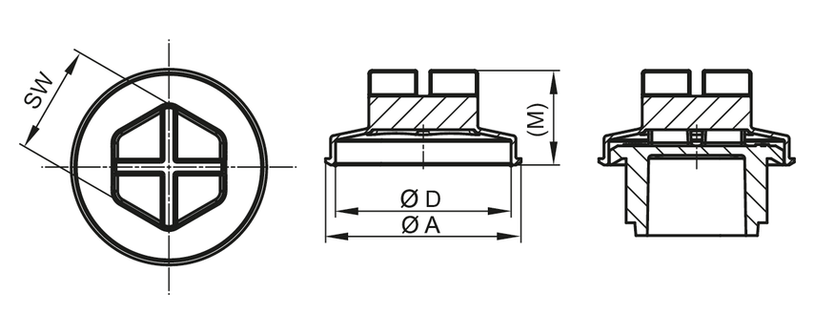

Abmessungen

gpn 733 lackierschutzkappe, skizze,
Standardfarben
schwarz
Material
MJF PA12
Technisches Datenblatt
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Anwendbar für

Maße

Maße

Artikel
GPN 735/737/736/737
A
B
D
M
SW
CAD
Bestell-Nr.
Neu GPN 733 1 1/16 - 12 UN MJF PA12, schwarz 1 1/16 - 12 UN 36,7 2,1 33,6 14,8 15 73335460000
Neu GPN 733 G 1 MJF PA12, schwarz G 1 43,3 2,5 40,2 14,8 15 73310000000
Neu GPN 733 G 1/2 MJF PA12, schwarz G 1/2 30,5 2,1 27,4 14,8 15 73312000000
Neu GPN 733 G 1/4 MJF PA12, schwarz G 1/4 22,5 1,6 19,4 12,3 12 73314000000
Neu GPN 733 G 3/4 MJF PA12, schwarz G 3/4 35,6 2,1 32,5 14,8 15 73334000000
Neu GPN 733 G 3/8 MJF PA12, schwarz G 3/8 25,5 2,1 22,4 14,8 15 73338000000
Neu GPN 733 M 12 x 1,5 MJF PA12, schwarz M 12 x 1,5 20,5 1,6 17,4 11,8 12 73312150000
Neu GPN 733 M 14 x 1,5 MJF PA12, schwarz M 14 x 1,5 22,5 1,6 19,4 12,8 12 73314150000
Neu GPN 733 M 16 x 1,5 MJF PA12, schwarz M 16 x 1,5 25,3 2,1 22,2 14,8 15 73316150000
Neu GPN 733 M 18 x 1,5 MJF PA12, schwarz M 18 x 1,5 27,3 2,1 24,2 14,8 15 73318150000
Neu GPN 733 M 20 x 1,5 MJF PA12, schwarz M 20 x 1,5 29,3 2,1 26,2 14,8 15 73320150000
Neu GPN 733 M 22 x 1,5 MJF PA12, schwarz M 22 x 1,5 30,5 2,1 27,4 14,8 15 73322150000

Maße in mm.

*nur geeignet für die GPN 735 und GPN 737

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Produktvorteile

<p><strong>Passender.</strong></p>

Passender.

Sitz und Klemmung optimal für Dichtstopfen GPN 735 und GPN 737 beim Beschichtungsprozess.
