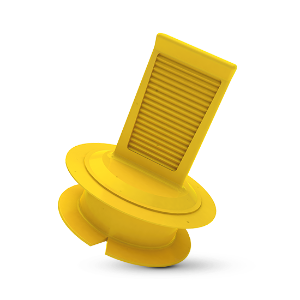

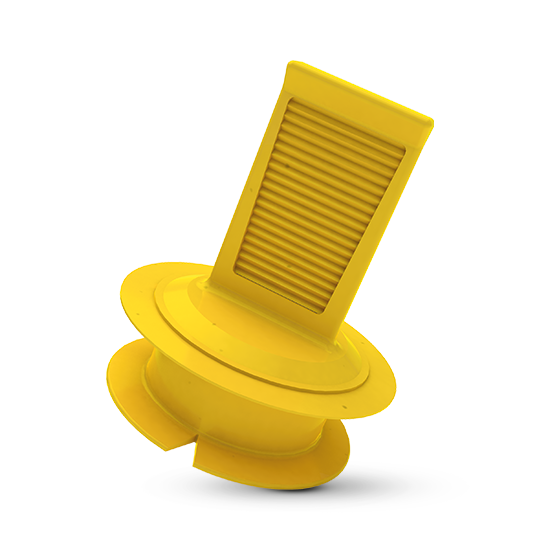

Tapones con lengüeta - GPN 330

Los tapones con lengüeta GPN 330 están indicados para la protección de orificios y roscas interiores y se pueden utilizar también para tuberías con tuerca de racor. Las laminillas se enclavan en la rosca y posicionan la tuerca de racor al final del tubo. La práctica lengüeta de agarre simplifica el manejo, así como el montaje y el desmontaje. Las laminas flexibles del tronco salvan tolerancias mayores.

Tapones con lengüeta para la protección interior

más ventajas

100% reciclado post-consumo

Mezcla reciclada

Material virgen

Dimensiones

Los colores estándar

amarillo

Material

PCR-PE / PE-LD

	Dimensiones
Artículo	A	B	C	D	G	H	M	CAD	Referencia
GPN 330 L 10 PCR-PE / PE-LD, amarillo	16	6,4	10,5	4,4	5,5	4,1	26,5	mostrar	33000100073

GPN 330 L 12 PCR-PE / PE-LD, amarillo	14,3	6,4	12,3	4,4	5,5	4,1	26,5	mostrar	33000120073

GPN 330 L 14 PCR-PE / PE-LD, amarillo	16,3	8,4	14,3	6,4	5,5	4,1	26,5	mostrar	33000140073

GPN 330 L 16 PCR-PE / PE-LD, amarillo	18,3	10,4	16,3	8,4	5,5	4,1	26,5	mostrar	33000160073

GPN 330 L 18 PCR-PE / PE-LD, amarillo	21	10,4	18,5	8,4	5,5	4,1	26,5	mostrar	33000180073

GPN 330 L 19 PCR-PE / PE-LD, amarillo	21	13,6	19,7	11,6	8,3	6,1	29,3	mostrar	33000190073

GPN 330 L 20 PCR-PE / PE-LD, amarillo	22,5	13,6	20,7	11,6	8,3	6,1	29,3	mostrar	33000200073

GPN 330 L 22 PCR-PE / PE-LD, amarillo	25	16,4	22,9	14,4	8,3	7,6	29,3	mostrar	33000220073

GPN 330 L 24 PCR-PE / PE-LD, amarillo	27	16,4	24,9	14,4	8,3	7,6	29,3	mostrar	33000240073

GPN 330 L 27 PCR-PE / PE-LD, amarillo	30	19,6	27,9	17,6	8,3	8,1	29,3	mostrar	33000270073

GPN 330 L 28 PCR-PE / PE-LD, amarillo	31	19,6	28,8	17,6	8,3	7,9	29,3	mostrar	33000280073

Dimensiones en mm

Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.

Indicaciones para la aplicación

	para roscas métricas			para roscas métricas
Artículo	rosca fina			Rosca estándar	Rosca de tubo
GPN 330 L 10 PCR-PE / PE-LD, amarillo
GPN 330 L 12 PCR-PE / PE-LD, amarillo	M 10 x 1 M 12 x 1	M 12 x 1,5		M 12	1/4 1/8
GPN 330 L 14 PCR-PE / PE-LD, amarillo	M 14 x 1	M 14 x 1,5		M 14	1/4
GPN 330 L 16 PCR-PE / PE-LD, amarillo	M 16 x 1	M 16 x 1,5	M 17 x 2	M 16	3/8
GPN 330 L 18 PCR-PE / PE-LD, amarillo	M 18 x 1	M 18 x 1,5 M 19 x 1,5	M 18 x 2 M 19 x 2	M 18	3/8
GPN 330 L 19 PCR-PE / PE-LD, amarillo	M 18 x 1 M 20 x 1	M 20 x 1,5	M 20 x 2	M 20	1/2
GPN 330 L 20 PCR-PE / PE-LD, amarillo	M 20 x 1	M 20 x 1,5	M 20 x 2		1/2
GPN 330 L 22 PCR-PE / PE-LD, amarillo	M 22 x 1	M 22 x 1,5	M 22 x 2	M 24	5/8
GPN 330 L 24 PCR-PE / PE-LD, amarillo	M 22 x 1 M 24 x 1 M 25 x 1	M 22 x 1,5 M 24 x 1,5 M 25 x 1,5	M 22 x 2 M 24x 2 M 25 x 2	M 24	5/8
GPN 330 L 27 PCR-PE / PE-LD, amarillo	M 26 x 1 M 27 x 1	M 26 x 1,5 M 27 x 1,5 M 28 x 1,5	M 26 x 2 M 27 x 2 M 28 x 2	M 27	3/4
GPN 330 L 28 PCR-PE / PE-LD, amarillo	M 27 x 1 M 28 x 1	M 27 x 1,5 M 28 x 1,5 M 29 x 1,5	M 27 x 2 M 28 x 2 M 30 x 2	M 30	7/8

Esta tabla de aplicación es una guía. Estaremos encantados de enviarle muestras de prueba gratuitas. Para los agujeros y orificios no roscados, seleccione según las dimensiones funcionales B y C.

Ventajas de calidad

Ahorro de tiempo.

La lengüeta manejable facilita el desmontaje.

Más versátil.

Las aletas sirven para una sujeción firme, también para tolerencia en el tubo.

Mejor.

Idóneos para tubos y roscas interiores. También aplicable para tubos con tuercas de racor. Las laminillas se enganchan en la rosca y posicionan la tuerca de racor al extremo del tubo.
