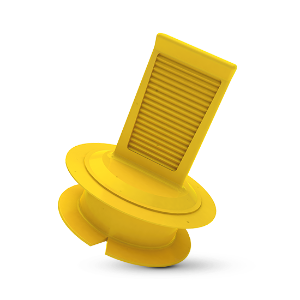

Griffstopfen – GPN 330

Die Griffstopfen GPN 330 eignen sich zum Schutz von Bohrungen und Innengewinden und sind auch verwendbar für Rohrleitungen mit Überwurfmutter. Die Lamellen rasten in das Gewinde ein und positionieren die Überwurfmutter am Leitungsende. Das handliche Griffstück vereinfacht die Handhabung sowie die Montage und Demontage. Flexible Schaftlamellen überbrücken größere Toleranzen.

Griffstopfen für den Innenschutz

mehr Vorteile

100% Post-Consumer-Rezyklat

Recycling-Mischung Neuware

Neuware

Abmessungen

Standardfarben

gelb

Material

PCR-PE / PE-LD

Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

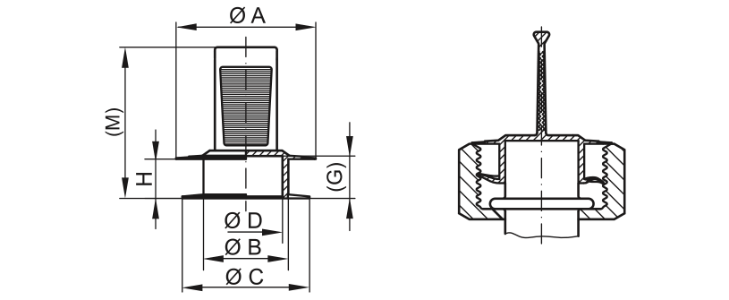

	Maße
Artikel	A	B	C	D	G	H	M	CAD	Bestell-Nr.
GPN 330 L 10 PCR-PE / PE-LD, gelb	16	6,4	10,5	4,4	5,5	4,1	26,5	anzeigen	33000100073

GPN 330 L 12 PCR-PE / PE-LD, gelb	14,3	6,4	12,3	4,4	5,5	4,1	26,5	anzeigen	33000120073

GPN 330 L 14 PCR-PE / PE-LD, gelb	16,3	8,4	14,3	6,4	5,5	4,1	26,5	anzeigen	33000140073

GPN 330 L 16 PCR-PE / PE-LD, gelb	18,3	10,4	16,3	8,4	5,5	4,1	26,5	anzeigen	33000160073

GPN 330 L 18 PCR-PE / PE-LD, gelb	21	10,4	18,5	8,4	5,5	4,1	26,5	anzeigen	33000180073

GPN 330 L 19 PCR-PE / PE-LD, gelb	21	13,6	19,7	11,6	8,3	6,1	29,3	anzeigen	33000190073

GPN 330 L 20 PCR-PE / PE-LD, gelb	22,5	13,6	20,7	11,6	8,3	6,1	29,3	anzeigen	33000200073

GPN 330 L 22 PCR-PE / PE-LD, gelb	25	16,4	22,9	14,4	8,3	7,6	29,3	anzeigen	33000220073

GPN 330 L 24 PCR-PE / PE-LD, gelb	27	16,4	24,9	14,4	8,3	7,6	29,3	anzeigen	33000240073

GPN 330 L 27 PCR-PE / PE-LD, gelb	30	19,6	27,9	17,6	8,3	8,1	29,3	anzeigen	33000270073

GPN 330 L 28 PCR-PE / PE-LD, gelb	31	19,6	28,8	17,6	8,3	7,9	29,3	anzeigen	33000280073

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Richtwerte für die Anwendung

	Metrisches Gewinde			Metrisches Gewinde
Artikel	Feingewinde			Regelgewinde	Rohrgewinde
GPN 330 L 10 PCR-PE / PE-LD, gelb
GPN 330 L 12 PCR-PE / PE-LD, gelb	M 10 x 1 M 12 x 1	M 12 x 1,5		M 12	1/4 1/8
GPN 330 L 14 PCR-PE / PE-LD, gelb	M 14 x 1	M 14 x 1,5		M 14	1/4
GPN 330 L 16 PCR-PE / PE-LD, gelb	M 16 x 1	M 16 x 1,5	M 17 x 2	M 16	3/8
GPN 330 L 18 PCR-PE / PE-LD, gelb	M 18 x 1	M 18 x 1,5 M 19 x 1,5	M 18 x 2 M 19 x 2	M 18	3/8
GPN 330 L 19 PCR-PE / PE-LD, gelb	M 18 x 1 M 20 x 1	M 20 x 1,5	M 20 x 2	M 20	1/2
GPN 330 L 20 PCR-PE / PE-LD, gelb	M 20 x 1	M 20 x 1,5	M 20 x 2		1/2
GPN 330 L 22 PCR-PE / PE-LD, gelb	M 22 x 1	M 22 x 1,5	M 22 x 2	M 24	5/8
GPN 330 L 24 PCR-PE / PE-LD, gelb	M 22 x 1 M 24 x 1 M 25 x 1	M 22 x 1,5 M 24 x 1,5 M 25 x 1,5	M 22 x 2 M 24x 2 M 25 x 2	M 24	5/8
GPN 330 L 27 PCR-PE / PE-LD, gelb	M 26 x 1 M 27 x 1	M 26 x 1,5 M 27 x 1,5 M 28 x 1,5	M 26 x 2 M 27 x 2 M 28 x 2	M 27	3/4
GPN 330 L 28 PCR-PE / PE-LD, gelb	M 27 x 1 M 28 x 1	M 27 x 1,5 M 28 x 1,5 M 29 x 1,5	M 27 x 2 M 28 x 2 M 30 x 2	M 30	7/8

Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.

Produktvorteile

Zeitsparender.

Leichte Demontage durch handliches Griffstück.

Vielseitiger.

Flexible Schaftlamellen überbrücken größere Toleranzen.

Besser.

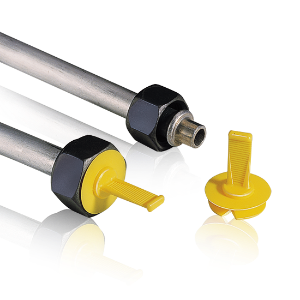

Passend für Bohrungen und Innengewinde. Auch verwendbar für Rohrleitung mit Überwurfmutter. Lamellen rasten in das Gewinde ein und positionieren die Überwurfmutter am Leitungsende.
