Aplicación tapón elementos de protección - GPN 950
CAD para sitio web
Elementos de protección - GPN 950
Los elementos de protección GPN 950 son de aplicación universal como caperuza o tapón y se pueden utilizar para orificios, roscas interiores y exteriores y extremos de tubos. Tienen un reborde moleteado para un mejor montaje y desmontaje.
- Elementos de protección para la protección exterior
- La producción se puede realizar en una sala limpia especialmente equipada según ISO 16232
- Dos variantes sostenibles fabricadas con material reciclado postconsumo disponibles
100% reciclado post-consumo
Material virgen

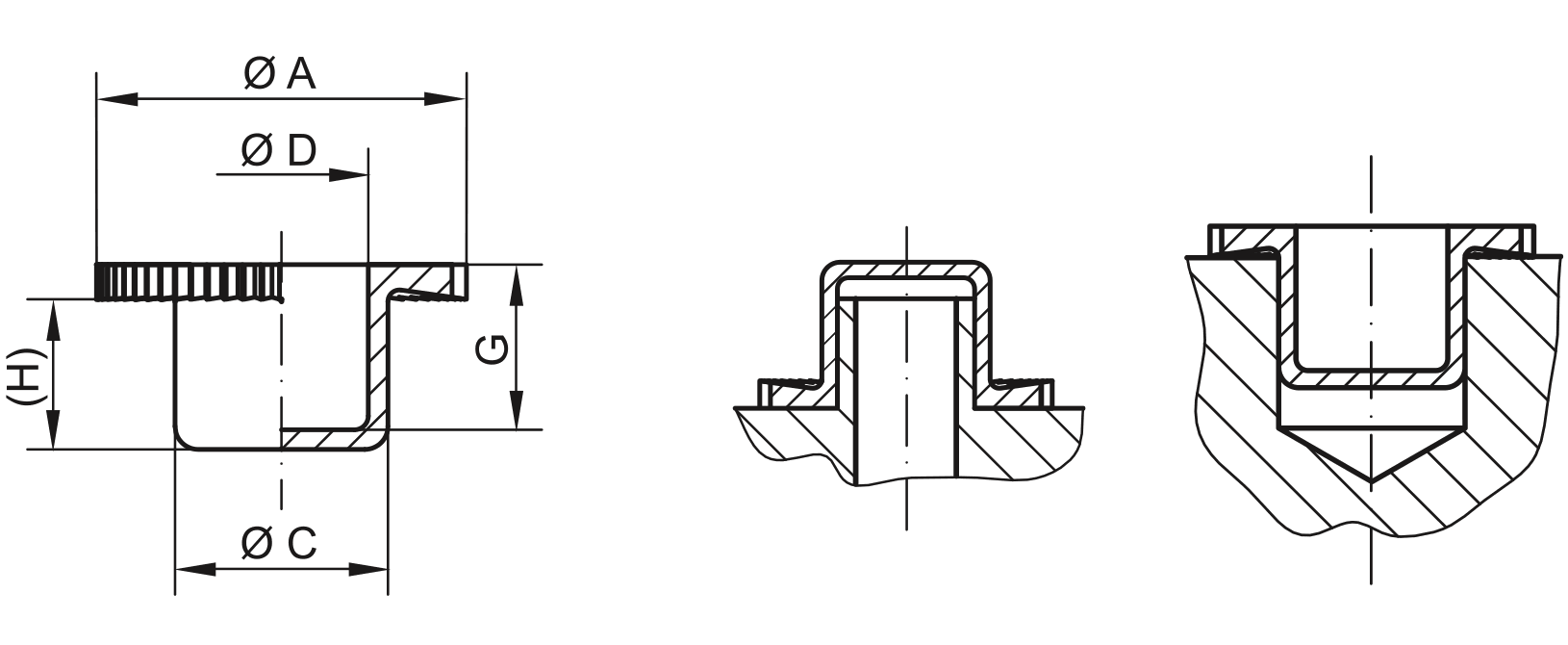

Dimensiones
Los colores estándar
amarillo
Material
PCR-PE / PE-LD
Ficha técnica
|
Aplicación en interiores
|
Aplicación en exteriores
|
Aplicación en interiores
|
||||||
|---|---|---|---|---|---|---|---|---|
|
Artículo
|
A
|
C
|
D
|
G
|
H
|
CAD
|
Referencia
|
|
| GPN 950 / 0054 PCR-PE / PE-LD, amarillo | 10 | 5,4 | 3,9 | 7,3 | 6 | mostrar | 95000541073 | |
|
|
||||||||
| GPN 950 / 0067 PCR-PE / PE-LD, amarillo | 10,5 | 6,7 | 5,2 | 7,8 | 7 | mostrar | 95000671073 | |
|
|
||||||||
| GPN 950 / 0072 PCR-PE / PE-LD, amarillo | 14 | 7,2 | 5,7 | 7,2 | 6,5 | mostrar | 95000721073 | |
|
|
||||||||
| GPN 950 / 0092 PCR-PE / PE-LD, amarillo | 16 | 9,6 | 7,7 | 7,2 | 6,5 | mostrar | 95000921073 | |
|
|
||||||||
| GPN 950 / 0105 PCR-PE / PE-LD, amarillo | 20 | 10,5 | 8,4 | 6,2 | 5 | mostrar | 95001051073 | |
|
|
||||||||
| GPN 950 / 0106 PCR-PE / PE-LD, amarillo | 18 | 10,6 | 9 | 9,2 | 8,5 | mostrar | 95001061073 | |
|
|
||||||||
| GPN 950 / 0126 PCR-PE / PE-LD, amarillo | 20 | 12,6 | 11 | 9,2 | 8 | mostrar | 95001261073 | |
|
|
||||||||
| GPN 950 / 0131 PCR-PE / PE-LD, amarillo | 22 | 13,1 | 11,5 | 9,2 | 8 | mostrar | 95001311073 | |
|
|
||||||||
| GPN 950 / 0147 PCR-PE / PE-LD, amarillo | 22 | 14,7 | 13,1 | 11,2 | 10 | mostrar | 95001471073 | |
|
|
||||||||
| GPN 950 / 0157 PCR-PE / PE-LD, amarillo | 20 | 15,7 | 13,5 | 8,9 | 8 | mostrar | 95001571073 | |
|
|
||||||||
| GPN 950 / 0168 PCR-PE / PE-LD, amarillo | 24 | 16,8 | 15,5 | 9,2 | 8,5 | mostrar | 95001681073 | |
|
|
||||||||
| GPN 950 / 0180 PCR-PE / PE-LD, amarillo | 24 | 18 | 16 | 8 | 7,2 | mostrar | 95001801073 | |
|
|
||||||||
| GPN 950 / 0188 PCR-PE / PE-LD, amarillo | 28 | 18,8 | 17,5 | 11,2 | 10 | mostrar | 95001881073 | |
|
|
||||||||
| GPN 950 / 0193 PCR-PE / PE-LD, amarillo | 28 | 19,3 | 17,7 | 11,2 | 10 | mostrar | 95001931073 | |
|
|
||||||||
| GPN 950 / 0208 PCR-PE / PE-LD, amarillo | 30 | 20,8 | 19,5 | 11,2 | 10 | mostrar | 95002081073 | |
|
|
||||||||
| GPN 950 / 0229 PCR-PE / PE-LD, amarillo | 31,8 | 22,9 | 21,7 | 11,4 | 10 | mostrar | 95002291073 | |
|
|
||||||||
| GPN 950 / 0250 PCR-PE / PE-LD, amarillo | 33,5 | 25,1 | 23,6 | 11,3 | 10 | mostrar | 95002501073 | |
|
|
||||||||
Dimensiones en mm
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Ventajas de calidad
Más versátil.
Aplicación universal como tapón o caperuza.
Más limpio.
Por encargo, se realiza la producción en sala limpia, especialmente diseñada según
Mejor.
Con valona estriada. Idóneo para taladros, roscas interores y exteriores o extremos de tubos.
Culdando más los recursos.
Mezcla de material reciclado postconsumo y material virgen
Descargas
Serie estándar alternativa
