Cubiertas de Conector HV - GPN 385

Las cubiertas de conector HV GPN 385 están indicadas para el uso en componentes para vehículos eléctricos e híbridos. Protegen frente a la corrosión y daños mecánicos y contra las salpicaduras de agua conforme al grado de protección IPX9K a los conectores de los fabricantes TE Connectivity (HVA 280 2P/3P Header ASSY) y Hirschmann (HPS 40), p. ej. en el área de baterías, convertidores DC/DC, cargadores de a bordo, regletas de conectores eléctricos y distribución de alta tensión. La cubierta de conectores tiene superficies de agarre antideslizantes que permiten un desmontaje rápido, se puede montar por ambos lados y convence por su funcional diseño como dibujo o modelo registrado. El plástico utilizado se compone de reciclado posconsumo.


  • Cubiertas de conector HV para la protección exterior
  • Apropiadas para conexiones de contactos de alto voltaje HVA 2P/3P Header ASSY y HPS 40
  • La producción se puede realizar en una sala limpia especialmente equipada según ISO 16232
  • Utilizado material reciclado con la certificación alemana «Blauer Engel» (ángel azul)
más ventajas

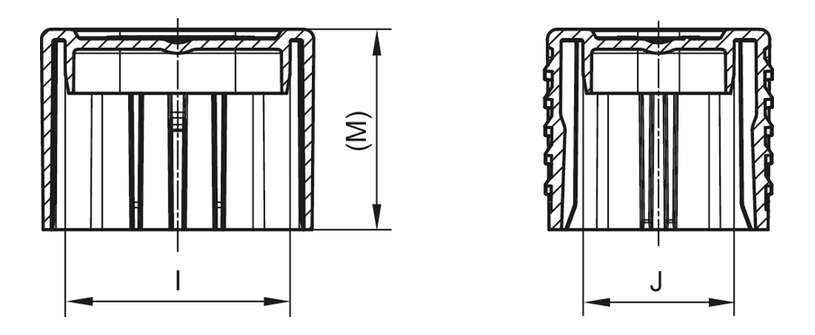

Dimensiones

Los colores estándar
recycling blau
Material
PCR-PE
Dimensiones
Artículo
I
J
M
CAD
Referencia
GPN 385 HV 280-2 PCR-PE, recycling blau 28 18,8 25 38506050000
Nuevo GPN 385 HV 40-4+2** PCR-PE, recycling blau 27,8 24,2 24,5 38503020000

Dimensiones en mm

Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.

*El artículo está compuesto por un 98% de PCR-PE (Post Consumer Recyclate) y un 2% de color basado en un soporte PIR (Post Industrial Recyclate).

** Este tamaño no está certificado como IP9K.

Indicaciones para la aplicación

Artículo
Conexiones de contacto
GPN 385 HV 280-2 PCR-PE, recycling blau HVA
  • 2
  • 3
Nuevo GPN 385 HV 40-4+2** PCR-PE, recycling blau HPS
  • 4

Para estos artículos, se permiten las desviaciones de color, así como los puntos negros, que no pueden evitarse completamente debido a la tecnología de producción. Recomendamos que se realicen pruebas de funcionamiento antes de la producción en serie.

Ventajas de calidad

Culdando más los recursos.
Culdando más los recursos.
El plástico utilizado consiste en 100 % material reciclado.
Más adecuado.
Más adecuado.
Desmontaje rápido gracias a las superficies de agarre antideslizantes.
Ahorro de tiempo.
Ahorro de tiempo.
Desmontaje rápido gracias a las superficies de agarre antideslizantes. Se puede montar en ambos lados.
Mayor sellado.
Mayor sellado.
Protección contra salpicaduras de agua desde todas las direcciones (IPX9K) dependiendo del diseño y de la calidad específicos del enchufe.
Más limpio.
Más limpio.
Por encargo, se realiza la producción en sala limpia, especialmente diseñada según
