Tapón de cierre VDA - GPN 247
Los tapones de cierre VDA GPN 247 son adecuados para proteger la zona de conexión de los acoplamientos rápidos VDA. La sujeción en el borde superior proporciona un sellado especial y se realiza de forma suave y segura en los anillos de sellado internos del conector. El plástico utilizado es de material reciclado postconsumo.
- Tapones de cierre VDA para la protección interna
- Posibilidad de producción según la norma ISO 16232 en una sala limpia especialmente equipada
- El material reciclado utilizado ha recibido el distintivo alemán "Blauen Engel"

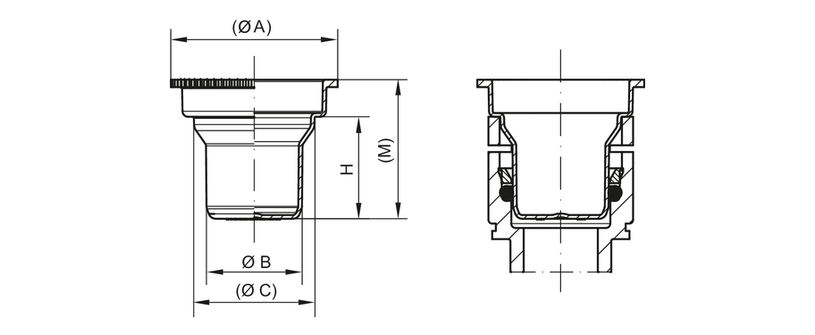

Dimensiones

|
Aplicable a
|
Dimensiones
|
|
||||||
---|---|---|---|---|---|---|---|---|---|
Artículo
|
Acoplamiento VDA NW
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Referencia
|
|
GPN 247 NW 6 PCR-PE, azul reciclado | 6 | 25 | 9,9 | 16 | 21,3 | 29,5 | mostrar | 24700060000 | |
|
|||||||||
GPN 247 NW 8 PCR-PE, azul reciclado | 8 | 29 | 12 | 18 | 22,7 | 30,8 | mostrar | 24700080000 | |
|
|||||||||
GPN 247 NW 12 PCR-PE, azul reciclado | 12 | 33 | 15,8 | 21,1 | 22,8 | 31,8 | mostrar | 24700120000 | |
|
|||||||||
GPN 247 NW 16 PCR-PE, azul reciclado | 16 | 41 | 21,9 | 28,1 | 27,3 | 37,3 | mostrar | 24700160000 | |
|
|||||||||
GPN 247 NW 20 PCR-PE, azul reciclado | 20 | 45 | 25,9 | 32,5 | 27,3 | 37,5 | mostrar | 24700200000 | |
|
|||||||||
GPN 247 NW 26 PCR-PE, azul reciclado | 26 | 51,4 | 32 | 39,1 | 29,2 | 39,5 | mostrar | 24700260000 | |
|
Dimensiones en mm
*El artículo está compuesto por un 98% de PCR-PE (Post Consumer Recyclate) y un 2% de color basado en un soporte PIR (Post Industrial Recyclate).
Encontrará información sobre los materiales, los colores, los dibujos y el uso de nuestros artículos en las páginas 166/167.
Para estos artículos, se permiten las desviaciones de color, así como los puntos negros, que no pueden evitarse completamente debido a la tecnología de producción. Recomendamos que se realicen pruebas de funcionamiento antes de la producción en serie.
Ventajas de calidad


Para proteger la zona de conexión de los acoplamientos rápidos VDA.
