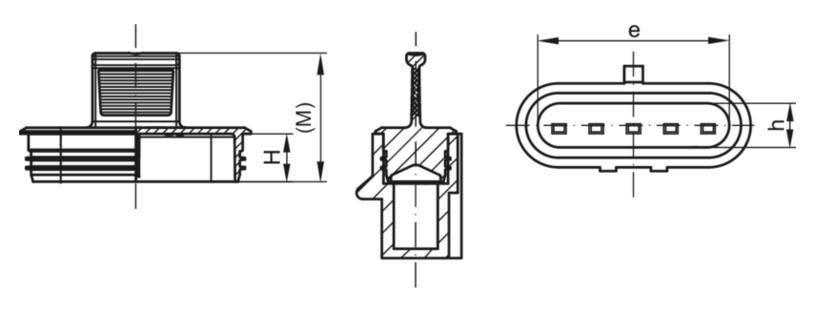

Zeichnung Superseal Kontaktschutz - GPN 362

Superseal Kontaktschutz – GPN 362

Der Superseal Kontaktschutz GPN 362 dient dem Schutz von Superseal Flachsteckergehäusen im Niedervolt-Bereich. Die handliche Grifflasche garantiert eine schnelle Demontage und die umlaufenden Lamellen ermöglichen einen optimalen Klemmsitz. Der Superseal Kontaktschutz bietet Schutz gegen Spritzwasser aus allen Richtungen (IPX4) je nach konkreter Steckerausführung und Qualität – einzelne Größen sind hiervon ausgeschlossen.

Superseal Kontaktschutz für den Innenschutz
Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar

mehr Vorteile

100% Post-Consumer-Rezyklat

Recycling-Mischung Neuware

Neuware

Abmessungen

Standardfarben

gelb

Material

PCR-PE / PE-LD

Technisches Datenblatt

anzeigen

Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

			Maße
Artikel	e	h	H	M	CAD	Bestell-Nr.
GPN 362 KS 0111 PCR-PE / PE-LD, gelb	10,7	10,7	7,7	20,7	anzeigen	36201110073

GPN 362 KS 0211 PCR-PE / PE-LD, gelb	16,8	10,7	7,7	20,7	anzeigen	36202110073

GPN 362 KS 0311 PCR-PE / PE-LD, gelb	22,8	10,7	7,7	20,7	anzeigen	36203110073

GPN 362 KS 0511 PCR-PE / PE-LD, gelb	34,9	10,7	7,7	20,7	anzeigen	36205110073

GPN 362 KS 0611* PCR-PE / PE-LD, gelb	40,7	10,4	6,7	19,7	anzeigen	36206110073

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

* Diese Größe ist nicht zertifiziert nach IPX4.

** Bezogen auf Pöppelmann Musterstecker, getestet nach DIN 40050. Bitte beachten Sie den Hinweis in Kapitel 4 Werkstoffe und Verwendung.

Richtwerte für die Anwendung


Artikel	Kontaktanschlüsse	Polzahl Kontaktanschlüsse
GPN 362 KS 0111 PCR-PE / PE-LD, gelb	Superseal 1.5	1
GPN 362 KS 0211 PCR-PE / PE-LD, gelb	Superseal 1.5	2
GPN 362 KS 0311 PCR-PE / PE-LD, gelb	Superseal 1.5	3
GPN 362 KS 0511 PCR-PE / PE-LD, gelb	Superseal 1.5	5
GPN 362 KS 0611* PCR-PE / PE-LD, gelb	Superseal 1.5	6

Der Kontaktschutz GPN 362 wurde für spezielle Superseal Steckergehäuse entwickelt, die in der Anwendungstabelle aufgeführt sind. Der Kontaktschutz ist zusätzlich für weitere Anschlüsse passend.
