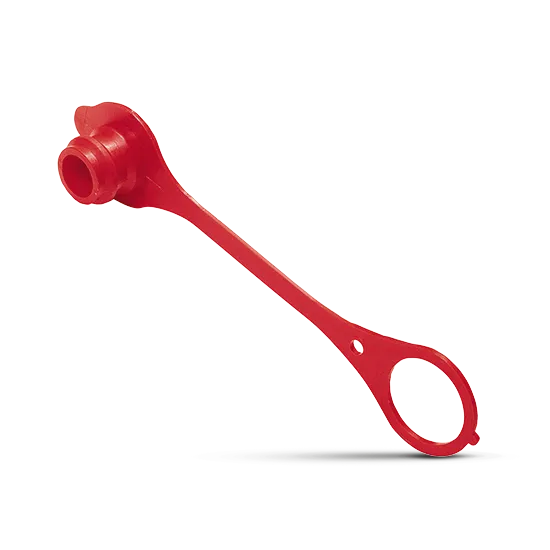

Produktabbildung, Produktbild, Website
Anwendungsbild, Anwendung, Website
Zeichnung Staubschutzstopfen - GPN 930 Form B
Staubschutzkappen – GPN 930 Form B
Die Staubschutzkappen GPN 930 Form B schützen geöffnete Steckkupplungen, besonders das Gewinde, vor Beschädigung und Verschmutzung und sind unverlierbar durch eine Lasche aus PE-LLD. Die Staubschutzkappen verhindern innerhalb gewisser Grenzen das Eindringen oder Austreten von Flüssigkeiten.
- Staubschutzkappen für den Außenschutz
- Auch als Form A als Staubschutzstopfen erhältlich
Neuware
Abmessungen
Standardfarben
rot
Material
PE-HD
|
|
Anwendbar für
|
Maße
|
|
||||
|---|---|---|---|---|---|---|---|
|
Artikel
|
Nenngröße
|
L
|
N
|
P
|
CAD
|
Bestell-Nr.
|
|
| GPN 930 / 10031 PE-HD, rot | DN 10 + 12 | M 36 x 2 | 135 | 29,5 | anzeigen | 93000310000 | |
|
|
|||||||
| GPN 930 / 10074* PE-HD, rot | DN 6 + 8 | M 28 x 2 | 100 | 20 | anzeigen | 93000740000 | |
|
|
|||||||
| GPN 930 / 10078* PE-HD, rot | DN 10 + 12 | M 36 x 2 | 110 | 24 | anzeigen | 93000780000 | |
|
|
|||||||
| GPN 930 / 10082* PE-HD, rot | DN 16 + 20 | Rd 48 x 3 | 145 | 41 | anzeigen | 93000820000 | |
|
|
|||||||
| GPN 930 / 10086* PE-HD, rot | DN 25 + 32 | Rd 70 x 3 | 200 | 55 | anzeigen | 93000860000 | |
|
|
|||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.
*Öse der Lasche nicht geschlitzt.
Produktvorteile
Passender.
Schützt geöffnete Steckkupplungen – besonders das Gewinde.
Abdichtender.
Verhindert innerhalb gewisser Grenzen das Eindringen oder Austreten von Flüssigkeiten.
Besser.
Unverlierbar durch angeformte Lasche.
