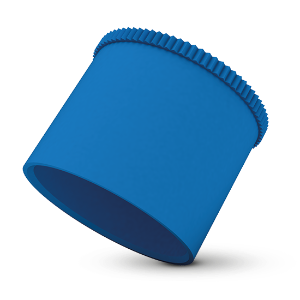

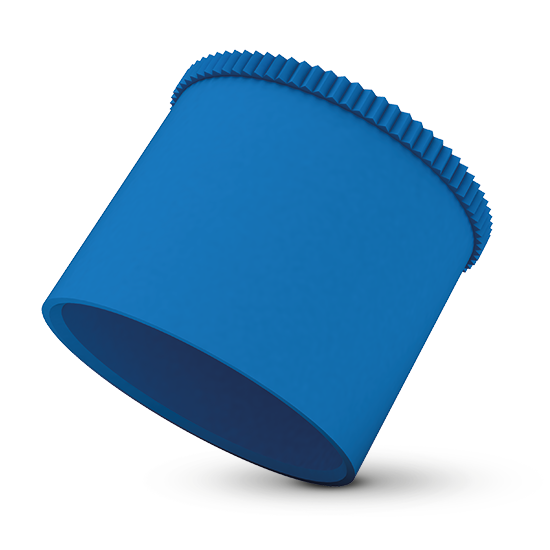

Schutzhülsen – GPN 200 Form A

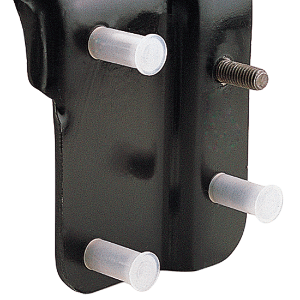

Die zylindrischen Schutzhülsen GPN 200 Form A eignen sich zum Schutz von Rohrenden und Wellen sowie Gewindebolzen. Der griffige, gerändelte Bund sorgt für eine leichte Demontage.
- Schutzhülsen für den Außenschutz
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
- Auch als Form B mit gerändelter Außenwandung erhältlich

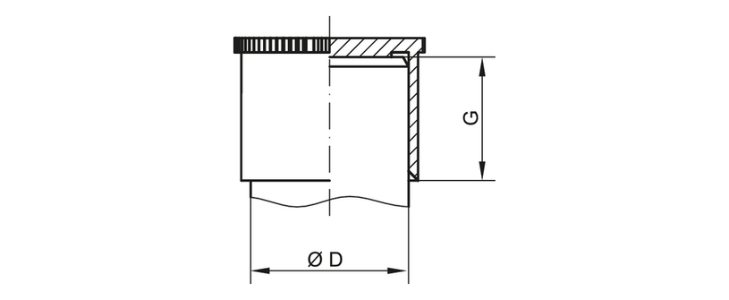

Abmessungen
![Schutzhülse - GPN 200 Form A Zeichnung Schutzhülse - GPN 200 Form A](/de/dam/jcr:87102473-32bc-4936-b893-66cc391f3ad9/gpn-200-form-a-schutzhuelsen-cad-web.png)
Anwendbar für |
||||||
---|---|---|---|---|---|---|
Artikel
|
Außengewinde
|
D
|
G
|
CAD
|
Bestell-Nr.
|
|
GPN 200 Z 8 x 10 PCR-PE, blau | - | 8 | 10 | anzeigen | 2000810RB61 | |
|
||||||
GPN 200 Z 16 x 15 PCR-PE, blau | - | 16 | 15 | anzeigen | 2001615RB61 | |
|
||||||
GPN 200 Z 12 x 16 PCR-PE, blau | - | 12 | 16 | anzeigen | 2001216RB61 | |
|
||||||
GPN 200 G 1 PCR-PE, blau | G 1 | 33 | 19,5 | anzeigen | 2000590RB61 | |
|
||||||
GPN 200 Z 20 x 20 PCR-PE, blau | - | 20 | 20 | anzeigen | 2002020RB61 | |
|
||||||
GPN 200 Z 28 x 20 PCR-PE, blau | - | 28 | 20 | anzeigen | 2002820RB61 | |
|
||||||
GPN 200 Z 8 x 30 PCR-PE, blau | - | 8 | 30 | anzeigen | 2000830RB61 | |
|
||||||
GPN 200 Z 50 x 30 PCR-PE, blau | - | 50 | 30 | anzeigen | 2005030RB61 | |
|
||||||
GPN 200 Z 14 x 15 PCR-PE, blau | - | 14 | 15 | anzeigen | 2001415RB61 | |
|
||||||
GPN 200 G 1/4 PCR-PE, blau | G 1/4 | 13 | 15 | anzeigen | 2000589RB61 | |
|
||||||
GPN 200 Z 12 x 10 PCR-PE, blau | - | 12 | 10 | anzeigen | 2001210RB61 | |
|
||||||
GPN 200 Z 36 x 25 PCR-PE, blau | - | 36 | 25 | anzeigen | 2003625RB61 | |
|
||||||
GPN 200 Z 18 x 15 PCR-PE, blau | - | 18 | 15 | anzeigen | 2001815RB61 | |
|
||||||
GPN 200 Z 5 x 13 PCR-PE, blau | - | 5 | 13 | anzeigen | 2000513RB61 | |
|
||||||
GPN 200 Z 14 x 20 PCR-PE, blau | - | 14 | 20 | anzeigen | 2001420RB61 | |
|
||||||
GPN 200 Z 38 x 25 PCR-PE, blau | - | 38 | 25 | anzeigen | 2003825RB61 | |
|
||||||
GPN 200 Z 22 x 18 PCR-PE, blau | - | 22 | 18 | anzeigen | 2002218RB61 | |
|
||||||
GPN 200 Z 16 x 20 PCR-PE, blau | - | 16 | 20 | anzeigen | 2001620RB61 | |
|
||||||
GPN 200 Z 18 x 20 PCR-PE, blau | - | 18 | 20 | anzeigen | 2001820RB61 | |
|
||||||
GPN 200 Z 9 x 12 PCR-PE, blau | - | 9 | 11,5 | anzeigen | 2000912RB61 | |
|
||||||
GPN 200 Z 30 x 22 PCR-PE, blau | - | 30 | 22 | anzeigen | 2003022RB61 | |
|
||||||
GPN 200 Z 10 x 22 PCR-PE, blau | - | 10 | 22 | anzeigen | 2001022RB61 | |
|
||||||
GPN 200 Z 6 x 10 PCR-PE, blau | - | 6 | 10 | anzeigen | 2000610RB61 | |
|
||||||
GPN 200 Z 42 x 27 PCR-PE, blau | - | 42 | 27 | anzeigen | 2004227RB61 | |
|
||||||
GPN 200 Z 14 x 38 PCR-PE, blau | - | 14 | 38 | anzeigen | 2001438RB61 | |
|
||||||
GPN 200 G 3/8 PCR-PE, blau | G 3/8 | 16,5 | 13 | anzeigen | 2000566RB61 | |
|
||||||
GPN 200 Z 10 x 33 PCR-PE, blau | - | 10 | 33 | anzeigen | 2001033RB61 | |
|
||||||
GPN 200 Z 22 x 30 PCR-PE, blau | - | 22 | 30 | anzeigen | 2002230RB61 | |
|
||||||
GPN 200 Z 5 x 20 PCR-PE, blau | - | 5 | 20 | anzeigen | 2000520RB61 | |
|
||||||
GPN 200 Z 40 x 27 PCR-PE, blau | - | 40 | 27 | anzeigen | 2004027RB61 | |
|
||||||
GPN 200 Z 16 x 25 PCR-PE, blau | - | 16 | 25 | anzeigen | 2001625RB61 | |
|
||||||
GPN 200 Z 32 x 22 PCR-PE, blau | - | 32 | 22 | anzeigen | 2003222RB61 | |
|
||||||
GPN 200 Z 6 x 31 PCR-PE, blau | - | 6 | 31 | anzeigen | 2000631RB61 | |
|
||||||
GPN 200 Z 12 x 35 PCR-PE, blau | - | 12 | 35 | anzeigen | 2001235RB61 | |
|
||||||
GPN 200 Z 18 x 26 PCR-PE, blau | - | 18 | 26 | anzeigen | 2001826RB61 | |
|
||||||
GPN 200 Z 10 x 28 PCR-PE, blau | - | 10 | 28 | anzeigen | 2001028RB61 | |
|
||||||
GPN 200 Z 6 x 16 PCR-PE, blau | - | 6 | 16 | anzeigen | 2000616RB61 | |
|
||||||
GPN 200 Z 9 x 16 PCR-PE, blau | - | 9 | 16 | anzeigen | 2000916RB61 | |
|
||||||
GPN 200 Z 14 x 8 PCR-PE, blau | - | 14 | 8 | anzeigen | 2001480RB61 | |
|
||||||
GPN 200 Z 10 x 10 PCR-PE, blau | - | 10 | 10 | anzeigen | 2001010RB61 | |
|
||||||
GPN 200 Z 48 x 30 PCR-PE, blau | - | 48 | 30 | anzeigen | 2004830RB61 | |
|
||||||
GPN 200 Z 20 x 14 PCR-PE, blau | - | 20 | 14 | anzeigen | 2002014RB61 | |
|
||||||
GPN 200 Z 45 x 30 PCR-PE, blau | - | 45 | 30 | anzeigen | 2004530RB61 | |
|
||||||
GPN 200 G 3/4 PCR-PE, blau | G 3/4 | 26,5 | 16,5 | anzeigen | 2000568RB61 | |
|
||||||
GPN 200 Z 8 x 16 PCR-PE, blau | - | 8 | 16 | anzeigen | 2000816RB61 | |
|
||||||
GPN 200 Z 24 x 18 PCR-PE, blau | - | 24 | 18 | anzeigen | 2002418RB61 | |
|
||||||
GPN 200 Z 14,5 x 15 PCR-PE, blau | - | 14,5 | 15 | anzeigen | 2001451RB61 | |
|
||||||
GPN 200 Z 10 x 6 PCR-PE, blau | - | 10 | 6 | anzeigen | 2001060RB61 | |
|
||||||
GPN 200 Z 14 x 10 PCR-PE, blau | - | 14 | 10 | anzeigen | 2001410RB61 | |
|
||||||
GPN 200 Z 35 x 25 PCR-PE, blau | - | 35 | 25 | anzeigen | 2003525RB61 | |
|
||||||
GPN 200 G 1/2 PCR-PE, blau | G 1/2 | 21 | 15 | anzeigen | 2000567RB61 | |
|
||||||
GPN 200 Z 7 x 16 PCR-PE, blau | - | 7 | 15,5 | anzeigen | 2000716RB61 | |
|
||||||
GPN 200 Z 12,5 x 20 PCR-PE, blau | - | 12,5 | 20 | anzeigen | 2001252RB61 | |
|
||||||
GPN 200 Z 16 x 8 PCR-PE, blau | - | 16 | 8 | anzeigen | 2001680RB61 | |
|
||||||
GPN 200 Z 33 x 25 PCR-PE, blau | - | 33 | 25 | anzeigen | 2003325RB61 | |
|
||||||
GPN 200 Z 27 X 20 PCR-PE, blau | - | 27 | 20 | anzeigen | 2002720RB61 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Produktvorteile
![<p><strong>Sauberer.</strong></p>](/de/dam/jcr:ce9e0b46-d06f-4dbc-a42a-bc38d7c9c18b/kapsto-icon-sauberkeit.png)
Sauberer.
![<p><strong>Besser.</strong></p>](/de/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Besser.
![<p><strong>Ressourcenschonender.</strong></p>](/de/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
