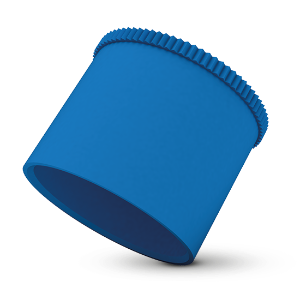

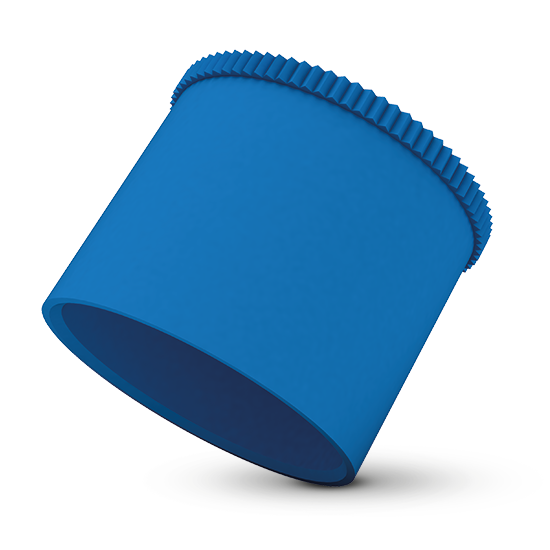

Schutzhülse - GPN 200 Form A aus 100-Post-Consumer-Rezyklat (PCR_PE)
Anwendung Schutzhülse - GPN 200 Form A
Zeichnung Schutzhülse - GPN 200 Form A
Schutzhülsen – GPN 200 Form A
Die zylindrischen Schutzhülsen GPN 200 Form A eignen sich zum Schutz von Rohrenden und Wellen sowie Gewindebolzen. Der griffige, gerändelte Bund sorgt für eine leichte Demontage.
- Schutzhülsen für den Außenschutz
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar
- Auch als Form B mit gerändelter Außenwandung erhältlich
100% Post-Consumer-Rezyklat
Recycling-Mischung
Neuware
Abmessungen
Standardfarben
recycling blau
Material
PCR-PE
|
|
Anwendbar für
|
|
||||
|---|---|---|---|---|---|---|
|
Artikel
|
Außengewinde
|
D
|
G
|
CAD
|
Bestell-Nr.
|
|
| GPN 200 G 1 PCR-PE, recycling blau | G 1 | 33 | 19,5 | anzeigen | 2000590RB61 | |
|
|
||||||
| GPN 200 G 1/2 PCR-PE, recycling blau | G 1/2 | 21 | 15 | anzeigen | 2000567RB61 | |
|
|
||||||
| GPN 200 G 1/4 PCR-PE, recycling blau | G 1/4 | 13 | 15 | anzeigen | 2000589RB61 | |
|
|
||||||
| GPN 200 G 3/4 PCR-PE, recycling blau | G 3/4 | 26,5 | 16,5 | anzeigen | 2000568RB61 | |
|
|
||||||
| GPN 200 G 3/8 PCR-PE, recycling blau | G 3/8 | 16,5 | 13 | anzeigen | 2000566RB61 | |
|
|
||||||
| GPN 200 Z 5 x 13 PCR-PE, recycling blau | - | 5 | 13 | anzeigen | 2000513RB61 | |
|
|
||||||
| GPN 200 Z 5 x 20 PCR-PE, recycling blau | - | 5 | 20 | anzeigen | 2000520RB61 | |
|
|
||||||
| GPN 200 Z 6 x 10 PCR-PE, recycling blau | - | 6 | 10 | anzeigen | 2000610RB61 | |
|
|
||||||
| GPN 200 Z 6 x 16 PCR-PE, recycling blau | - | 6 | 16 | anzeigen | 2000616RB61 | |
|
|
||||||
| GPN 200 Z 6 x 31 PCR-PE, recycling blau | - | 6 | 31 | anzeigen | 2000631RB61 | |
|
|
||||||
| GPN 200 Z 7 x 16 PCR-PE, recycling blau | - | 7 | 15,5 | anzeigen | 2000716RB61 | |
|
|
||||||
| GPN 200 Z 8 x 10 PCR-PE, recycling blau | - | 8 | 10 | anzeigen | 2000810RB61 | |
|
|
||||||
| GPN 200 Z 8 x 16 PCR-PE, recycling blau | - | 8 | 16 | anzeigen | 2000816RB61 | |
|
|
||||||
| GPN 200 Z 8 x 30 PCR-PE, recycling blau | - | 8 | 30 | anzeigen | 2000830RB61 | |
|
|
||||||
| GPN 200 Z 9 x 12 PCR-PE, recycling blau | - | 9 | 11,5 | anzeigen | 2000912RB61 | |
|
|
||||||
| GPN 200 Z 9 x 16 PCR-PE, recycling blau | - | 9 | 16 | anzeigen | 2000916RB61 | |
|
|
||||||
| GPN 200 Z 10 x 6 PCR-PE, recycling blau | - | 10 | 6 | anzeigen | 2001060RB61 | |
|
|
||||||
| GPN 200 Z 10 x 10 PCR-PE, recycling blau | - | 10 | 10 | anzeigen | 2001010RB61 | |
|
|
||||||
| GPN 200 Z 10 x 22 PCR-PE, recycling blau | - | 10 | 22 | anzeigen | 2001022RB61 | |
|
|
||||||
| GPN 200 Z 10 x 28 PCR-PE, recycling blau | - | 10 | 28 | anzeigen | 2001028RB61 | |
|
|
||||||
| GPN 200 Z 10 x 33 PCR-PE, recycling blau | - | 10 | 33 | anzeigen | 2001033RB61 | |
|
|
||||||
| GPN 200 Z 12 x 10 PCR-PE, recycling blau | - | 12 | 10 | anzeigen | 2001210RB61 | |
|
|
||||||
| GPN 200 Z 12 x 16 PCR-PE, recycling blau | - | 12 | 16 | anzeigen | 2001216RB61 | |
|
|
||||||
| GPN 200 Z 12 x 35 PCR-PE, recycling blau | - | 12 | 35 | anzeigen | 2001235RB61 | |
|
|
||||||
| GPN 200 Z 12,5 x 20 PCR-PE, recycling blau | - | 12,5 | 20 | anzeigen | 2001252RB61 | |
|
|
||||||
| GPN 200 Z 14 x 8 PCR-PE, recycling blau | - | 14 | 8 | anzeigen | 2001480RB61 | |
|
|
||||||
| GPN 200 Z 14 x 10 PCR-PE, recycling blau | - | 14 | 10 | anzeigen | 2001410RB61 | |
|
|
||||||
| GPN 200 Z 14 x 15 PCR-PE, recycling blau | - | 14 | 15 | anzeigen | 2001415RB61 | |
|
|
||||||
| GPN 200 Z 14 x 20 PCR-PE, recycling blau | - | 14 | 20 | anzeigen | 2001420RB61 | |
|
|
||||||
| GPN 200 Z 14 x 38 PCR-PE, recycling blau | - | 14 | 38 | anzeigen | 2001438RB61 | |
|
|
||||||
| GPN 200 Z 14,5 x 15 PCR-PE, recycling blau | - | 14,5 | 15 | anzeigen | 2001451RB61 | |
|
|
||||||
| GPN 200 Z 16 x 8 PCR-PE, recycling blau | - | 16 | 8 | anzeigen | 2001680RB61 | |
|
|
||||||
| GPN 200 Z 16 x 15 PCR-PE, recycling blau | - | 16 | 15 | anzeigen | 2001615RB61 | |
|
|
||||||
| GPN 200 Z 16 x 20 PCR-PE, recycling blau | - | 16 | 20 | anzeigen | 2001620RB61 | |
|
|
||||||
| GPN 200 Z 16 x 25 PCR-PE, recycling blau | - | 16 | 25 | anzeigen | 2001625RB61 | |
|
|
||||||
| GPN 200 Z 18 x 15 PCR-PE, recycling blau | - | 18 | 15 | anzeigen | 2001815RB61 | |
|
|
||||||
| GPN 200 Z 18 x 20 PCR-PE, recycling blau | - | 18 | 20 | anzeigen | 2001820RB61 | |
|
|
||||||
| GPN 200 Z 18 x 26 PCR-PE, recycling blau | - | 18 | 26 | anzeigen | 2001826RB61 | |
|
|
||||||
| GPN 200 Z 20 x 14 PCR-PE, recycling blau | - | 20 | 14 | anzeigen | 2002014RB61 | |
|
|
||||||
| GPN 200 Z 20 x 20 PCR-PE, recycling blau | - | 20 | 20 | anzeigen | 2002020RB61 | |
|
|
||||||
| GPN 200 Z 22 x 18 PCR-PE, recycling blau | - | 22 | 18 | anzeigen | 2002218RB61 | |
|
|
||||||
| GPN 200 Z 22 x 30 PCR-PE, recycling blau | - | 22 | 30 | anzeigen | 2002230RB61 | |
|
|
||||||
| GPN 200 Z 24 x 18 PCR-PE, recycling blau | - | 24 | 18 | anzeigen | 2002418RB61 | |
|
|
||||||
| Neu GPN 200 Z 27 X 20 PCR-PE, recycling blau | - | 27 | 20 | anzeigen | 2002720RB61 | |
|
|
||||||
| GPN 200 Z 28 x 20 PCR-PE, recycling blau | - | 28 | 20 | anzeigen | 2002820RB61 | |
|
|
||||||
| GPN 200 Z 30 x 22 PCR-PE, recycling blau | - | 30 | 22 | anzeigen | 2003022RB61 | |
|
|
||||||
| GPN 200 Z 32 x 22 PCR-PE, recycling blau | - | 32 | 22 | anzeigen | 2003222RB61 | |
|
|
||||||
| GPN 200 Z 33 x 25 PCR-PE, recycling blau | - | 33 | 25 | anzeigen | 2003325RB61 | |
|
|
||||||
| GPN 200 Z 35 x 25 PCR-PE, recycling blau | - | 35 | 25 | anzeigen | 2003525RB61 | |
|
|
||||||
| GPN 200 Z 36 x 25 PCR-PE, recycling blau | - | 36 | 25 | anzeigen | 2003625RB61 | |
|
|
||||||
| GPN 200 Z 38 x 25 PCR-PE, recycling blau | - | 38 | 25 | anzeigen | 2003825RB61 | |
|
|
||||||
| GPN 200 Z 40 x 27 PCR-PE, recycling blau | - | 40 | 27 | anzeigen | 2004027RB61 | |
|
|
||||||
| GPN 200 Z 42 x 27 PCR-PE, recycling blau | - | 42 | 27 | anzeigen | 2004227RB61 | |
|
|
||||||
| GPN 200 Z 45 x 30 PCR-PE, recycling blau | - | 45 | 30 | anzeigen | 2004530RB61 | |
|
|
||||||
| GPN 200 Z 48 x 30 PCR-PE, recycling blau | - | 48 | 30 | anzeigen | 2004830RB61 | |
|
|
||||||
| GPN 200 Z 50 x 30 PCR-PE, recycling blau | - | 50 | 30 | anzeigen | 2005030RB61 | |
|
|
||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.
Produktvorteile
Sauberer.
Produktion nach VDA Band 19 und ISO 16232 im speziell eingerichteten Sauberraum auf Anfrage möglich.
Besser.
Zylindrische Hülsen mit griffigem, gerändeltem Bund zum Schutz von Gewindebolzen, Rohrenden und Wellen.
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
