Zeichnung Schraubkappe mit Dichtscheibe
Schraubkappen mit Dichtscheibe – GPN 802

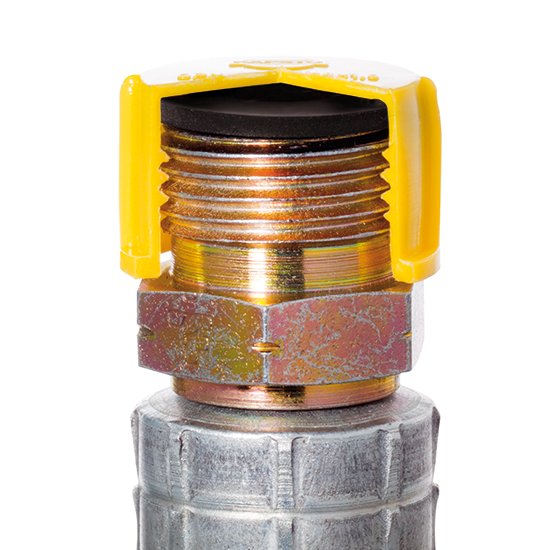

Die Schraubkappen mit Dichtscheibe GPN 802 sind passend für eine Vielzahl von Gewindearten, wie metrische Gewinde, Rohrgewinde und amerikanische Gewinde. Die Schraubkappe ist mit einer Dichtscheibe aus Nitril-Butadien-Kautschuk (NBR) ausgestattet, die erhöhten Dichtigkeitsanforderungen gerecht wird. Griffige Außenrändel eignen sich für eine einfache Montage per Hand.
- Schraubkappen mit Dichtscheibe für den Außenschutz
Neuware
Abmessungen
Standardfarben
gelb
Material
PE-HD
Farbe
Standardfarbe Dichtscheibe: schwarz
Dichtungsmaterial
Material Dichtscheibe: NBR (70 +/- 5 Shore A)
|
|
Anwendbar für
|
Maße
|
|
|||
|---|---|---|---|---|---|---|
|
Artikel
|
L
|
A
|
G
|
CAD
|
Bestell-Nr.
|
|
| GPN 802 1 - 14 UNS PE-HD, gelb | 1 - 14 UNS | 33 | 14 | anzeigen | 80272100000 | |
|
|
||||||
| GPN 802 1 1/16 - 12 UN PE-HD, gelb | 1 1/16 - 12 UN | 34 | 23 | anzeigen | 80259460000 | |
|
|
||||||
| GPN 802 1 1/16 - 16 UN PE-HD, gelb | 1 1/16 - 16 UN | 34 | 14 | anzeigen | 80272120000 | |
|
|
||||||
| GPN 802 1 1/4 - 12 UNF PE-HD, gelb | 1 1/4 - 12 UNF | 38 | 14 | anzeigen | 80272150000 | |
|
|
||||||
| GPN 802 1 3/16 - 20 UN PE-HD, gelb | 1 3/16 - 20 UN | 38 | 14 | anzeigen | 80272140000 | |
|
|
||||||
| GPN 802 1 5/16 - 12 UN PE-HD, gelb | 1 5/16 - 12 UN | 40 | 24 | anzeigen | 80259450000 | |
|
|
||||||
| GPN 802 1 5/8 - 12 UN PE-HD, gelb | 1 5/8 - 12 UN | 50 | 17 | anzeigen | 80272170000 | |
|
|
||||||
| GPN 802 1 7/8 - 12 UN PE-HD, gelb | 1 7/8 - 12 UN | 55 | 17 | anzeigen | 80272210000 | |
|
|
||||||
| GPN 802 1/2 - 20 UNF PE-HD, gelb | 1/2 - 20 UNF | 18 | 15 | anzeigen | 80259500000 | |
|
|
||||||
| GPN 802 1/4 - 28 UNF PE-HD, gelb | 1/4 - 28 UNF | 12 | 8 | anzeigen | 80272070000 | |
|
|
||||||
| GPN 802 13/16 - 16 UN PE-HD, gelb | 13/16 - 16 UN | 26 | 12 | anzeigen | 80231600000 | |
|
|
||||||
| GPN 802 2 1/2 - 12 UN PE-HD, gelb | 2 1/2 - 12 UN | 72 | 18 | anzeigen | 80272260000 | |
|
|
||||||
| GPN 802 2 1/4 - 12 UN PE-HD, gelb | 2 1/4 - 12 UN | 66 | 18 | anzeigen | 80272250000 | |
|
|
||||||
| GPN 802 3/4 - 16 UNF PE-HD, gelb | 3/4 - 16 UNF | 24 | 18 | anzeigen | 80259480000 | |
|
|
||||||
| GPN 802 5/8 - 18 UNF PE-HD, gelb | 5/8 - 18 UNF | 19,3 | 14,2 | anzeigen | 80231820000 | |
|
|
||||||
| GPN 802 7/16 - 20 UNF PE-HD, gelb | 7/16 - 20 UNF | 15 | 12 | anzeigen | 80264550000 | |
|
|
||||||
| GPN 802 7/8 - 14 UNF PE-HD, gelb | 7/8 - 14 UNF | 27 | 20 | anzeigen | 80259470000 | |
|
|
||||||
| GPN 802 9/16 - 18 UNF PE-HD, gelb | 9/16 - 18 UNF | 18 | 12 | anzeigen | 80264560000 | |
|
|
||||||
| GPN 802 G 1 1/2 PE-HD, gelb | G 1 1/2 | 56 | 17 | anzeigen | 80275520000 | |
|
|
||||||
| GPN 802 G 1 1/4 PE-HD, gelb | G 1 1/4 | 47,7 | 17,7 | anzeigen | 80232180000 | |
|
|
||||||
| GPN 802 G 1 PE-HD, gelb | G 1 | 39 | 14 | anzeigen | 80235220000 | |
|
|
||||||
| GPN 802 G 1/2 PE-HD, gelb | G 1/2 | 25 | 14 | anzeigen | 80204370000 | |
|
|
||||||
| GPN 802 G 1/4 PE-HD, gelb | G 1/4 | 18 | 12 | anzeigen | 80203550000 | |
|
|
||||||
| GPN 802 G 1/8 PE-HD, gelb | G 1/8 | 14 | 8 | anzeigen | 80204140000 | |
|
|
||||||
| GPN 802 G 2 1/2 PE-HD, gelb | G 2 1/2 | 80,9 | 18 | anzeigen | 80232190000 | |
|
|
||||||
| GPN 802 G 2 PE-HD, gelb | G 2 | 68 | 18 | anzeigen | 80269010000 | |
|
|
||||||
| GPN 802 G 3/4 PE-HD, gelb | G 3/4 | 32 | 14 | anzeigen | 80236180000 | |
|
|
||||||
| GPN 802 G 3/8 PE-HD, gelb | G 3/8 | 21 | 12 | anzeigen | 80204260000 | |
|
|
||||||
| GPN 802 G 5/8 PE-HD, gelb | G 5/8 | 28 | 14 | anzeigen | 80206750000 | |
|
|
||||||
| GPN 802 M 8 PE-HD, gelb | M 8 | 12 | 8 | anzeigen | 80200080000 | |
|
|
||||||
| GPN 802 M 8 x 1 PE-HD, gelb | M 8 x 1 | 12 | 8 | anzeigen | 80208100000 | |
|
|
||||||
| GPN 802 M 10 PE-HD, gelb | M 10 | 14,5 | 8 | anzeigen | 80200100000 | |
|
|
||||||
| GPN 802 M 10 x 1 PE-HD, gelb | M 10 x 1 | 14 | 8 | anzeigen | 80210100000 | |
|
|
||||||
| GPN 802 M 12 PE-HD, gelb | M 12 | 16 | 12 | anzeigen | 80200120000 | |
|
|
||||||
| GPN 802 M 12 x 1 PE-HD, gelb | M 12 x 1 | 16 | 12 | anzeigen | 80212100000 | |
|
|
||||||
| GPN 802 M 12 x 1,5 PE-HD, gelb | M 12 x 1,5 | 16 | 12 | anzeigen | 80212150000 | |
|
|
||||||
| GPN 802 M 14 PE-HD, gelb | M 14 | 18 | 12 | anzeigen | 80200140000 | |
|
|
||||||
| GPN 802 M 14 x 1,5 PE-HD, gelb | M 14 x 1,5 | 18 | 12 | anzeigen | 80214150000 | |
|
|
||||||
| GPN 802 M 16 PE-HD, gelb | M 16 | 21 | 12 | anzeigen | 80200160000 | |
|
|
||||||
| GPN 802 M 16 x 1,5 PE-HD, gelb | M 16 x 1,5 | 21 | 12 | anzeigen | 80216150000 | |
|
|
||||||
| GPN 802 M 18 PE-HD, gelb | M 18 | 22 | 12 | anzeigen | 80200180000 | |
|
|
||||||
| GPN 802 M 18 x 1,5 PE-HD, gelb | M 18 x 1,5 | 22 | 12 | anzeigen | 80218150000 | |
|
|
||||||
| GPN 802 M 20 PE-HD, gelb | M 20 | 25 | 14 | anzeigen | 80200200000 | |
|
|
||||||
| GPN 802 M 20 x 1,5 PE-HD, gelb | M 20 x 1,5 | 25 | 14 | anzeigen | 80220150000 | |
|
|
||||||
| GPN 802 M 22 PE-HD, gelb | M 22 | 28 | 14 | anzeigen | 80200220000 | |
|
|
||||||
| GPN 802 M 22 x 1,5 PE-HD, gelb | M 22 x 1,5 | 28 | 14 | anzeigen | 80222150000 | |
|
|
||||||
| GPN 802 M 22 x 2 PE-HD, gelb | M 22 x 2 | 28 | 14 | anzeigen | 80222200000 | |
|
|
||||||
| GPN 802 M 23 x 1,5 PE-HD, gelb | M 23 x 1,5 | 29 | 22 | anzeigen | 80223150000 | |
|
|
||||||
| GPN 802 M 24 PE-HD, gelb | M 24 | 32 | 14 | anzeigen | 80200240000 | |
|
|
||||||
| GPN 802 M 24 x 1,5 PE-HD, gelb | M 24 x 1,5 | 30 | 14 | anzeigen | 80224150000 | |
|
|
||||||
| GPN 802 M 25 x 1,5 PE-HD, gelb | M 25 x 1,5 | 33 | 14 | anzeigen | 80225150000 | |
|
|
||||||
| GPN 802 M 26 x 1,5 PE-HD, gelb | M 26 x 1,5 | 34 | 11 | anzeigen | 80226150000 | |
|
|
||||||
| GPN 802 M 27 PE-HD, gelb | M 27 | 35 | 14 | anzeigen | 80200270000 | |
|
|
||||||
| GPN 802 M 28 x 1,5 PE-HD, gelb | M 28 x 1,5 | 34,5 | 28 | anzeigen | 80228150000 | |
|
|
||||||
| GPN 802 M 30 PE-HD, gelb | M 30 | 38 | 14 | anzeigen | 80200300000 | |
|
|
||||||
| GPN 802 M 30 x 1,5 PE-HD, gelb | M 30 x 1,5 | 36 | 14 | anzeigen | 80230150000 | |
|
|
||||||
| GPN 802 M 30 x 2 PE-HD, gelb | M 30 x 2 | 38 | 14 | anzeigen | 80230200000 | |
|
|
||||||
| GPN 802 M 36 x 1,5 PE-HD, gelb | M 36 x 1,5 | 44 | 17 | anzeigen | 80236150000 | |
|
|
||||||
| GPN 802 M 36 x 2 PE-HD, gelb | M 36 x 2 | 44 | 17 | anzeigen | 80236200000 | |
|
|
||||||
| GPN 802 M 42 x 2 PE-HD, gelb | M 42 x 2 | 50 | 15 | anzeigen | 80242200000 | |
|
|
||||||
| GPN 802 M 45 x 1,5 PE-HD, gelb | M 45 x 1,5 | 53 | 15 | anzeigen | 80245150000 | |
|
|
||||||
| GPN 802 M 45 x 2 PE-HD, gelb | M 45 x 2 | 53 | 15 | anzeigen | 80245200000 | |
|
|
||||||
| GPN 802 M 52 x 2 PE-HD, gelb | M 52 x 2 | 60 | 15 | anzeigen | 80252200000 | |
|
|
||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 166/167.
Gravur entspricht Normreihe GPN 800.
Produktvorteile
Abdichtender.
Entspricht GPN 800, jedoch mit Dichtscheibe für erhöhte Dichtigkeitsanforderungen.
Besser.
Passend für eine Vielzahl von Gewindearten. Griffige Außenrändel für eine einfache Montage per Hand. – Alternative Dichtungen auf Anfrage.
Ressourcenschonender.
Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
Passender.
Zum Schutz von Hochvolt-Steckverbindersystemen – geschütztes Design.
