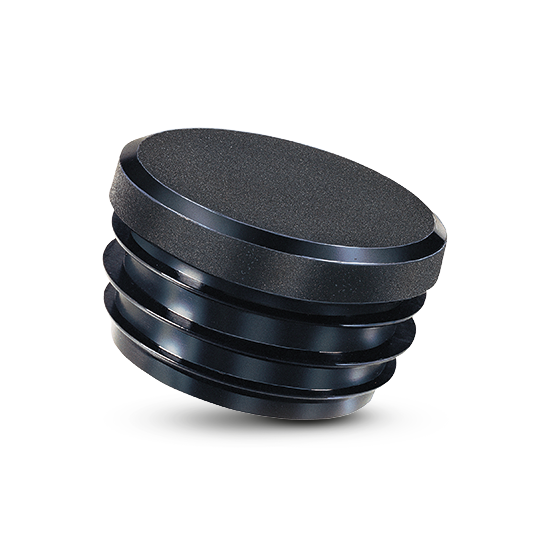

Lamellenstopfen – GPN 320
Die Lamellenstopfen GPN 320 bieten Rundrohrenden nach DIN EN 10220, DIN EN 10255 und DIN EN ISO 1127 Schutz vor Beschädigung und Verschmutzung. Die stabile Ausführung eignet sich für eine hohe Belastbarkeit. Die Lamellenstopfen sitzen auch bei Maßtoleranzen im Rohr fest an der Anwendung und überzeugen mit einer hochwertigen Optik durch eine genarbte Kopfoberfläche und seitlicher Fase.
- Lamellenstopfen für den Innenschutz
Abmessungen
Anwendbar für Rohrmaße. |
Maße |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
Artikel
|
A
|
T min
|
T max
|
B
|
C
|
H
|
M
|
CAD
|
Bestell-Nr.
|
|
GPN 320 GL 10 1-2 PE-LLD, schwarz | 10 | 1 | 2 | 5 | 8,5 | 11 | 15 | anzeigen | 32000100000 | |
|
||||||||||
GPN 320 GL 12 1-2 PE-LLD, schwarz | 12 | 1 | 2 | 7 | 10,5 | 11 | 15 | anzeigen | 32000120000 | |
|
||||||||||
GPN 320 GL 13 1-2 PE-LLD, schwarz | 13 | 1 | 2 | 8 | 11,5 | 11 | 15 | anzeigen | 32000130000 | |
|
||||||||||
GPN 320 GL 14 1-2 PE-LLD, schwarz | 14 | 1 | 2 | 9 | 12,5 | 11 | 15 | anzeigen | 32000140000 | |
|
||||||||||
GPN 320 GL 15 1-2 PE-LLD, schwarz | 15 | 1 | 2 | 10 | 13,5 | 11 | 15 | anzeigen | 32000150000 | |
|
||||||||||
GPN 320 GL 16 1-2 PE-LLD, schwarz | 16 | 1 | 2 | 11 | 14,5 | 11 | 15 | anzeigen | 32000160000 | |
|
||||||||||
GPN 320 GL 18 1-2 PE-LLD, schwarz | 18 | 1 | 2 | 13 | 16,5 | 11 | 15 | anzeigen | 32000180000 | |
|
||||||||||
GPN 320 GL 20 1-2 PE-LLD, schwarz | 20 | 1 | 2 | 15 | 18,5 | 11 | 15 | anzeigen | 32000200000 | |
|
||||||||||
GPN 320 GL 22 1-2 PE-LLD, schwarz | 22 | 1 | 2 | 16 | 20,5 | 14 | 19 | anzeigen | 32000220000 | |
|
||||||||||
GPN 320 GL 25 1-2 PE-LLD, schwarz | 25 | 1 | 2 | 19 | 23,5 | 14 | 19 | anzeigen | 32000250000 | |
|
||||||||||
GPN 320 GL 27 1-2 PE-LLD, schwarz | 27 | 1 | 2 | 21 | 25,5 | 14 | 19 | anzeigen | 32000270000 | |
|
||||||||||
GPN 320 GL 28 1-2 PE-LLD, schwarz | 28 | 1 | 2 | 22 | 26,5 | 14 | 19 | anzeigen | 32000280000 | |
|
||||||||||
GPN 320 GL 30 1-2 PE-LLD, schwarz | 30 | 1 | 2 | 24 | 28,5 | 14 | 19 | anzeigen | 32000300000 | |
|
||||||||||
GPN 320 GL 32 1-2 PE-LLD, schwarz | 32 | 1 | 2 | 26 | 30,5 | 14 | 19 | anzeigen | 32000320000 | |
|
||||||||||
GPN 320 GL 34 1-2 PE-LLD, schwarz | 34 | 1 | 2 | 28 | 32,5 | 14 | 19 | anzeigen | 32000340000 | |
|
||||||||||
GPN 320 GL 35 1-2 PE-LLD, schwarz | 35 | 1 | 2 | 29 | 33,5 | 14 | 19 | anzeigen | 32000350000 | |
|
||||||||||
GPN 320 GL 36 1-2 PE-LLD, schwarz | 36 | 1 | 2 | 30 | 34,5 | 14 | 19 | anzeigen | 32000360000 | |
|
||||||||||
GPN 320 GL 38 1-2 PE-LLD, schwarz | 38 | 1 | 2 | 32 | 36,5 | 14 | 19 | anzeigen | 32000380000 | |
|
||||||||||
GPN 320 GL 40 1-2 PE-LLD, schwarz | 40 | 1 | 2 | 34 | 38,5 | 14 | 19 | anzeigen | 32000400000 | |
|
||||||||||
GPN 320 GL 42 1-2 PE-LLD, schwarz | 42 | 1 | 2 | 36 | 40,5 | 14 | 19 | anzeigen | 32000420000 | |
|
||||||||||
GPN 320 GL 45 1-2 PE-LLD, schwarz | 45 | 1 | 2 | 39 | 43,5 | 14 | 19 | anzeigen | 32000450000 | |
|
||||||||||
GPN 320 GL 48 1-2 PE-LLDPE-LLD, schwarz | 48 | 1 | 2 | 42 | 46,5 | 14 | 19 | anzeigen | 32000480000 | |
|
||||||||||
GPN 320 GL 50 1-2 PE-LLDPE-LLD, schwarz | 50 | 1 | 2 | 43 | 48,5 | 17 | 22 | anzeigen | 32000500000 | |
|
||||||||||
GPN 320 GL 55 1-2 PE-LLD, schwarz | 55 | 1 | 2 | 48 | 53,5 | 17 | 22 | anzeigen | 32000550000 | |
|
||||||||||
GPN 320 GL 60 1-2 PE-LLD, schwarz | 60 | 1 | 2 | 53 | 58,5 | 17 | 22 | anzeigen | 32000600000 | |
|
||||||||||
GPN 320 GL 60 2-3 PE-LLD, schwarz | 60 | 2 | 3 | 51 | 56,5 | 17 | 22 | anzeigen | 32006030000 | |
|
||||||||||
GPN 320 GL 70 2-3 PE-LLD, schwarz | 70 | 2 | 3 | 61 | 66,5 | 17 | 22 | anzeigen | 32000700000 | |
|
||||||||||
GPN 320 GL 70 3-4 PE-LLD, schwarz | 70 | 3 | 4 | 59 | 64,5 | 17 | 22 | anzeigen | 32007030000 | |
|
||||||||||
GPN 320 GL 76 2-3 PE-LLD, schwarz | 76 | 2 | 3 | 67 | 72,5 | 17 | 22 | anzeigen | 32000760000 | |
|
||||||||||
GPN 320 GL 76 3-4 PE-LLD, schwarz | 76 | 3 | 4 | 65 | 70,5 | 17 | 22 | anzeigen | 32007630000 | |
|
||||||||||
GPN 320 GL 90 2-3 PE-LLD, schwarz | 90 | 2 | 3 | 81 | 86,5 | 17 | 22 | anzeigen | 32000900000 | |
|
||||||||||
GPN 320 GL 90 3-4 PE-LLD, schwarz | 90 | 3 | 4 | 79 | 84,5 | 17 | 22 | anzeigen | 32009030000 | |
|
||||||||||
GPN 320 GL 102 2-3 PE-LLD, schwarz | 102 | 2 | 3 | 93 | 98,5 | 17 | 22 | anzeigen | 32001020000 | |
|
||||||||||
GPN 320 GL 102 3-4 PE-LLD, schwarz | 102 | 3 | 4 | 91 | 96,5 | 17 | 22 | anzeigen | 32010230000 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
