Kegelstopfen – GPN 607

Die Griffstopfen GPN 607 eignen sich zum Schutz von Bohrungen und Innengewinden, sind ideal anwendbar für Lackierarbeiten und sind kurzzeitig hitzebeständig bis 250° C. Das handliche Griffstück garantiert eine schnelle Demontage und die umlaufenden Wülste verhindern innerhalb gewisser Grenzen den Eintritt von Flüssigkeiten. Durch die konische Ausführung überbrücken die Griffstopfen größere Toleranzen.


  • Griffstopfen für den Außenschutz
  • Extrem hitzebeständig kurzzeitig bis zu 250° C
mehr Vorteile

Abmessungen

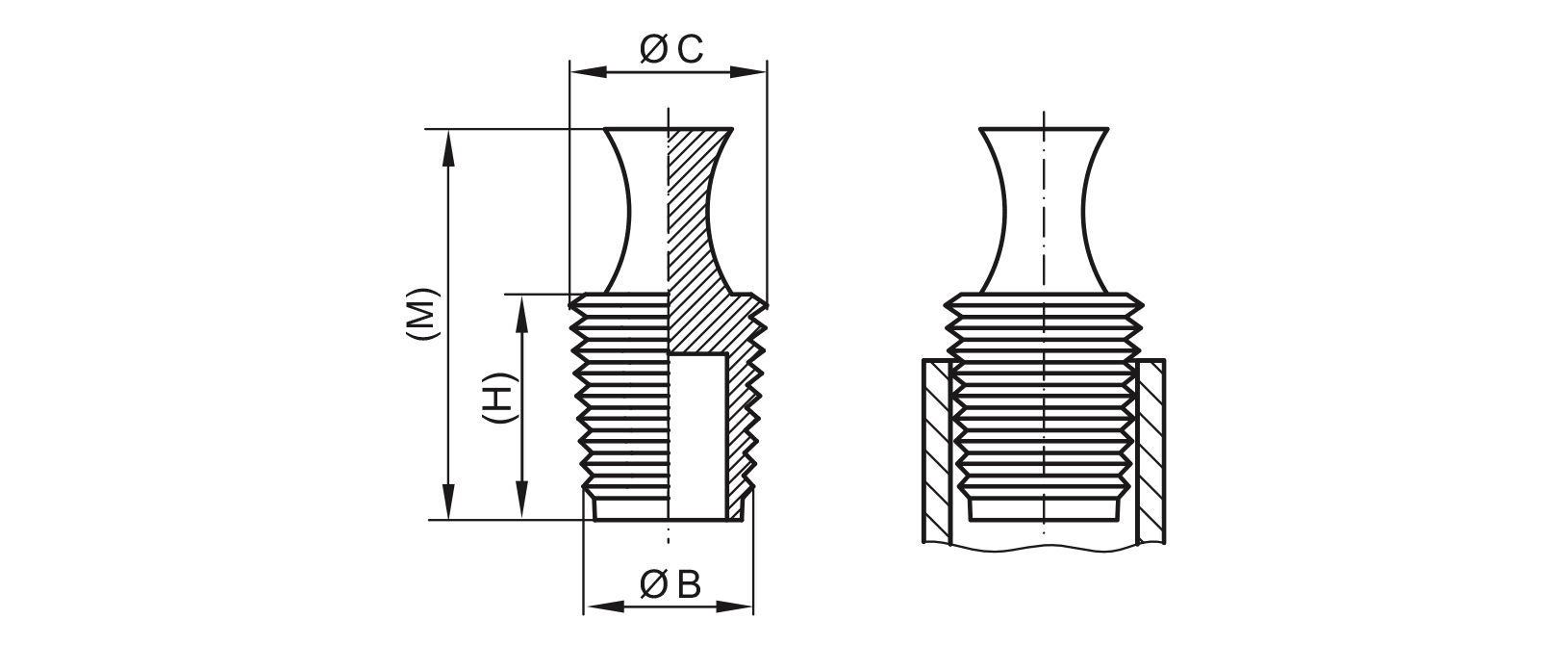

Zeichnung Kegelstopfen - GPN 607
Standardfarben
natur
Material
SI
Technisches Datenblatt
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Maße

Artikel
B
C
H
M
CAD
Bestell-Nr.
GPN 607 / 0204 SI, natur 2 4 19,5 35,2 60702040000
GPN 607 / 0406 SI, natur 4 6 25,4 43,2 60704060000
GPN 607 / 0608 SI, natur 6 8 25,4 43,1 60706080000
GPN 607 / 0810 SI, natur 8 10,5 25,4 43 60708100000
GPN 607 / 1012 SI, natur 9,8 11,5 25,4 43,5 60710120000
GPN 607 / 1214 SI, natur 11,9 14,5 25,4 42,5 60712140000
GPN 607 / 1416 SI, natur 14 16 25,4 42,5 60714160000
GPN 607 / 1618 SI, natur 16 18 25,4 42,5 60716180000
GPN 607 / 1820 SI, natur 18 20 26 43 60718200000
GPN 607 / 2022 SI, natur 20 22,5 25,4 43 60720220000
GPN 607 / 2224 SI, natur 22,5 24 25,4 43 60722240000
GPN 607 / 2426 SI, natur 24 26 25,4 43 60724260000
GPN 607 / 2628 SI, natur 25,7 28 25,4 43 60726280000
GPN 607 / 2832 SI, natur 28,6 32 25,4 43,8 60728320000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und auf den Katalogseiten 167/168.

Richtwerte für die Anwendung

Metrisches Gewinde
Artikel
Feingewinde
Regelgewinde
Rohrgewinde
Unified Gewinde
GPN 607 / 0204 SI, natur M 4
GPN 607 / 0406 SI, natur M 6 x 0,75 M 6
GPN 607 / 0608 SI, natur M 8 x 1 M 8 5/16
GPN 607 / 0810 SI, natur M 10 x 1 M 10 1/8 3/8
GPN 607 / 1012 SI, natur M 12 x 1 M 12 x 1,5 M 12 7/16
GPN 607 / 1214 SI, natur M 14 x 1,5 M 14 1/4 1/2
GPN 607 / 1416 SI, natur M 14 x 1 M 16 x1 M 16 x 1,5 M 16 3/8 9/16 5/8
GPN 607 / 1618 SI, natur M 18 x 1 M 18 x 1,5 M 18 3/4
GPN 607 / 1820 SI, natur M 20 x 1,5 M 20 1/2
GPN 607 / 2022 SI, natur M 22 x 1,5 M 22 1/2 5/8 7/8
GPN 607 / 2224 SI, natur M 24 x 1,5 M 24 x 2 M 24 1
GPN 607 / 2426 SI, natur M 26 x 1,5 M 26 3/4 1 1 1/16
GPN 607 / 2628 SI, natur M 28 x 1,5 M 28 x 2 M 28 M 30
GPN 607 / 2832 SI, natur M 30 x 1,5 M 32 x 1,5 M 32 x 2 M 32 7/8

Diese Anwendungstabelle stellt Richtwerte dar. Gern senden wir Ihnen kostenlose Erprobungsmuster. Für Öffnungen und Bohrungen ohne Gewinde bitte nach den Funktionsmaßen B und C auswählen.

Bei diesen Artikeln sind deutlicher Grat sowie partiell Fremdpartikel zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

Produktvorteile

<p><strong>Zeitsparender.</strong></p>

Zeitsparender.

Schnelle Demontage durch handliches Griffstück.
<p><strong>Vielseitiger.</strong></p>

Vielseitiger.

Konische Ausführung überbrückt größere Toleranzen.
<p><strong>Temperaturbeständiger.</strong></p>

Temperaturbeständiger.

Extrem hitzebeständig bis ca. 250 °C.

<p><strong>Abdichtender.</strong></p>

Abdichtender.

Umlaufende Wülste verhindern innerhalb gewisser Grenzen den Eintritt von Flüssigkeiten.
<p><strong>Besser.</strong></p>

Besser.

Passend für Bohrungen und Innengewinde. Ideal für Lackierarbeiten.
