KAPSTO® NORMPROGRAMM
Flexibler Kegelverschluss mit seitlicher Lasche – GPN 609

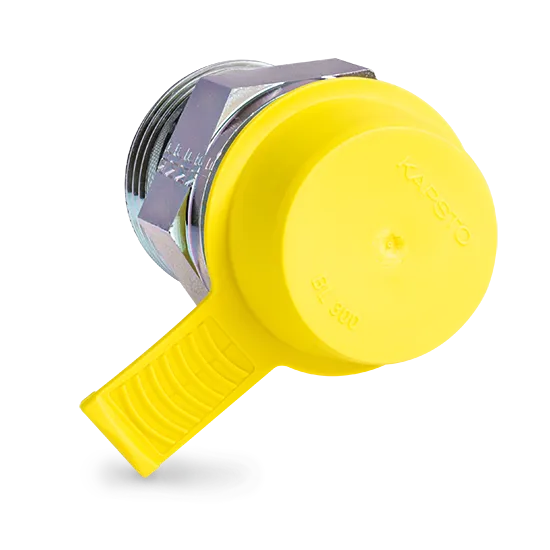

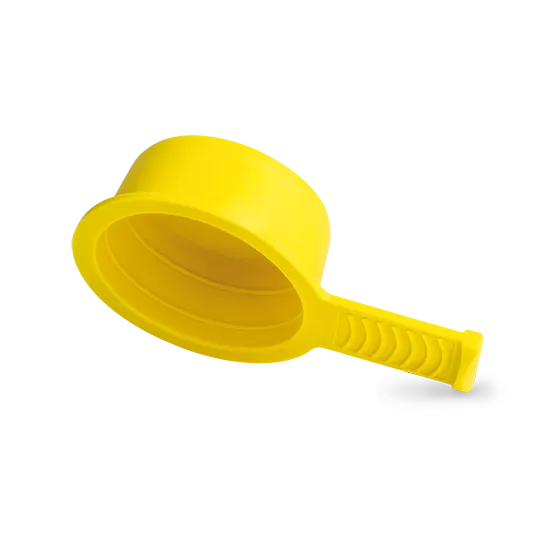

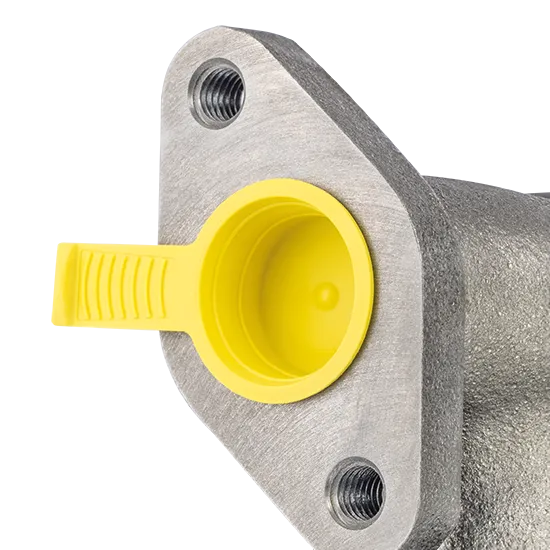

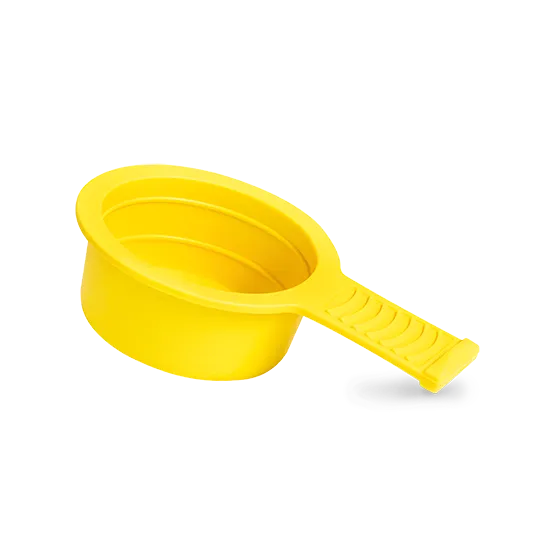

Der flexible Kegelverschluss mit seitlicher Lasche GPN 609 ist universell einsetzbar als Kappe oder Stopfen und schützt Bohrungen und Innengewinde und Bolzen und Außengewinde. Die Grifflasche mit geschütztem Laschendesign ermöglicht eine sehr schnelle Montage und Demontage. Die Konizität eignet sich bestens zur Überbrückung von Toleranzen. Das Material ist hitzebeständig bis zu 150° C.
- Kegelverschluss für den Innen- und Außenschutz
- Hitzebeständig bis 150° C
Abmessungen
Artikel
|
A
|
(B)
|
C
|
H
|
D
|
(E)
|
(G)
|
(N)
|
CAD
|
Bestell-Nr.
|
|
---|---|---|---|---|---|---|---|---|---|---|---|
GPN 609 BL 90 | 11 | 7 | 9 | 8,8 | 7,8 | 5,5 | 9,3 | 17,5 | anzeigen | 609 0090 0000 | |
|
|||||||||||
GPN 609 BL 100 | 12 | 8 | 10 | 8,8 | 8,8 | 6,4 | 9,3 | 18 | anzeigen | 609 0100 0000 | |
|
|||||||||||
GPN 609 BL 110 | 13 | 9 | 11 | 8,8 | 9,8 | 7,4 | 9,3 | 18,5 | anzeigen | 609 0110 0000 | |
|
|||||||||||
GPN 609 BL 120 | 14 | 10 | 12 | 9,8 | 10,7 | 8,4 | 10,1 | 19 | anzeigen | 609 0120 0000 | |
|
|||||||||||
GPN 609 BL 130 | 15 | 11 | 13 | 9,8 | 11,8 | 9,4 | 10,3 | 19,5 | anzeigen | 609 0130 0000 | |
|
|||||||||||
GPN 609 BL 140 | 16 | 12 | 14 | 10,8 | 12,7 | 10,5 | 11,3 | 20 | anzeigen | 609 0140 0000 | |
|
|||||||||||
GPN 609 BL 150 | 18 | 13 | 15 | 10,8 | 13,7 | 11,3 | 11,3 | 24 | anzeigen | 609 0150 0000 | |
|
|||||||||||
GPN 609 BL 160 | 19 | 14,1 | 15,9 | 10,8 | 14,7 | 12,3 | 11,2 | 24,5 | anzeigen | 609 0160 0000 | |
|
|||||||||||
GPN 609 BL 170 | 19,9 | 14,9 | 16,8 | 10,8 | 15,7 | 13,4 | 11,2 | 25 | anzeigen | 609 0170 0000 | |
|
|||||||||||
GPN 609 BL 180 | 20,9 | 16,1 | 17,8 | 10,8 | 16,7 | 14,4 | 11,2 | 25,5 | anzeigen | 609 0180 0000 | |
|
|||||||||||
GPN 609 BL 190 | 21,9 | 17,2 | 18,9 | 10,8 | 17,7 | 15,4 | 11,2 | 26 | anzeigen | 609 0190 0000 | |
|
|||||||||||
GPN 609 BL 200 | 22,9 | 18,1 | 19,9 | 11,8 | 18,7 | 16,4 | 12,2 | 31,5 | anzeigen | 609 0200 0000 | |
|
|||||||||||
GPN 609 BL 210 | 23,8 | 19,2 | 20,7 | 11,8 | 19,7 | 17,4 | 12,2 | 32 | anzeigen | 609 0210 0000 | |
|
|||||||||||
GPN 609 BL 220 | 25 | 20,3 | 22,1 | 11,8 | 20,7 | 18,1 | 12,2 | 32,5 | anzeigen | 609 0220 0000 | |
|
|||||||||||
GPN 609 BL 230 | 26 | 21 | 23 | 11,8 | 21,7 | 19,4 | 12,3 | 33 | anzeigen | 609 0230 0000 | |
|
|||||||||||
GPN 609 BL 240 | 27 | 22 | 24 | 11,8 | 22,7 | 20,4 | 12,3 | 33,5 | anzeigen | 609 0240 0000 | |
|
|||||||||||
GPN 609 BL 250 | 27,9 | 23,3 | 24,7 | 11,8 | 23,7 | 21,4 | 12,2 | 34 | anzeigen | 609 0250 0000 | |
|
|||||||||||
GPN 609 BL 260 | 28,9 | 24,2 | 25,7 | 11,8 | 24,7 | 22,4 | 12,2 | 34,5 | anzeigen | 609 0260 0000 | |
|
|||||||||||
GPN 609 BL 270 | 29,9 | 25,2 | 26,8 | 12,8 | 25,7 | 23,4 | 13,2 | 35 | anzeigen | 609 0270 0000 | |
|
|||||||||||
GPN 609 BL 280 | 31,9 | 26,1 | 27,9 | 12,8 | 26,7 | 24,5 | 13,2 | 36 | anzeigen | 609 0280 0000 | |
|
|||||||||||
GPN 609 BL 290 | 33,8 | 27,2 | 28,8 | 12,8 | 27,7 | 25,4 | 13,2 | 37 | anzeigen | 609 0290 0000 | |
|
|||||||||||
GPN 609 BL 300 | 35 | 28,4 | 30 | 12,8 | 28,6 | 26,2 | 13 | 37,5 | anzeigen | 609 0300 0000 | |
|
|||||||||||
GPN 609 BL 330 | 41 | 32,1 | 33 | 6,5 | 31,7 | 30 | 7,7 | 40,5 | anzeigen | 609 0330 0000 | |
|
|||||||||||
GPN 609 BL 670 | 71,8 | 65,8 | 66,8 | 10,5 | 65,4 | 64,3 | 11 | 50,9 | anzeigen | 609 0670 0000 | |
|
Maße in mm
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf den Seiten 166/167.
* Substances of very high concern gemäß EU-REACH-VO
