Kegelverschluss mit seitlicher Lasche – GPN 608
Der Kegelverschluss mit seitlicher Lasche GPN 608 ist universell einsetzbar als Kappe oder Stopfen und schützt Bohrungen und Innengewinde und Bolzen und Außengewinde. Die Grifflasche mit geschütztem Laschendesign ermöglicht eine sehr schnelle Montage und Demontage. Die Konizität eignet sich bestens zur Überbrückung von Toleranzen.
- Kegelverschluss für den Innen- und Außenschutz
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Zwei nachhaltige Varianten aus Post-Consumer-Rezyklat verfügbar

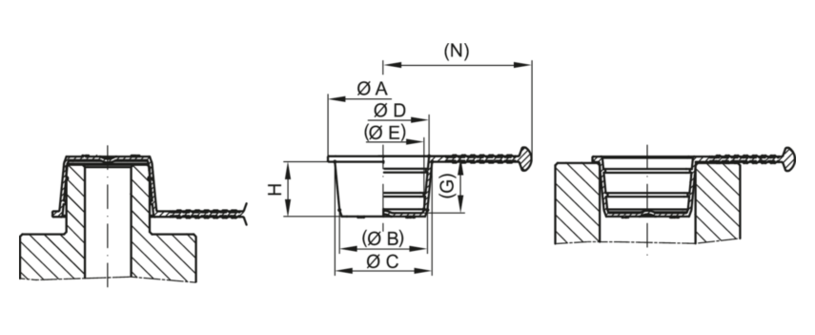

Abmessungen
Innenanwendung. |
Außenanwendung. |
Innenanwendung. |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Artikel
|
A
|
B
|
C
|
D
|
E
|
G
|
H
|
N
|
CAD
|
Bestell-Nr.
|
|
GPN 608 BL 90 PCR-PE / PE-LD, gelb | 11 | 7 | 9 | 7,8 | 5,5 | 9,3 | 8,8 | 17,5 | anzeigen | 60800900073 | |
|
|||||||||||
GPN 608 BL 100 PCR-PE / PE-LD, gelb | 12 | 8 | 10 | 8,8 | 6,4 | 9,3 | 8,8 | 1,8 | anzeigen | 60801000073 | |
|
|||||||||||
GPN 608 BL 110 PCR-PE / PE-LD, gelb | 13 | 9 | 11 | 9,8 | 7,4 | 9,3 | 8,8 | 18,5 | anzeigen | 60801200073 | |
|
|||||||||||
GPN 608 BL 130 PCR-PE / PE-LD, gelb | 15 | 11 | 13 | 11,8 | 9,4 | 10,3 | 9,8 | 19,5 | anzeigen | 60801300073 | |
|
|||||||||||
GPN 608 BL 140 PCR-PE / PE-LD, gelb | 16 | 12 | 14 | 12,7 | 10,5 | 11,3 | 10,8 | 20 | anzeigen | 60801400073 | |
|
|||||||||||
GPN 608 BL 150 PCR-PE / PE-LD, gelb | 18 | 13 | 15 | 13,7 | 11,3 | 11,3 | 10,8 | 24 | anzeigen | 60801500073 | |
|
|||||||||||
GPN 608 BL 160 PCR-PE / PE-LD, gelb | 19 | 14,1 | 15,9 | 14,7 | 12,3 | 11,2 | 10,8 | 24,5 | anzeigen | 60801600073 | |
|
|||||||||||
GPN 608 BL 170 PCR-PE / PE-LD, gelb | 19,9 | 14,9 | 16,8 | 15,7 | 13,4 | 11,2 | 10,8 | 25 | anzeigen | 60801700073 | |
|
|||||||||||
GPN 608 BL 180 PCR-PE / PE-LD, gelb | 20,9 | 16,1 | 17,8 | 16,7 | 14,4 | 11,2 | 10,8 | 25,5 | anzeigen | 60801800073 | |
|
|||||||||||
GPN 608 BL 190 PCR-PE / PE-LD, gelb | 21,9 | 17,2 | 18,9 | 17,7 | 15,4 | 11,2 | 10,8 | 26 | anzeigen | 60801900073 | |
|
|||||||||||
GPN 608 BL 200 PCR-PE / PE-LD, gelb | 22,9 | 18,1 | 19,9 | 18,7 | 16,4 | 12,2 | 11,8 | 31,5 | anzeigen | 60802000073 | |
|
|||||||||||
GPN 608 BL 210 PCR-PE / PE-LD, gelb | 23,8 | 19,2 | 20,7 | 19,7 | 17,4 | 12,2 | 11,8 | 32 | anzeigen | 60802100073 | |
|
|||||||||||
GPN 608 BL 220 PCR-PE / PE-LD, gelb | 25 | 20,3 | 22,1 | 20,7 | 18,1 | 12,2 | 11,8 | 32,5 | anzeigen | 60802200073 | |
|
|||||||||||
GPN 608 BL 230 PCR-PE / PE-LD, gelb | 26 | 21 | 23 | 21,7 | 19,4 | 12,3 | 11,8 | 33 | anzeigen | 60802300073 | |
|
|||||||||||
GPN 608 BL 240 PCR-PE / PE-LD, gelb | 27 | 22 | 24 | 22,7 | 20,4 | 12,3 | 11,8 | 33,5 | anzeigen | 60802400073 | |
|
|||||||||||
GPN 608 BL 250 PCR-PE / PE-LD, gelb | 27,9 | 23,3 | 24,7 | 23,7 | 21,4 | 12,2 | 11,8 | 34 | anzeigen | 60802500073 | |
|
|||||||||||
GPN 608 BL 260 PCR-PE / PE-LD, gelb | 28,9 | 24,2 | 25,7 | 24,7 | 22,4 | 12,2 | 11,8 | 34,5 | anzeigen | 60802600073 | |
|
|||||||||||
GPN 608 BL 270 PCR-PE / PE-LD, gelb | 29,9 | 25,2 | 26,8 | 25,7 | 23,4 | 13,2 | 12,8 | 35 | anzeigen | 60802700073 | |
|
|||||||||||
GPN 608 BL 280 PCR-PE / PE-LD, gelb | 31,9 | 26,1 | 27,9 | 26,7 | 24,5 | 13,2 | 12,8 | 36 | anzeigen | 60802800073 | |
|
|||||||||||
GPN 608 BL 290 PCR-PE / PE-LD, gelb | 33,8 | 27,2 | 28,8 | 27,7 | 25,4 | 13,2 | 12,8 | 37 | anzeigen | 60802900073 | |
|
|||||||||||
GPN 608 BL 300 PCR-PE / PE-LD, gelb | 35 | 28,4 | 30 | 28,6 | 26,2 | 13 | 12,8 | 37,5 | anzeigen | 60803000073 | |
|
|||||||||||
GPN 608 BL 330 PCR-PE / PE-LD, gelb | 41 | 32,1 | 33 | 31,7 | 30 | 7,7 | 6,5 | 40,5 | anzeigen | 60803300073 | |
|
|||||||||||
GPN 608 BL 670 PCR-PE / PE-LD, gelb | 71,8 | 65,8 | 66,8 | 65,4 | 64,3 | 11 | 10,5 | 50,9 | anzeigen | 60806700073 | |
|
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
