HV-Schutz – GPN 395 Form E

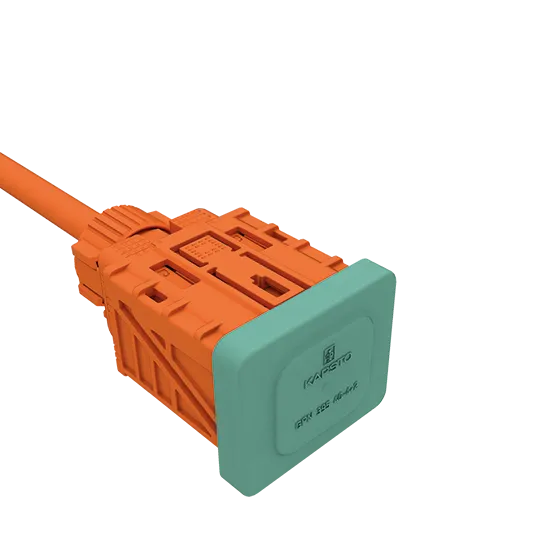

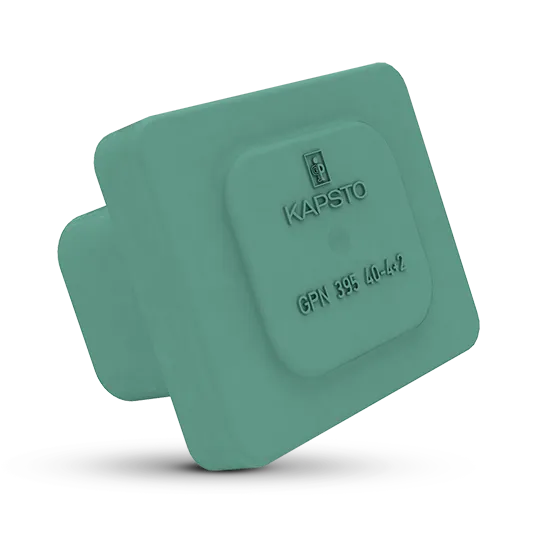

Der HV-Schutz GPN 395 Form E eignet sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Er bewahrt Stecker, z. B. im Bereich von Akkus, DC/DC-Umrichter, Bordladegeräten, Elektrosteckleisten und Hochspannungsverteilung, vor Korrosion, mechanischer Beschädigung und bieten Schutz vor Spritzwasser gemäß Schutzklasse IPX4. Die Steckerabdeckung besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


HV-Schutz für den Außenschutz


Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich


Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel


Diese neue Normreihe befindet sich aktuell in Entwicklung und wird bald erhältlich sein. Die aufgeführten Angaben sind entsprechend vorläufig und können sich ändern. Gerne berät Sie unser Team bei Fragen.

mehr Vorteile

Abmessungen

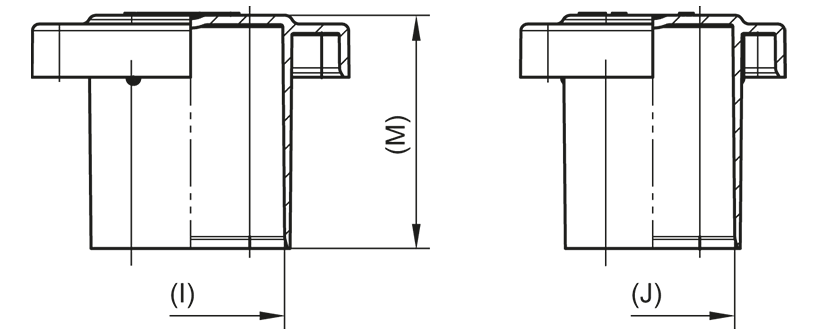

Zeichnung GPN 395 Form E - HV-Schutz
Standardfarben
türkisblau
Material
PCR-PP

Maße

Artikel
I
J
M
CAD
Bestell-Nr.
Bald erhältlich GPN 395 HV 40-4+2 PCR-PP, türkisblau 28 24,4 34,6 39503020000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Richtwerte für die Anwendung

Artikel
Kontaktanschlüsse
Polzahl Kontaktanschlüsse
Bald erhältlich GPN 395 HV 40-4+2 PCR-PP, türkisblau HPS
  • 2
  • 4

Der Artikel besteht aus 98 % PCR-PP und 2 % Farbe, die auf einem PIR-Träger basiert. Der eingesetzte Kunststoff besteht aus 100 % PCR.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

Produktvorteile

<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat
<p><strong>Passender.</strong></p>

Passender.

Zum Schutz von Hochvolt-Steckverbindersystemen – geschütztes Design.
<p><strong>Zeitsparender.</strong></p>

Zeitsparender.

Schnelle Demontage durch rutschfeste Griffflächen. Beidseitige Montage möglich.
<p><strong>Abdichtender.</strong></p>

Abdichtender.

Schutz gegen Spritzwasser aus allen Richtungen (IPX4) je nach konkreter Steckerausführung und Qualität.
<p><strong>Sauberer.</strong></p>

Sauberer.

Produktion nach VDA Band 19 und ISO 16232 im Sauberraum auf Anfrage möglich.
