HV-Schutz – GPN 380 Form B
Der HV-Schutz GPN 380 Form B eignen sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Sie bewahren Stecker der Hersteller TE Connectivity (HVP 800), z. B. im Bereich von der Batterie zum Umrichter und Elektromotor, vor Korrosion und mechanischer Beschädigung. Die Steckerkappe besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
- HV-Schutz für den Außenschutz
- Geeignet für HV-Kontaktanschlüsse HVP 800
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
100% Post-Consumer-Rezyklat

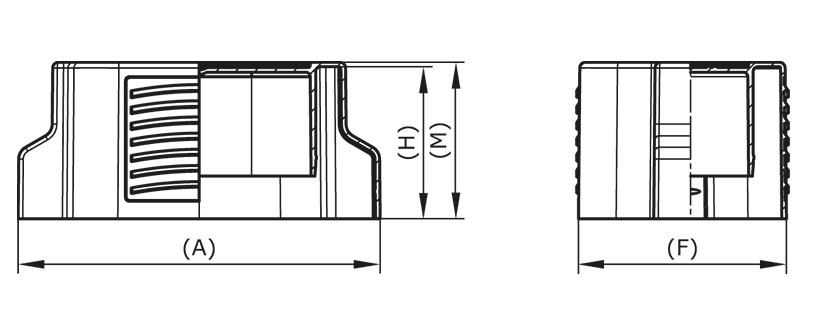

Abmessungen
|
Maße |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Artikel
|
A
|
F
|
H
|
I
|
J
|
M
|
CAD
|
Bestell-Nr.
|
|
| Bald erhältlich GPN 380 HV 630 5+2 PCR-PP, türkisblau | 51,6 | 37,6 | 33,3 | 36,6 | 24,4 | 34,3 | anzeigen | 38006110000 | |
|
|
|||||||||
| Neu GPN 380 HV 270-2 PCR-PP, türkisblau | 55,2 | 55 | 36 | 47,3 | 42,7 | 37 | anzeigen | 38005080000 | |
|
|
|||||||||
| Neu GPN 380 HV Class 5 PCR-PP, türkisblau | 64,2 | 52,4 | 32,8 | 33,8 | anzeigen | 38008010000 | |||
|
|
|||||||||
| Neu GPN 380 HV 300-2 PCR-PP, türkisblau | 72,7 | 57,6 | 33,7 | 70,6 | 57,6 | 34,7 | anzeigen | 38005070000 | |
|
|
|||||||||
| Bald erhältlich GPN 380 HV 35-2 PCR-PP, türkisblau | 78,9 | 74,2 | 37,4 | 58,9 | 52,9 | 38,4 | anzeigen | 38006100000 | |
|
|
|||||||||
| Neu GPN 380 HV 800-2 PCR-PP, türkisblau | 79,4 | 45,6 | 33,3 | 51,2 | 31,1 | 34,3 | anzeigen | 38006010000 | |
|
|
|||||||||
Maße in mm.
Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.
Richtwerte für die Anwendung
|
Artikel
|
Kontaktanschlüsse
|
Polzahl Kontaktanschlüsse
|
|
|---|---|---|---|
| Neu GPN 380 HV Class 5 PCR-PP, türkisblau |
|
||
| Bald erhältlich GPN 380 HV 35-2 PCR-PP, türkisblau | HC-STAK |
|
|
| Neu GPN 380 HV 800-2 PCR-PP, türkisblau | HVP |
|
|
| Neu GPN 380 HV 270-2 PCR-PP, türkisblau | HVR |
|
|
| Neu GPN 380 HV 300-2 PCR-PP, türkisblau | HVR |
|
|
| Bald erhältlich GPN 380 HV 630 5+2 PCR-PP, türkisblau | OBC |
|
|
Der Artikel besteht aus 98 % PCR-PP und 2 % Farbe, die auf einem PIR-Träger basiert. Der eingesetzte Kunststoff besteht aus 100 % PCR.
Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.
Produktvorteile
Ressourcenschonender.
Passender.
Zeitsparender.
Abdichtender.
Sauberer.
