HV-Schutz – GPN 380 Form A

Der HV-Schutz GPN 380 Form A eignen sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Sie bewahren Stecker der Hersteller Rosenberger (HVR 200), z. B. im Bereich von der Batterie zum Umrichter und Elektromotor, vor Korrosion und mechanischer Beschädigung und bieten Schutz vor Spritzwasser gemäß Schutzklasse IPX4. Die Steckerkappe besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.


  • HV-Schutz für den Außenschutz
  • Geeignet für HV-Kontaktanschlüsse HVR 200
  • Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
  • Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
mehr Vorteile

Abmessungen

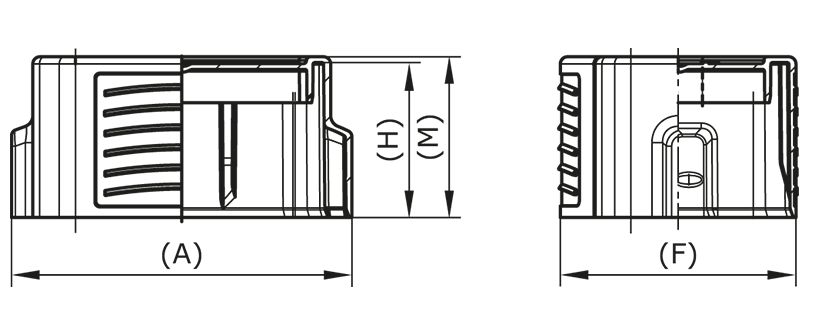

Zeichnung HV-Schutz -  GPN 380 Form A
Standardfarben
türkisblau
Material
PCR-PP
Technisches Datenblatt
Hier Preise und Konditionen direkt online einsehen und noch einfacher bestellen.

Maße

Artikel
A
F
H
I
J
M
CAD
Bestell-Nr.
Neu GPN 380 HV 200-2 PCR-PP, türkisblau 59,4 41,1 27 45,8 32,3 28 38005010000

Maße in mm.

Informationen zu Werkstoffen, Farben, Zeichnungen und Verwendung unserer Artikel finden Sie auf der Website und im Kapitel 4 Werkstoffe und Verwendung.

Richtwerte für die Anwendung

Artikel
Kontaktanschlüsse
Polzahl Kontaktanschlüsse
Neu GPN 380 HV 200-2 PCR-PP, türkisblau HVR
  • 2 + 2

Der Artikel besteht aus 98 % PCR-PP und 2 % Farbe, die auf einem PIR-Träger basiert. Der eingesetzte Kunststoff besteht aus 100 % PCR.

Bei diesen Artikeln sind Farbabweichungen sowie fertigungstechnisch nicht vollständig zu vermeidende schwarze Punkte zulässig. Wir empfehlen, vor Serieneinsatz Funktionstests durchzuführen.

Produktvorteile

<p><strong>Ressourcenschonender.</strong></p>

Ressourcenschonender.

Der eingesetzte Kunststoff besteht aus 100 % Rezyklat

<p><strong>Passender.</strong></p>

Passender.

Zum Schutz von Hochvolt-Steckverbindersystemen – geschütztes Design.
<p><strong>Zeitsparender.</strong></p>

Zeitsparender.

Schnelle Demontage durch rutschfeste Griffflächen.
<p><strong>Abdichtender.</strong></p>

Abdichtender.

Schutz gegen Spritzwasser aus allen Richtungen (IPX4) je nach konkreter Steckerausführung und Qualität.
<p><strong>Sauberer.</strong></p>

Sauberer.

Produktion nach VDA Band 19 und ISO 16232 im speziell eingerichteten Sauberraum auf Anfrage möglich.
