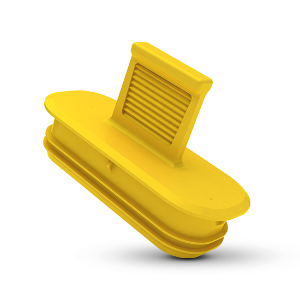

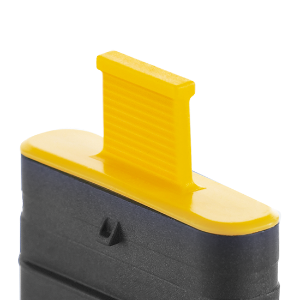

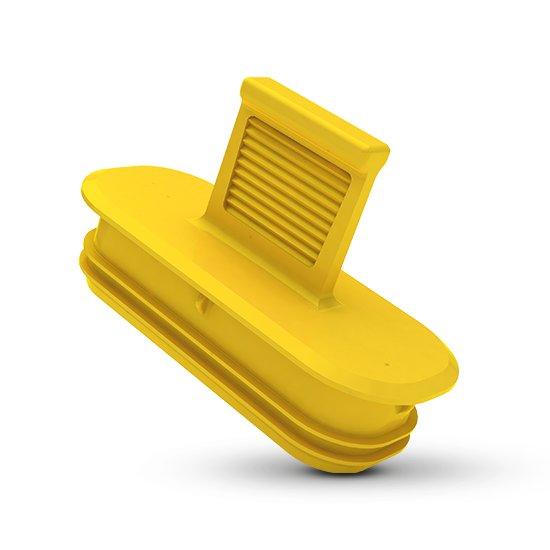

Ochrana konektorů - GPN 360 Typ A

Krytky GPN 360 Typ A slouží k ochraně konektorů jako např. MLK, SLK a MAK, a stejně tak jsou vhodné pro oválné otvory. Praktické úchytky zajišťují rychlou demontáž a obvodové lamely ideálně utěsní konektory. Dvojité lamely zátek brání vniknutí kapalin.


  • Ochrana kontaktů
  • je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
  • K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
další výhody

Rozměry

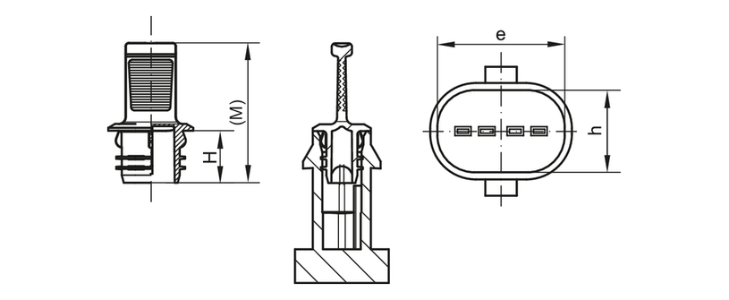

Zeichnung Verschlussstopfen - GPN 351 Form A
Standardní barvy
žlutá
Materiál
PCR-PE / PE-LD
Zde si můžete prohlédnout ceny a podmínky přímo online a objednávat ještě snadněji.
Rozměry
Artikl
e
h
H
M
CAD
Obj. č.
GPN 360 KS 1006 PCR-PE / PE-LD, žlutá 9,8 5,8 7,7 20,7 36010060073
GPN 360 KS 1406 PCR-PE / PE-LD, žlutá 13,8 5,8 7,7 20,7 36014060073
GPN 360 KS 2008 PCR-PE / PE-LD, žlutá 19,5 7,15 7,7 20,7 36020080073
GPN 360 KS 2009 PCR-PE / PE-LD, žlutá 20,2 9,87 7,7 20,7 36020090073
GPN 360 KS 2408 PCR-PE / PE-LD, žlutá 23,15 7,15 7,7 20,7 36024080073
GPN 360 KS 2808 PCR-PE / PE-LD, žlutá 27,15 7,15 7,7 20,7 36028080073
GPN 360 KS 2813* PCR-PE / PE-LD, žlutá 27,7 12,6 7,7 20,7 36028130073
GPN 360 KS 2922* PCR-PE / PE-LD, žlutá 28,2 21,35 7,7 20,7 36029220073
GPN 360 KS 3112 PCR-PE / PE-LD, žlutá 31,2 12,1 7,5 20,5 36031120073
GPN 360 KS 3116 PCR-PE / PE-LD, žlutá 31,2 16 6 22,2 36031160073
GPN 360 KS 3608 PCR-PE / PE-LD, žlutá 35,15 7,15 7,7 20,7 36036080073
GPN 360 KS 3715 PCR-PE / PE-LD, žlutá 36,2 14,5 7,7 20,7 36037150073
GPN 360 KS 3912 PCR-PE / PE-LD, žlutá 39,1 11,8 8 21 36039120073
GPN 360 KS 4117 PCR-PE / PE-LD, žlutá 41,9 17,9 7,7 20,7 36041170073
GPN 360 KS 4817* PCR-PE / PE-LD, žlutá 47,6 16,6 10 31,2 36048170073

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výběr krytek pro ochranu vnějších závitů

Artikl
Kontaktní připojení
GPN 360 KS 1006 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 2
GPN 360 KS 1406 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 3
GPN 360 KS 2008 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 4
GPN 360 KS 2009 PCR-PE / PE-LD, žlutá
GPN 360 KS 2408 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 5
GPN 360 KS 2808 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 6
GPN 360 KS 2813* PCR-PE / PE-LD, žlutá MCON 1.2
  • 10
GPN 360 KS 2922* PCR-PE / PE-LD, žlutá MCON 1.2
  • 2
GPN 360 KS 3112 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 12
GPN 360 KS 3116 PCR-PE / PE-LD, žlutá
GPN 360 KS 3608 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 8
GPN 360 KS 3715 PCR-PE / PE-LD, žlutá MAK 12
  • 2
GPN 360 KS 3912 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 16
GPN 360 KS 4117 PCR-PE / PE-LD, žlutá MLK 1.2 AK
  • 14
GPN 360 KS 4817* PCR-PE / PE-LD, žlutá AMP 2.8
  • 20

Chránič kontaktů GPN 360 byl vyvinut pro speciální kompaktní zástrčkové spoje, které jsou uvedeny v tabulce použití. Chránič kontaktů je navíc vhodný i pro jiná připojení.

Ilustrace je příkladná. Jedná se o produkt z našeho standardního programu. Odchylky mezi jednotlivými velikostmi jsou možné.

Výhody Kvality

<p><strong>Normovaná ochrana.</strong></p>

Normovaná ochrana.

K ochraně kompaktních zástrček-přípojek, jako např. MLK, SLK a MAK.
<p><strong>Časově úspornější.</strong></p>

Časově úspornější.

Rychlá demontáž díky praktickému těsnicímu prvku.
<p><strong>Těsnící.<strong></p>

Těsnící.

V rámci určitých rozmezí zabraňuje přívodu kapalin.
<p><strong>Čistějš.</strong></p>

Čistějš.

Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
<p><strong>Více.</strong></p>

Více.

Hodí se také pro oválné otvory. Optimální upevnění upnutím díky oběhové lamele.
<p><strong>Šetřící zdroje.</strong></p>

Šetřící zdroje.

Směs recyklátu po spotřebě a primárního materiálu
