Elementy ochronne - GPN 950
Elementy ochronne GPN 950 można stosować jako nasadki albo zatyczki – do otworów, gwintów wewnętrznych i zewnętrznych oraz zakończeń rur. Wyposażone są w radełkowany kołnierz, ułatwiający montaż i demontaż.
- Elementy ochronne do ochrony powierzchni zewnętrznych
- Umożliwiają produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
- Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego
100% Post-Consumer Recyclate
Nowy materiał

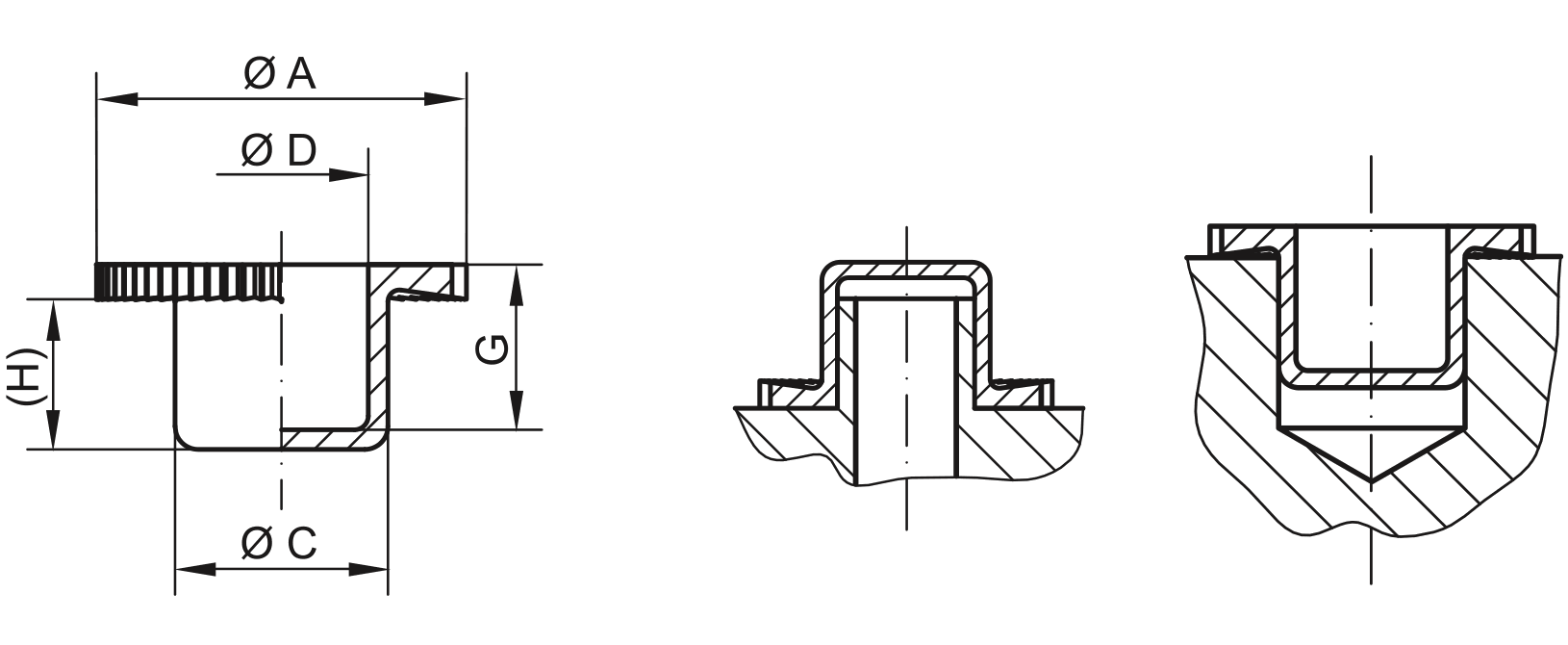

Wymiary
|
Zastosowanie wewnątrz pomieszczeń
|
Zastosowanie na zewnątrz
|
Zastosowanie wewnątrz pomieszczeń
|
||||||
|---|---|---|---|---|---|---|---|---|
|
Artykuł
|
A
|
C
|
D
|
G
|
H
|
CAD
|
Nr art.
|
|
| GPN 950 / 0054 PCR-PE / PE-LD, żółty | 10 | 5,4 | 3,9 | 7,3 | 6 | pokazać | 95000541073 | |
|
|
||||||||
| GPN 950 / 0067 PCR-PE / PE-LD, żółty | 10,5 | 6,7 | 5,2 | 7,8 | 7 | pokazać | 95000671073 | |
|
|
||||||||
| GPN 950 / 0072 PCR-PE / PE-LD, żółty | 14 | 7,2 | 5,7 | 7,2 | 6,5 | pokazać | 95000721073 | |
|
|
||||||||
| GPN 950 / 0092 PCR-PE / PE-LD, żółty | 16 | 9,6 | 7,7 | 7,2 | 6,5 | pokazać | 95000921073 | |
|
|
||||||||
| GPN 950 / 0105 PCR-PE / PE-LD, żółty | 20 | 10,5 | 8,4 | 6,2 | 5 | pokazać | 95001051073 | |
|
|
||||||||
| GPN 950 / 0106 PCR-PE / PE-LD, żółty | 18 | 10,6 | 9 | 9,2 | 8,5 | pokazać | 95001061073 | |
|
|
||||||||
| GPN 950 / 0126 PCR-PE / PE-LD, żółty | 20 | 12,6 | 11 | 9,2 | 8 | pokazać | 95001261073 | |
|
|
||||||||
| GPN 950 / 0131 PCR-PE / PE-LD, żółty | 22 | 13,1 | 11,5 | 9,2 | 8 | pokazać | 95001311073 | |
|
|
||||||||
| GPN 950 / 0147 PCR-PE / PE-LD, żółty | 22 | 14,7 | 13,1 | 11,2 | 10 | pokazać | 95001471073 | |
|
|
||||||||
| GPN 950 / 0157 PCR-PE / PE-LD, żółty | 20 | 15,7 | 13,5 | 8,9 | 8 | pokazać | 95001571073 | |
|
|
||||||||
| GPN 950 / 0168 PCR-PE / PE-LD, żółty | 24 | 16,8 | 15,5 | 9,2 | 8,5 | pokazać | 95001681073 | |
|
|
||||||||
| GPN 950 / 0180 PCR-PE / PE-LD, żółty | 24 | 18 | 16 | 8 | 7,2 | pokazać | 95001801073 | |
|
|
||||||||
| GPN 950 / 0188 PCR-PE / PE-LD, żółty | 28 | 18,8 | 17,5 | 11,2 | 10 | pokazać | 95001881073 | |
|
|
||||||||
| GPN 950 / 0193 PCR-PE / PE-LD, żółty | 28 | 19,3 | 17,7 | 11,2 | 10 | pokazać | 95001931073 | |
|
|
||||||||
| GPN 950 / 0208 PCR-PE / PE-LD, żółty | 30 | 20,8 | 19,5 | 11,2 | 10 | pokazać | 95002081073 | |
|
|
||||||||
| GPN 950 / 0229 PCR-PE / PE-LD, żółty | 31,8 | 22,9 | 21,7 | 11,4 | 10 | pokazać | 95002291073 | |
|
|
||||||||
| GPN 950 / 0250 PCR-PE / PE-LD, żółty | 33,5 | 25,1 | 23,6 | 11,3 | 10 | pokazać | 95002501073 | |
|
|
||||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Korzyści jakościowe
Uniwersalniej.
Do uniwersalnego zastosowania jako zatyczka lub nasadka.
Czyściej.
Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
Lepiej.
Z nacinanym rantem. Stosowane do otworów, gwintów wewnętrznych i zewnętrznych lub zakończeń rur.
Oszczędzając zasoby naturalne.
Mieszanka recyklatu poużytkowego i materiału pierwotnego
Do pobrania
Alternatywna seria standardowa
