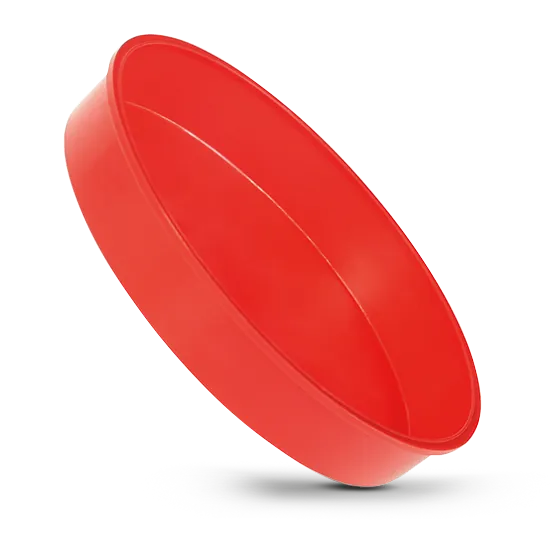

Dopuri conice cu pereți subțiri - GPN 601

Dopurile cu pereți subțiri GPN 601 sunt utilizabile ca şi capac sau dop şi sunt adecvate pentru protecţia filetelor exterioare sau obturarea orificiilor găurite şi deschiderilor. Varianta de execuţie cu perete subţire conduce la o montare şi demontare mai rapidă şi la un consum mai scăzut de material în producţie. Conicitatea este adecvată cel mai bine pentru acoperirea de intervale de toleranţe.


  • Dopuri cu pereți subțiri pentru protecţia interioară şi exterioară
  • Posibilă producţia conform ISO 16232 în spaţiu curat special amenajat
mai multe avantaje

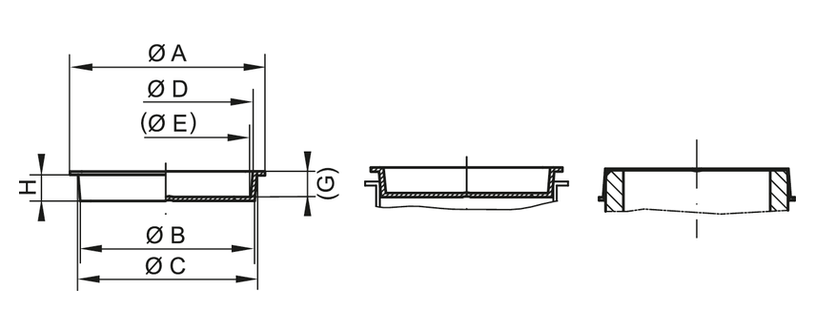

Dimensiuni

Culori standard
rot
Material
PE-LLD
Aplicație pentru interior
Aplicație în aer liber
Aplicație pentru interior
Articol
A
B
C
D
E
G
H
CAD
Comanda nr.
GPN 601 D 1055* PE-LLD, rot 110 103 105,5 104 102 17 16 60110550000
GPN 601 D 728 PE-LLD, rot 79 68,7 71,2 69,6 67,2 13,5 13,5 60107280000
GPN 601 D 1070 PE-LLD, rot 117 105 107 106 103,5 17,2 16 60110700000
GPN 601 D 1090 PE-LLD, rot 117 107 109 108 106 19 17 60110900000
GPN 601 D 1215 PE-LLD, rot 128 119,5 121,5 120 118 15,9 15,3 60112150000
GPN 601 D 1230 PE-LLD, rot 130 120 123 121,5 118 24,4 23 60112300000
GPN 601 D 1290 PE-LLD, rot 136 126 129 128 125 26,5 25 60112900000
GPN 601 D 1306 PE-LLD, rot 136 128 130,6 129 127 24,2 23 60113060000
GPN 601 D 1380 PE-LLD, rot 144 135 138 137 134 24,4 23 60113800000

Dimensiuni în mm

Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.

*Aceste dimensiuni sunt furnizate cu alezaj.

Avantaje de calitate

Economisește timp.
Economisește timp.
Manevrare ușoară datorită faptului că este o versiune cu pereți mai subțiri a GPN 600.
Mai ușor.
Mai ușor.
Mai puține materiale utilizate în timpul producției.
Mai versatil.
Mai versatil.
Poate fi utilizat universal ca dop sau capac. Designul conic este ideal pentru acomodarea toleranțelor.
Mai curat.
Mai curat.
Producție în conformitate cu VDA Band 19 și ISO 16232 în camera sterilă special echipată, la cerere.
Mai bun.
Mai bun.
Pentru a închide orificiile și deschiderile interioare sau pentru a proteja știfturile și filetele exterioare.
