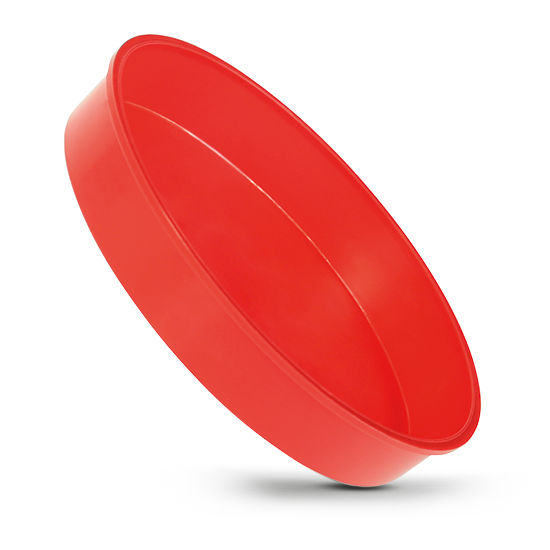

Zatyczki cienkościenne - GPN 602

Zatyczki cienkościenne GPN 602 można stosować jako zatyczki albo nasadki do ochrony gwintów zewnętrznych albo do zaślepiania otworów. Dzięki cienkościennemu wykonaniu montaż i demontaż odbywa się szybciej, a także zużywa się mniej materiału podczas produkcji. Stożkowaty kształt najlepiej kompensuje tolerancje.


  • Zatyczki cienkościenne do ochrony powierzchni wewnętrznych i zewnętrznych
  • Umożliwiają produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
więcej korzyści

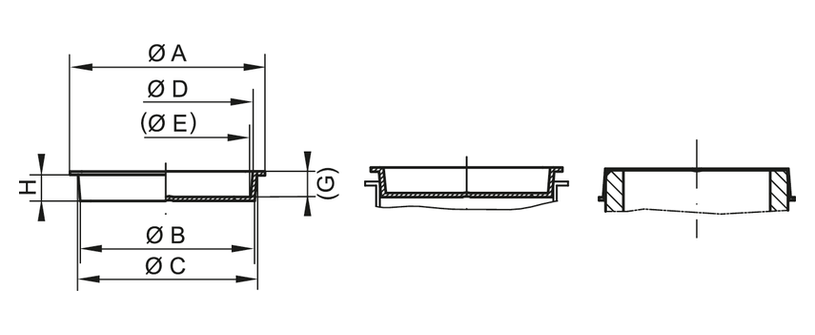

Wymiary

Standardowe kolory
rot
Materiał
PP-C
Surowce i zastosowanie
Zastosowanie wewnątrz pomieszczeń
Zastosowanie na zewnątrz
Artykuł
A
B
C
H
D
E
G
CAD
Nr art.
GPN 602 D 1055* PP-C, rot 110 103 105 16 104 102 17 60210550000
GPN 602 D 1070 PP-C, rot 117 104,5 107 16 106 103,5 17,2 60210700000
GPN 602 D 1090 PP-C, rot 117 106 109 17 107,5 106 18,4 60210900000
GPN 602 D 1230 PP-C, rot 130 119,5 123 23 122 118 24,4 60212300000
GPN 602 D 1290 PP-C, rot 136 126 129 25 128 127 26,5 60212900000
GPN 602 D 1306 PP-C, rot 136,5 128 130,6 23 129 127 24,2 60213060000
GPN 602 D 1380 PP-C, rot 144 135 138 23 137 134 24,4 60213800000

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

*Rozmiary te dostarczane są z otworem.

Korzyści jakościowe

Szybciej.
Szybciej.
Szybszy montaż i demontaż dzięki cienkim ściankom.
Lżej.
Lżej.
Mniejsze zużycie materiału podczas produkcji.
Uniwersalniej.
Uniwersalniej.
Uniwersalne zastosowanie jako zatyczki lub nasadki. Stożkowość nadaje się najlepiej do wyrównywania tolerancji.
Czyściej.
Czyściej.
Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
Lepiej.
Lepiej.
do zaślepiania otworów i wierceń lub do ochrony krawędzi zewnętrznych.
