KAPSTO® PROGRAM STANDARDOWY

Osłony wtyków HV - GPN 380 Typ A

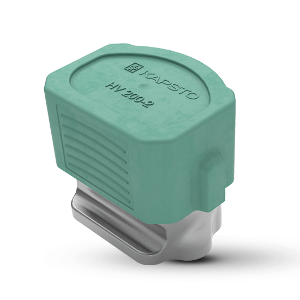

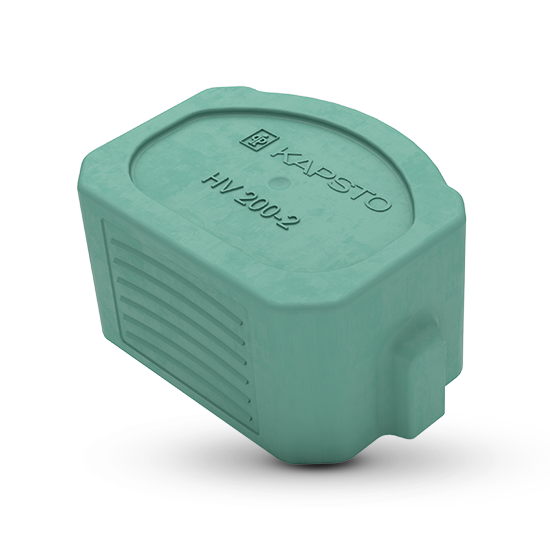

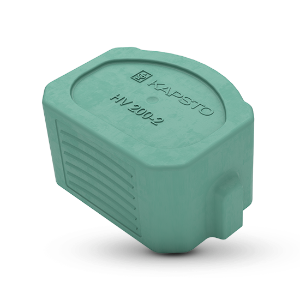

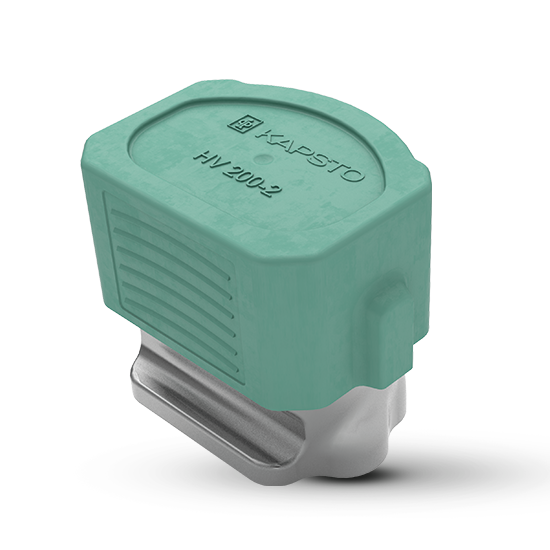

Nasadki na wtyki wysokiego napięcia GPN 380 Typ A stosuje się w częściach i komponentach pojazdów hybrydowych i elektrycznych. Chronią wtyki produkcji firmy Rosenberger (HVR 200), np. w zakresie od baterii do falownika i silnika elektrycznego, przed korozją i uszkodzeniem mechanicznym, a także przed bryzgami wody zgodnie ze stopniem ochrony IPX4. Nasadka na wtyk posiada antypoślizgowe powierzchnie chwytne, umożliwiające szybki demontaż, przekonuje funkcjonalnym wzornictwem – zarejestrowanym wzorem zdobniczym. Zastosowane tworzywo sztuczne składa się z materiału poddanego recyklingowi.


  • Nasadki na wtyki wysokiego napięcia do ochrony powierzchni zewnętrznych
  • Do złączy wysokiego napięcia HVR 200
  • Umożliwiają produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
  • Zastosowany materiał z recyklingu wyróżniony znakiem Błękitnego Anioła

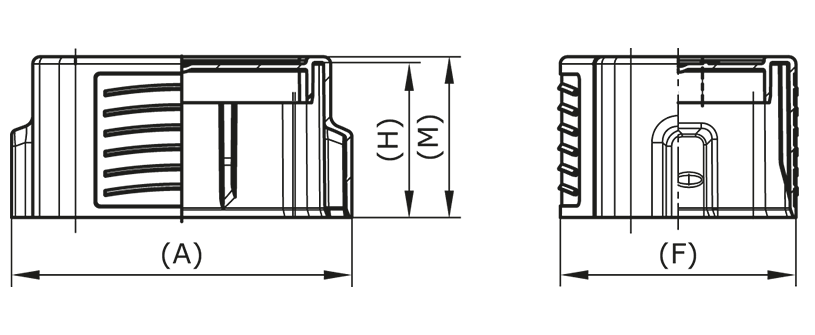

Wymiary

Standardowe kolory
recycling czerwony
Materiał
PCR-PP
Surowce i zastosowanie
Karta techniczna
Articolo
I
J
(M)
CAD
Nr art.
GPN 380 HV 200-2 45,8 32,3 28 380 0501 0000

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

*Artykuł składa się w 98 % z PCR-PP (Post Consumer Recyclate) i w 2 % z barwnika na nośniku PIR (Post Industrial Recyclate).

Wartości orientacyjne dla zastosowań

Liczba biegunów Rząd
Odpowiedni dla złączy stykowych Producent Typ konektora 2 1 2 Artykuł
HVR Rosenberger HVR 200 x x x GPN 380 HV 200-2

W przypadku tych artykułów dopuszczalne są odchylenia kolorystyczne, jak również czarne punkty, których nie można całkowicie uniknąć ze względu na technologię produkcji. Zalecamy, aby przed rozpoczęciem produkcji seryjnej przeprowadzić testy funkcjonalne.
