Eléments de protection - GPN 950

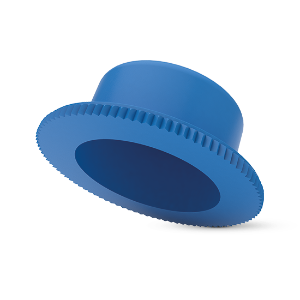

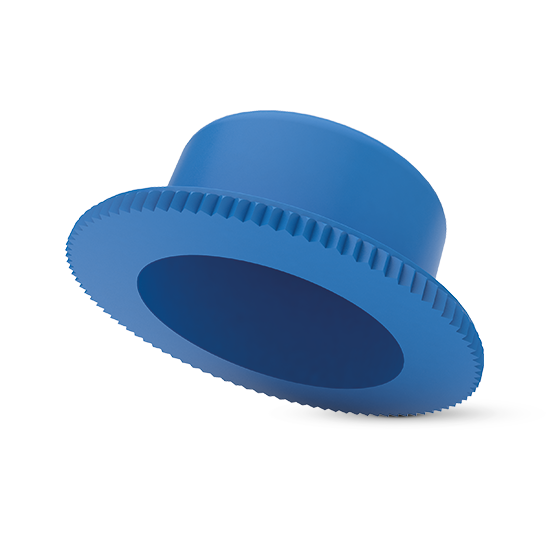

Les éléments de protection GPN 950 peuvent être utilisés de manière universelle comme capuchons ou bouchons pour les perçages, les filetages internes et externes ou les extrémités de tubes. Ils sont dotés d’une collerette moletée afin de faciliter le montage et le démontage.
- Éléments de protection pour la protection extérieure
- Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
- Deux variantes durables fabriquées à partir de matériaux recyclés post-consommation sont disponibles
Dimensions

Teinte
bleu recyclage
Matière
PCR-PE
|
Application intérieure
|
Application extérieure
|
Application intérieure
|
|
||||
---|---|---|---|---|---|---|---|---|
Article
|
A
|
C
|
D
|
G
|
H
|
CAD
|
Référence
|
|
GPN 950 / 0054 PCR-PE, bleu recyclage | 10 | 5,4 | 3,9 | 7,3 | 6 | afficher | 9500054RB61 | |
|
||||||||
GPN 950 / 0067 PCR-PE, bleu recyclage | 10,5 | 6,7 | 5,2 | 7,8 | 7 | afficher | 9500067RB61 | |
|
||||||||
GPN 950 / 0072 PCR-PE, bleu recyclage | 14 | 7,2 | 5,7 | 7,2 | 6,5 | afficher | 9500072RB61 | |
|
||||||||
GPN 950 / 0092 PCR-PE, bleu recyclage | 16 | 9,6 | 7,7 | 7,2 | 6,5 | afficher | 9500092RB61 | |
|
||||||||
GPN 950 / 0105 PCR-PE, bleu recyclage | 20 | 10,5 | 8,4 | 6,2 | 5 | afficher | 9500105RB61 | |
|
||||||||
GPN 950 / 0106 PCR-PE, bleu recyclage | 18 | 10,6 | 9 | 9,2 | 8,5 | afficher | 9500106RB61 | |
|
||||||||
GPN 950 / 0126 PCR-PE, bleu recyclage | 20 | 12,6 | 11 | 9,2 | 8 | afficher | 9500126RB61 | |
|
||||||||
GPN 950 / 0131 PCR-PE, bleu recyclage | 22 | 13,1 | 11,5 | 9,2 | 8 | afficher | 9500131RB61 | |
|
||||||||
GPN 950 / 0147 PCR-PE, bleu recyclage | 22 | 14,7 | 13,1 | 11,2 | 10 | afficher | 9500147RB61 | |
|
||||||||
GPN 950 / 0157 PCR-PE, bleu recyclage | 20 | 15,7 | 13,5 | 8,9 | 8 | afficher | 9500157RB61 | |
|
||||||||
GPN 950 / 0168 PCR-PE, bleu recyclage | 24 | 16,8 | 15,5 | 9,2 | 8,5 | afficher | 9500168RB61 | |
|
||||||||
GPN 950 / 0180 PCR-PE, bleu recyclage | 24 | 18 | 16 | 8 | 7,2 | afficher | 9500180RB61 | |
|
||||||||
GPN 950 / 0188 PCR-PE, bleu recyclage | 28 | 18,8 | 17,5 | 11,2 | 10 | afficher | 9500188RB61 | |
|
||||||||
GPN 950 / 0193 PCR-PE, bleu recyclage | 28 | 19,3 | 17,7 | 11,2 | 10 | afficher | 9500193RB61 | |
|
||||||||
GPN 950 / 0208 PCR-PE, bleu recyclage | 30 | 20,8 | 19,5 | 11,2 | 10 | afficher | 9500208RB61 | |
|
||||||||
GPN 950 / 0229 PCR-PE, bleu recyclage | 31,8 | 22,9 | 21,7 | 11,4 | 10 | afficher | 9500229RB61 | |
|
||||||||
GPN 950 / 0250 PCR-PE, bleu recyclage | 33,5 | 25,1 | 23,6 | 11,3 | 10 | afficher | 9500250RB61 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles aux pages 166/167.
Avantages qualité

Plus polyvalent.
Protection universelle utilisable en bouchon ou en capuchon.

Salle propre.
Possibilités de production selon les normes VDA tome 19 en ISO 16232 en salle propre isolée sur demande.

Plus performant.
Multiples utilisations possibles aussi bien pour la protection d'alésages, de taraudages, de filetages.

Plus respectueux de nos ressources.
Le plastique utilisé est composé à 100 % de matière recyclée.
