Image du produit, image du produit, site web
Application Bouchon d'étanchéité avec joint torique - GPN 738

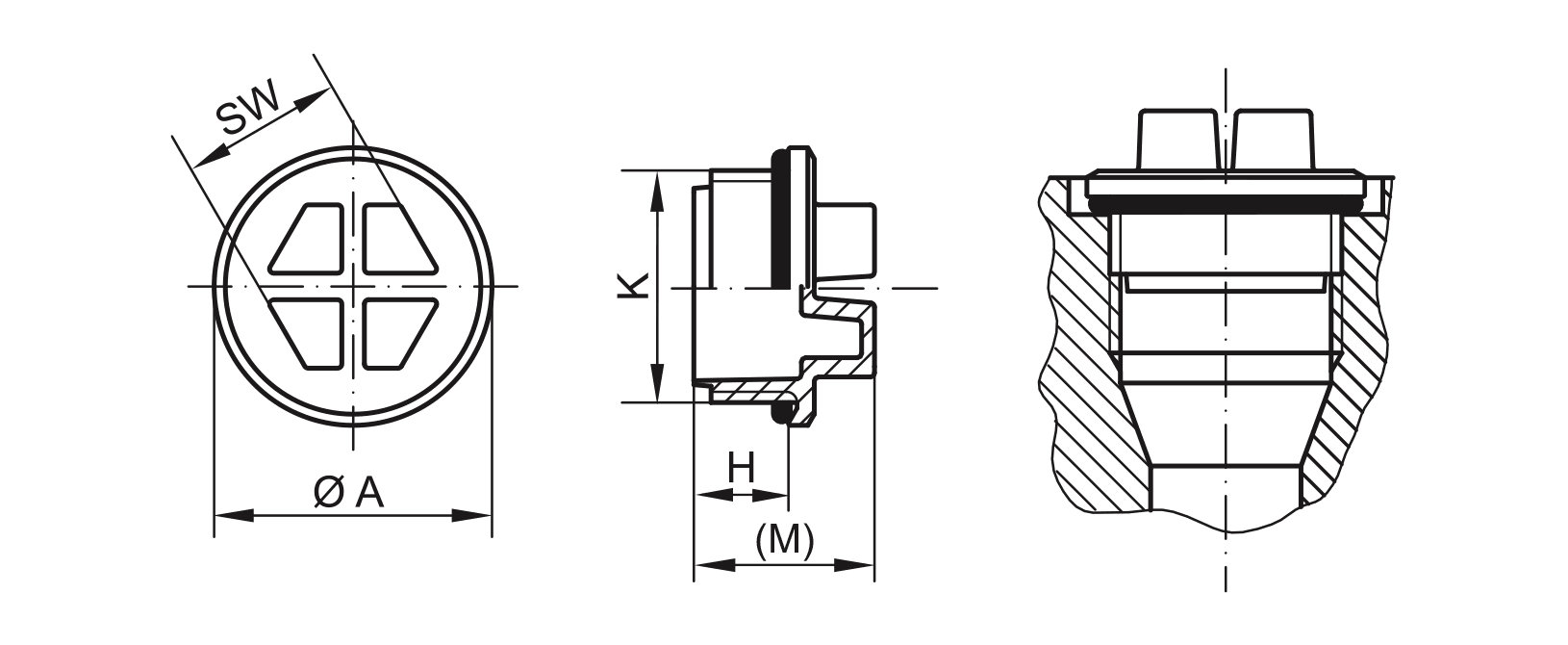

Dessin bouchon d'étanchéité avec joint torique - GPN 738
Bouchons filetés avec joint torique - GPN 738
Les bouchons d’étanchéité avec joint torique GPN 738 conviennent pour protéger les filetages conformément aux normes DIN 3852-1 et ISO 11926. Ils sont particulièrement adaptés aux exigences d’étanchéité élevées. Le matériau robuste est de grande qualité et particulièrement résistant aux chocs. La lèvre d'étanchéité et le joint torique empêchent l'infiltration et l'écoulement de liquides dans certaines limites. Le montage s’effectue à l’aide d’un tournevis ou d’une clé.
- Bouchons d’étanchéité avec joint torique pour une protection intérieure
Matière vierge
Dimensions
Teinte
jaune
Matière
PA 6
|
|
Applicable pour
|
Dimensions
|
|
|||||
|---|---|---|---|---|---|---|---|---|
|
Article
|
K
|
A
|
H
|
M
|
SW
|
CAD
|
Référence
|
|
| GPN 738 1 1/16 - 12 UN PA 6, jaune | 1 1/16 - 12 UN | 37,85 | 15 | 25 | 19 | afficher | 73826710000 | |
|
|
||||||||
| GPN 738 1 5/16 - 12 UN PA 6, jaune | 1 5/16 - 12 UN | 44,8 | 15 | 25 | 24 | afficher | 73826720000 | |
|
|
||||||||
| GPN 738 1 5/8 - 12 UN PA 6, jaune | 1 5/8 - 12 UN | 55,8 | 15 | 26 | 30 | afficher | 73826730000 | |
|
|
||||||||
| GPN 738 1 7/8 - 12 UN PA 6, jaune | 1 7/8 - 12 UN | 63,3 | 15 | 26 | 30 | afficher | 73826740000 | |
|
|
||||||||
| GPN 738 3/4 - 16 UNF PA 6, jaune | 3/4 - 16 UNF | 26,9 | 11 | 21 | 13 | afficher | 73826690000 | |
|
|
||||||||
| GPN 738 7/16 - 20 UNF PA 6, jaune | 7/16 - 20 UNF | 17,4 | 9 | 16 | 10 | afficher | 73826670000 | |
|
|
||||||||
| GPN 738 7/8 - 14 UNF PA 6, jaune | 7/8 - 14 UNF | 30,4 | 13 | 23 | 15 | afficher | 73826700000 | |
|
|
||||||||
| GPN 738 9/16 - 18 UNF PA 6, jaune | 9/16 - 18 UNF | 21,4 | 10 | 18 | 10 | afficher | 73826680000 | |
|
|
||||||||
| GPN 738 M 10 x 1 PA 6, jaune | M 10 x 1 | 15,4 | 8 | 15 | 7 | afficher | 73810100000 | |
|
|
||||||||
| GPN 738 M 12 x 1,5 PA 6, jaune | M 12 x 1,5 | 18,4 | 9 | 16 | 10 | afficher | 73812150000 | |
|
|
||||||||
| GPN 738 M 14 x 1,5 PA 6, jaune | M 14 x 1,5 | 20,4 | 9 | 17 | 10 | afficher | 73814150000 | |
|
|
||||||||
| GPN 738 M 16 x 1,5 PA 6, jaune | M 16 x 1,5 | 23,4 | 10 | 20 | 13 | afficher | 73816150000 | |
|
|
||||||||
| GPN 738 M 18 x 1,5 PA 6, jaune | M 18 x 1,5 | 25,4 | 11 | 21 | 13 | afficher | 73818150000 | |
|
|
||||||||
| GPN 738 M 22 x 1,5 PA 6, jaune | M 22 x 1,5 | 28,4 | 12 | 22 | 15 | afficher | 73822150000 | |
|
|
||||||||
| GPN 738 M 27 x 2 PA 6, jaune | M 27 x 2 | 33,35 | 15 | 25 | 19 | afficher | 73827200000 | |
|
|
||||||||
| GPN 738 M 33 x 2 PA 6, jaune | M 33 x 2 | 42,3 | 15 | 25 | 24 | afficher | 73833200000 | |
|
|
||||||||
| GPN 738 M 42 x 2 PA 6, jaune | M 42 x 2 | 51,3 | 15 | 26 | 24 | afficher | 73842200000 | |
|
|
||||||||
| GPN 738 M 48 x 2 PA 6, jaune | M 48 x 2 | 56,3 | 17 | 28 | 30 | afficher | 73848200000 | |
|
|
||||||||
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles aux pages 166/167.
La gravure est conforme à la série GPN 736.
Avantages qualité
Plus adapté.
Bouchons filetés d'étanchéité suivant les normes DIN 3852-1, ISO 11926.
Plus étanche.
La lèvre d'étanchéité et le joint torique empêchent l'infiltration et l'écoulement de liquides dans certaines limites.
Plus robuste.
Réalisé en polyamide d'une grande résistance aux chocs.
Plus performant.
Correspond à un GPN 736 avec un joint torique. Répond à des exigences d'étanchéité comme par exemple pour des surfaces d'étanchéité brutes, des températures et des temps de process élevés.
