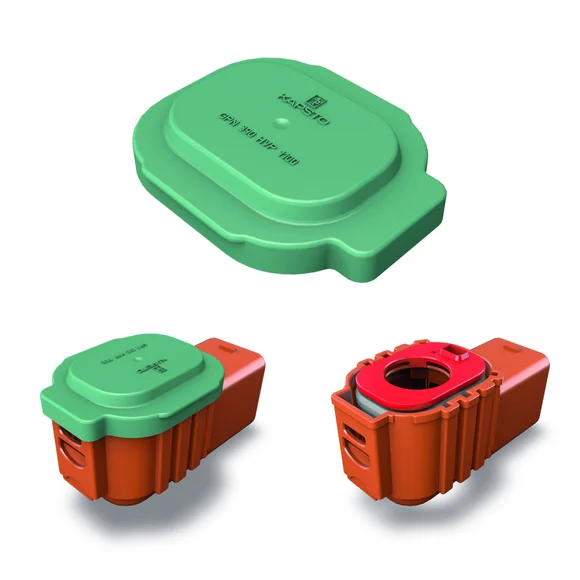

Protecteurs de connecteurs HT - GPN 390 Version A
La Protecteurs de connecteurs HT GPN 390 Forme A est conçue pour être utilisée sur les pièces et les composants des véhicules hybrides ou électriques. Elle protège les connecteurs, par exemple au niveau de la batterie vers l'onduleur et le moteur électrique, contre la corrosion et les dommages mécaniques et offre une protection contre les projections d'eau selon la classe de protection IPX4. La fiche possède des bords latéraux faciles à saisir pour un retrait rapide et séduit par son design fonctionnel en tant que modèle. Le plastique utilisé provient du recyclage post-consommation.
- Protection HV pour la protection extérieure
- Production possible selon la norme ISO 16232 dans une salle blanche spécialement équipée.
- Le matériau recyclé utilisé porte le label Ange bleu.
Cette nouvelle série de normes est en cours de développement et sera bientôt disponible. Les informations fournies ici sont donc provisoires et peuvent encore être modifiées. Notre équipe se tient à votre disposition pour répondre à vos questions.
100% recyclé post-consommation
Dimensions
|
Dimensions
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Article
|
A
|
F
|
B
|
C
|
D
|
E
|
H
|
I
|
J
|
M
|
CAD
|
Référence
|
|
| Bientôt disponible GPN 390 HV 0614 PCR-PP, bleu turquoise | afficher | ||||||||||||
|
|
|||||||||||||
| Bientôt disponible GPN 390 HV 270-2 PCR-PP, bleu turquoise | 47 | 63 | 44 | 49,2 | 8,7 | 44 | 49,2 | 11,1 | afficher | 39005010000 | |||
|
|
|||||||||||||
| Bientôt disponible GPN 390 HV STAK 35 PCR-PP, bleu turquoise | 85 | 69 | 60,3 | 66,3 | 59,7 | 53,7 | 38 | 60,3 | 66,3 | 10,8 | afficher | 39006130000 | |
|
|
|||||||||||||
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
Guide d'application
|
Article
|
Connexions de contact
|
||
|---|---|---|---|
| Bientôt disponible GPN 390 HV 0614 PCR-PP, bleu turquoise | |||
| Bientôt disponible GPN 390 HV STAK 35 PCR-PP, bleu turquoise | HC-STAK |
|
|
| Bientôt disponible GPN 390 HV 270-2 PCR-PP, bleu turquoise | HVR |
|
|
L'article est composé de 98 % de PCR-PP et de 2 % de couleur basée sur un support PIR. Le plastique utilisé est composé à 100 % de PCR.
Pour ces articles, les écarts de couleur ainsi que les points noirs, qui ne peuvent être complètement évités en raison de la technologie de production, sont autorisés. Nous recommandons que des tests fonctionnels soient effectués avant la production en série.
Avantages qualité
Plus respectueux de nos ressources.
Plus adapté.
Gain de temps.
Plus étanche.
Salle propre.
