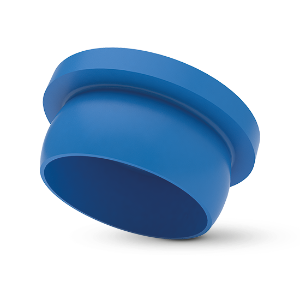

Závĕrové zátky - GPN 300 F

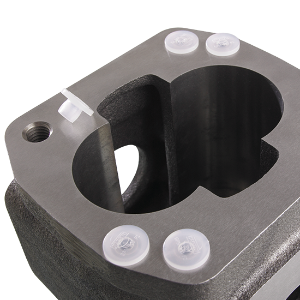

Závěrové zátky GPN 300 F lze použít na ochranu vnitřních závitů a otvorů, díky vypouklému dříku mají pevné usazení. Nízká hlava umožňuje prostorově úsporné použití.

závěrové zátky pro vnitřní ochranu
je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli

další výhody

100% post-konzumní recyklát

100% post-konzumní recyklát

Recyklovaná směs

Recyklovaná směs

Nový materiál

Nový materiál

Rozměry

Zeichnung, CAD für Website

Standardní barvy

modrá

Materiál

PCR-PE

Technický list

ukázat

Zde si můžete prohlédnout ceny a podmínky přímo online a objednávat ještě snadněji.

		Rozměry					Obj. č.
	Artikl	A	C	H	M	CAD	Obj. č.
	GPN 300 F 1 PCR-PE, modrá	5	3,1	2	3	ukázat	3000001RB61

	GPN 300 F 011 PCR-PE, modrá	7	4,7	1,8	2,6	ukázat	3000110RB61

	GPN 300 F 012 PCR-PE, modrá	9	6,6	4	5,2	ukázat	3000120RB61

	GPN 300 F 032 PCR-PE, modrá	13	8,8	7,5	9,5	ukázat	3000320RB61

	GPN 300 F 042 PCR-PE, modrá	13	10,3	5,5	7,5	ukázat	3000420RB61

	GPN 300 F 2 PCR-PE, modrá	14	7,2	6	8	ukázat	3000002RB61

	GPN 300 F 3 PCR-PE, modrá	14	8,4	6	8	ukázat	3000003RB61

	GPN 300 F 031 PCR-PE, modrá	14	8,6	4,5	6,5	ukázat	3000310RB61

	GPN 300 F 4 PCR-PE, modrá	14	9,2	4,5	6,5	ukázat	3000004RB61

	GPN 300 F 041 PCR-PE, modrá	14	9,4	4,5	6,5	ukázat	3000041RB61

	GPN 300 F 5 PCR-PE, modrá	14	10,7	5,5	7,5	ukázat	3000005RB61

	GPN 300 F 7 PCR-PE, modrá	16	11,7	7	9	ukázat	3000007RB61

	GPN 300 F 9 PCR-PE, modrá	16	12,3	7	9	ukázat	3000009RB61

	GPN 300 F 091 PCR-PE, modrá	16	13	7	9	ukázat	3000091RB61

	GPN 300 F 0315 PCR-PE, modrá	18	8,6	6	8	ukázat	3000315RB61

	GPN 300 F 10 PCR-PE, modrá	20	13,7	8	10	ukázat	3000010RB61

	GPN 300 F 11 PCR-PE, modrá	20	14,6	5,5	7,5	ukázat	3000011RB61

	GPN 300 F 112 PCR-PE, modrá	20	15	5,5	7,5	ukázat	3000112RB61

	GPN 300 F 111 PCR-PE, modrá	20	15	8	10	ukázat	3000111RB61

	GPN 300 F 12 PCR-PE, modrá	20	15,6	8	10	ukázat	3000012RB61

	GPN 300 F 142 PCR-PE, modrá	20	16,5	5,5	7,5	ukázat	3000142RB61

	GPN 300 F 141 PCR-PE, modrá	22	16,5	5,5	7,5	ukázat	3000141RB61

	GPN 300 F 14 PCR-PE, modrá	22	16,7	5,5	7,5	ukázat	3000014RB61

	GPN 300 F 15 PCR-PE, modrá	22	17,1	8	10,5	ukázat	3000015RB61

	GPN 300 F 17 PCR-PE, modrá	25	18,4	8	10,8	ukázat	3000017RB61

	GPN 300 F 18 PCR-PE, modrá	25	19,3	8	10,8	ukázat	3000018RB61

	GPN 300 F 183 PCR-PE, modrá	25	19,6	8	10,5	ukázat	3000183RB61

	GPN 300 F 19 PCR-PE, modrá	25	20,7	8	10,5	ukázat	3000019RB61

	GPN 300 F 184 PCR-PE, modrá	25	21,2	8	10	ukázat	3000184RB61

	GPN 300 F 181 PCR-PE, modrá	25	21,4	7,5	9,5	ukázat	3000181RB61

	GPN 300 F 182 PCR-PE, modrá	25	21,7	8	10,5	ukázat	3000182RB61

	GPN 300 F 231 PCR-PE, modrá	27	24,5	8,5	11	ukázat	3000231RB61

	GPN 300 F 21 PCR-PE, modrá	28	22,4	9	12	ukázat	3000021RB61

	GPN 300 F 211 PCR-PE, modrá	28	23,6	9	12	ukázat	3000211RB61

	GPN 300 F 22 PCR-PE, modrá	28	24	9	12	ukázat	3000022RB61

	GPN 300 F 23 PCR-PE, modrá	28	24,6	9	12	ukázat	3000023RB61

	GPN 300 F 232 PCR-PE, modrá	28	25,5	7,5	9,5	ukázat	3000232RB61

	GPN 300 F 233 PCR-PE, modrá	28	26,5	9	12	ukázat	3000233RB61

	GPN 300 F 24 PCR-PE, modrá	36	29	11,7	14,7	ukázat	3000024RB61

	GPN 300 F 241 PCR-PE, modrá	36	30,5	12	15	ukázat	3000241RB61

	GPN 300 F 242 PCR-PE, modrá	36	31	12	15	ukázat	3000242RB61

	GPN 300 F 25 PCR-PE, modrá	36	32	10	12,5	ukázat	3000025RB61

	GPN 300 F 26 PCR-PE, modrá	36	33,5	12	14	ukázat	3000026RB61

	GPN 300 F 27 PCR-PE, modrá	42	34,8	15	18	ukázat	3000027RB61

	GPN 300 F 271 PCR-PE, modrá	42	35,5	15	18	ukázat	3000271RB61

	GPN 300 F 28 PCR-PE, modrá	42	36,5	15	18	ukázat	3000028RB61

	GPN 300 F 30 PCR-PE, modrá	42	38,4	10	12,5	ukázat	3000030RB61

	GPN 300 F 301 PCR-PE, modrá	42	39	15	18	ukázat	3000301RB61

	GPN 300 F 31 PCR-PE, modrá	42	40	15	18	ukázat	3000031RB61

	GPN 300 F 311 PCR-PE, modrá	45	40,7	15	18	ukázat	3000311RB61

	GPN 300 F 312 PCR-PE, modrá	48	42,3	15	18	ukázat	3000312RB61

	GPN 300 F 32 PCR-PE, modrá	55	46	18	21	ukázat	3000032RB61

	GPN 300 F 33 PCR-PE, modrá	55	48,5	12	15	ukázat	3000033RB61

	GPN 300 F 35 PCR-PE, modrá	55	51,5	18	21	ukázat	3000035RB61

	GPN 300 F 37 PCR-PE, modrá	63	55	18	21	ukázat	3000037RB61

	GPN 300 F 38 PCR-PE, modrá	63	55,8	18	21	ukázat	3000038RB61

	GPN 300 F 40 PCR-PE, modrá	63	58	18	21	ukázat	3000040RB61

	GPN 300 F 402 PCR-PE, modrá	63	59	18	21,3	ukázat	3000402RB61

	GPN 300 F 401 PCR-PE, modrá	71	66	18	21,5	ukázat	3000401RB61

	GPN 300 F 41 PCR-PE, modrá	78	71	18	22	ukázat	3000410RB61

	GPN 300 F 411 PCR-PE, modrá	86	75,8	19	22	ukázat	3000411RB61

	GPN 300 F 42 PCR-PE, modrá	95	86	18	19,3	ukázat	3000042RB61

	GPN 300 F 44 PCR-PE, modrá	124	102,5	18	21,5	ukázat	3000044RB61

	GPN 300 F 47 PCR-PE, modrá	152	123,5	18	21,5	ukázat	3000047RB61

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výběr krytek pro ochranu vnějších závitů

		pro metrické závity
	Artikl	jemný závit						Standardní závit	Trubkový závit
	GPN 300 F 33 PCR-PE, modrá				M 50 x 2
	GPN 300 F 32 PCR-PE, modrá						M 50 x 4
	GPN 300 F 31 PCR-PE, modrá
	GPN 300 F 401 PCR-PE, modrá						M 70 x 4
	GPN 300 F 031 PCR-PE, modrá							M 10
	GPN 300 F 40 PCR-PE, modrá						M 62 x 4	M 64
	GPN 300 F 42 PCR-PE, modrá						M 90 x 4
	GPN 300 F 312 PCR-PE, modrá					M 45 x 3
	GPN 300 F 411 PCR-PE, modrá
	GPN 300 F 44 PCR-PE, modrá					M 105 x 3
	GPN 300 F 47 PCR-PE, modrá				M 125 x 2
	GPN 300 F 0315 PCR-PE, modrá							M 10
	GPN 300 F 1 PCR-PE, modrá							M 3,5
	GPN 300 F 5 PCR-PE, modrá			M 12 x 1,5				M 12
	GPN 300 F 10 PCR-PE, modrá			M 15 x 1,5
	GPN 300 F 111 PCR-PE, modrá			M 16 x 1,5
	GPN 300 F 112 PCR-PE, modrá			M 16 x 1,5
	GPN 300 F 15 PCR-PE, modrá			M 18 x 1,5
	GPN 300 F 14 PCR-PE, modrá			M 18 x 1,5
	GPN 300 F 183 PCR-PE, modrá			M 21 x 1,5				M 22
	GPN 300 F 19 PCR-PE, modrá			M 22 x 1,5
	GPN 300 F 22 PCR-PE, modrá			M 25 x 1,5				M 27
	GPN 300 F 24 PCR-PE, modrá			M 30 x 1,5
	GPN 300 F 242 PCR-PE, modrá			M 32 x 1,5					1
	GPN 300 F 25 PCR-PE, modrá			M 33 x 1,5				M 36
	GPN 300 F 27 PCR-PE, modrá			M 36 x 1,5
	GPN 300 F 301 PCR-PE, modrá			M 40 x 1,5		M 42 x 3
	GPN 300 F 311 PCR-PE, modrá			M 42 x 1,5	M 42 x 2			M 45
	GPN 300 F 37 PCR-PE, modrá			M 56 x 1,5
	GPN 300 F 402 PCR-PE, modrá			M 60 x 1,5
	GPN 300 F 41 PCR-PE, modrá			M 72 x 1,5			M 75 x 4
	GPN 300 F 012 PCR-PE, modrá		M 7,5 x 1
	GPN 300 F 2 PCR-PE, modrá		M 8 x 1					M 8	1/16
	GPN 300 F 3 PCR-PE, modrá		M 9 x 1
	GPN 300 F 032 PCR-PE, modrá		M 9,5 x 1					M 10	1/8
	GPN 300 F 041 PCR-PE, modrá		M 10 x 1
	GPN 300 F 4 PCR-PE, modrá		M 10 x 1						1/8
	GPN 300 F 042 PCR-PE, modrá		M 11 x 1					M 12
	GPN 300 F 7 PCR-PE, modrá		M 12 x 1	M 13 x 1,5					1/4
	GPN 300 F 9 PCR-PE, modrá		M 13 x 1					M 14	1/4
	GPN 300 F 091 PCR-PE, modrá		M 13,5 x 1	M 14 x 1,5
	GPN 300 F 11 PCR-PE, modrá		M 15 x 1					M 16
	GPN 300 F 12 PCR-PE, modrá		M 16 x 1					M 18	3/8
	GPN 300 F 141 PCR-PE, modrá		M 17 x 1	M 18 x 1,5
	GPN 300 F 142 PCR-PE, modrá		M 17 x 1	M 18 x 1,5
	GPN 300 F 17 PCR-PE, modrá		M 19 x 1		M 20 x 2
	GPN 300 F 18 PCR-PE, modrá		M 20 x 1		M 21 x 2				1/2
	GPN 300 F 181 PCR-PE, modrá		M 22 x 1		M 23 x 2			M 24
	GPN 300 F 182 PCR-PE, modrá		M 22 x 1
	GPN 300 F 184 PCR-PE, modrá		M 22 x 1					M 24	5/8
	GPN 300 F 21 PCR-PE, modrá		M 23 x 1		M 24 x 2
	GPN 300 F 211 PCR-PE, modrá		M 24 x 1	M 25 x 1,5	M 25 x 2
	GPN 300 F 231 PCR-PE, modrá		M 25 x 1		M 26 x 2			M 25
	GPN 300 F 23 PCR-PE, modrá		M 25 x 1	M 26 x 1,5	M 26 x 2				3/4
	GPN 300 F 232 PCR-PE, modrá		M 26 x 1		M 27 x 2
	GPN 300 F 233 PCR-PE, modrá		M 27 x 1		M 28 x 2			M 30
	GPN 300 F 241 PCR-PE, modrá		M 31 x 1		M 32 x 2				1
	GPN 300 F 26 PCR-PE, modrá		M 34 x 1		M 35 x 2	M 36 x 3
	GPN 300 F 271 PCR-PE, modrá		M 36 x 1		M 37 x 2	M 38 x 3		M 39	1 1/8
	GPN 300 F 28 PCR-PE, modrá		M 37 x 1		M 38 x 2	M 39 x 3
	GPN 300 F 30 PCR-PE, modrá		M 39 x 1		M 40 x 2
	GPN 300 F 35 PCR-PE, modrá		M 52 x 1						1 3/4
	GPN 300 F 38 PCR-PE, modrá		M 56 x 1
	GPN 300 F 011 PCR-PE, modrá	M 5 x 0,5

Výhody Kvality

Univerzálnější.

Mnohostranné nasazení pro vnitřní závity a průchozí otvory.

Čistějš.

Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.

Rozmanitější.

Výrobek GPN 300 je ihned k dostání v černé a přírodní barvě.

Více.

Provedení s plochou hlavicí. Pevné usazení díky vypouklému dříku.

Šetřící zdroje.

Skládá se ze 100 % recyklovaného použitého plastu.
