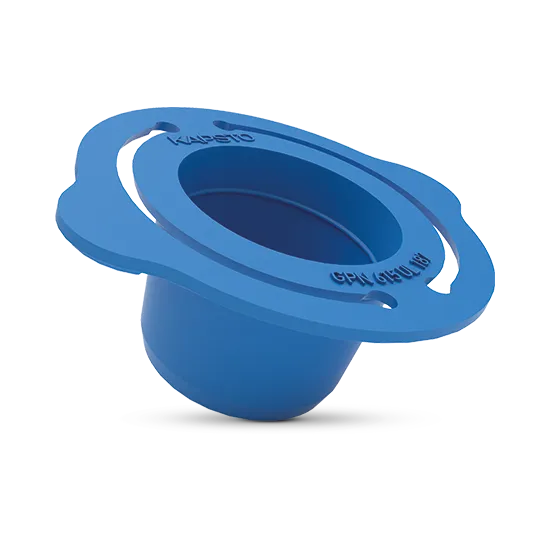

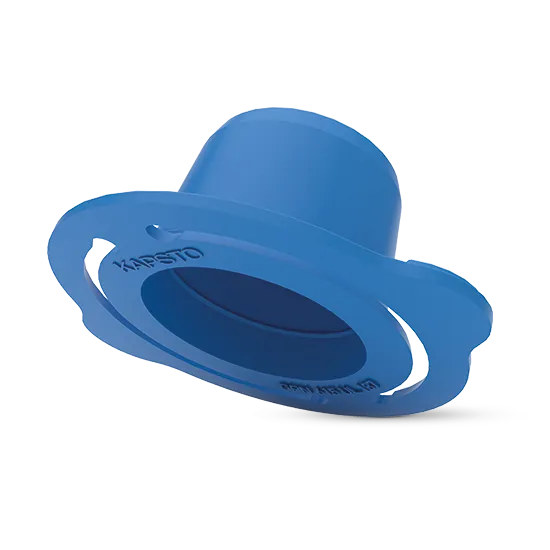

Univerzální ochrana s kruhovou úchytkou - GPN 615

Univerzální uzávěry s dvojitou lamelou GPN 615 jsou použitelné jako krytky nebo zátky a chrání vnitřní závity, trubky, hadice a otvory. Konický tvar umožňuje použití pro různé velikosti průměrů. Přiléhající dvojúchytka nepřečnívá do prostoru a přesto zaručuje rychlou montáž a demontáž.


  • Univerzální uzávěry pro vnitřní a vnější ochranu
  • je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
  • K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
další výhody

Rozměry

Standardní barvy
recycling blau
Materiál
PCR-PE
Materiály a použití
Vnitřní aplikace
Venkovní aplikace
Artikl
A
B
C
H
D
E
CAD
Obj. č.
GPN 615 UL 88 PCR-PE, recycling blau 29 7,6 9,1 10 7,7 6,2 6150088RB61
GPN 615 UL 91 PCR-PE, recycling blau 29 7,8 9,5 10 8 6,3 6150091RB61
GPN 615 UL 107 PCR-PE, recycling blau 29 9,5 11,1 10 9,6 7,9 6150107RB61
GPN 615 UL 114 PCR-PE, recycling blau 29 10,2 11,9 10 10,3 8,6 6150114RB61
GPN 615 UL 127 PCR-PE, recycling blau 29 11,5 13,1 10 11,6 9,9 6150127RB61
GPN 615 UL 147 PCR-PE, recycling blau 32 13,1 14,9 12 13,6 11,6 6150147RB61
GPN 615 UL 152 PCR-PE, recycling blau 34 13,5 15,2 12 14,1 12,1 6150152RB61
GPN 615 UL 167 PCR-PE, recycling blau 34 14,9 17 13 15,6 13,4 6150167RB61
GPN 615 UL 187 PCR-PE, recycling blau 38 17 19,2 13 17,5 15,3 6150187RB61
GPN 615 UL 207 PCR-PE, recycling blau 40 18,6 21,1 15 19,5 16,9 6150207RB61
GPN 615 UL 241 PCR-PE, recycling blau 46 21,5 24,7 18 22,9 19,8 6150241RB61
GPN 615 UL 309 PCR-PE, recycling blau 56 28,1 30,8 19 29,7 26,4 6150309RB61
GPN 615 UL 448 PCR-PE, recycling blau 80 42,2 45,4 19 43,5 40,2 6150448RB61
GPN 615 UL 628 PCR-PE, recycling blau 95 58,4 62,8 25 60,8 56,4 6150628RB61

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výběr krytek pro ochranu vnějších závitů

pro metrické závity
Artikl
Vnitřní použití jemný závit
Vnitřní použití jemný závit
Vnitřní použití jemný závit
Vnitřní použití Trubkový závit
GPN 615 UL 88 PCR-PE, recycling blau G 1/8
GPN 615 UL 91 PCR-PE, recycling blau M 10 x 1 M 10 x 1,5
GPN 615 UL 107 PCR-PE, recycling blau M 12 x 1,5
GPN 615 UL 114 PCR-PE, recycling blau G 1/4
GPN 615 UL 127 PCR-PE, recycling blau M 14 x 1,5
GPN 615 UL 147 PCR-PE, recycling blau M 16 x 1,5
GPN 615 UL 152 PCR-PE, recycling blau G 3/8
GPN 615 UL 167 PCR-PE, recycling blau M 18 x 1,5
GPN 615 UL 187 PCR-PE, recycling blau M 20 x 1,5 G 1/2
GPN 615 UL 207 PCR-PE, recycling blau M 22 x 1,5 G 5/8
GPN 615 UL 241 PCR-PE, recycling blau M 26 x 1,5 G 3/4
GPN 615 UL 309 PCR-PE, recycling blau M 32 x 1,5 M 32 x 2 G 1
GPN 615 UL 448 PCR-PE, recycling blau G 1 1/2
GPN 615 UL 628 PCR-PE, recycling blau

Tato aplikační tabulka slouží jako vodítko. Rádi vám zašleme zkušební vzorky zdarma. U otvorů bez závitu a otvorů vybírejte podle funkčních rozměrů B a C.

Výhody Kvality

Časově úspornější.
Časově úspornější.
Rychlá demontáž díky prstencové lamele.
Univerzálnější.
Univerzálnější.
Konicita zátky přemostí větší tolerance. Lze používat jako klapka.
Čistějš.
Čistějš.
Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
Více.
Více.
K ochraně závitů, trubic, hadic a otvorů. Žádná ztráta stavebního prostoru díky plošně dosedající prstencové lamele.
Šetřící zdroje.
Šetřící zdroje.
Skládá se ze 100 % recyklovaného použitého plastu.
