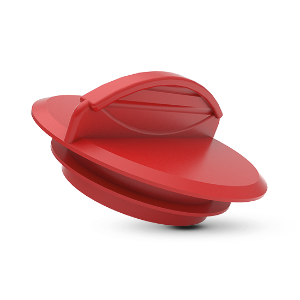

Zátky s úchytkami - GPN 310

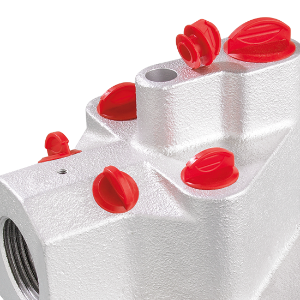

Zátky s úchytkou GPN 310 jsou vhodné k ochraně otvorů a vnitřních závitů. Praktická úchytka usnadňuje manipulaci - montáž a demontáž. Flexibilní lamely poskytují větší tolerance.
- zátky s úchytkou pro vnitřní ochranu
- K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli

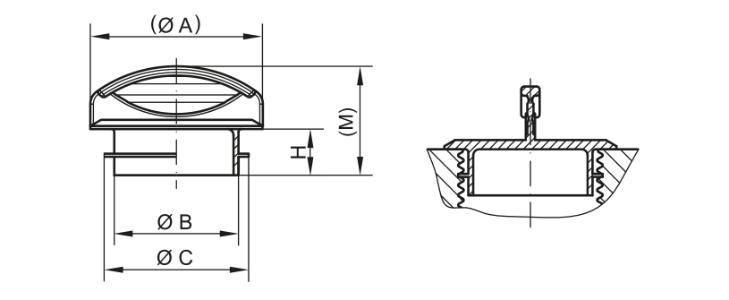

Rozměry
![Zeichnung Griffstopfen - GPN 310 CAD für Website](/cs/dam/jcr:1ebc0d4a-68ca-40c5-a22e-079954cace86/gpn-310-griffstopfen-cad-web.png)
Rozměry
|
||||||||
---|---|---|---|---|---|---|---|---|
Artikl
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Obj. č.
|
|
GPN 310 G 11 PCR-PE / PE-LD, červená | 16 | 5 | 10,5 | 5,5 | 15 | ukázat | 31000110073 | |
|
||||||||
GPN 310 G 13 PCR-PE / PE-LD, červená | 15,6 | 8 | 13 | 5,5 | 14,7 | ukázat | 31000130073 | |
|
||||||||
GPN 310 G 21 PCR-PE / PE-LD, červená | 22,8 | 15,6 | 21,3 | 7,5 | 17,1 | ukázat | 31000210073 | |
|
||||||||
GPN 310 G 8 PCR-PE / PE-LD, červená | 14 | 4 | 7 | 5,5 | 15 | ukázat | 31000080073 | |
|
||||||||
GPN 310 G 16 PCR-PE / PE-LD, červená | 19,6 | 11,4 | 16,5 | 5,5 | 15,2 | ukázat | 31000160073 | |
|
||||||||
GPN 310 G 30 PCR-PE / PE-LD, červená | 38 | 24,5 | 29,7 | 7,5 | 19 | ukázat | 31000300073 | |
|
||||||||
GPN 310 G 25 PCR-PE / PE-LD, červená | 30 | 20,6 | 25,5 | 7,5 | 19,7 | ukázat | 31000250073 | |
|
||||||||
GPN 310 G 28 PCR-PE / PE-LD, červená | 35 | 22,5 | 27,5 | 7,5 | 19 | ukázat | 31000280073 | |
|
||||||||
GPN 310 G 22 PCR-PE / PE-LD, červená | 25,7 | 17,3 | 22,6 | 7,5 | 18,5 | ukázat | 31000220073 | |
|
||||||||
GPN 310 G 23 PCR-PE / PE-LD, červená | 28 | 20,2 | 23,5 | 7,5 | 17,7 | ukázat | 31000230073 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
pro metrické závity
|
pro metrické závity
|
|||||
---|---|---|---|---|---|---|
Artikl
|
jemný závit
|
Standardní závit
|
Trubkový závit
|
|||
GPN 310 G 11 PCR-PE / PE-LD, červená | M 10 x 1 | M 11 | ||||
GPN 310 G 13 PCR-PE / PE-LD, červená | M 13 x 1 | M 12 x 1,5 M 13 x 1,5 M 14 x 1,5 | M 14 | 1/4 | ||
GPN 310 G 21 PCR-PE / PE-LD, červená | M 20 x 1 M 21 x 1 | M 20 x 1,5 M 21 x 1,5 | M 22 x 2 | M 22 | 1/2 | |
GPN 310 G 8 PCR-PE / PE-LD, červená | M 7 | |||||
GPN 310 G 16 PCR-PE / PE-LD, červená | M 16 x 1 | M 17 x 1,5 | M 18 | 3/8 | ||
GPN 310 G 30 PCR-PE / PE-LD, červená | M 29 x 1 | M 30 x 1,5 | M 30 x 2 | 7/8 | ||
GPN 310 G 25 PCR-PE / PE-LD, červená | M 25 x 1 | M 25 x 1,5 M 26 x 1,5 | M 26 x 2 | M 27 | 3/4 | |
GPN 310 G 28 PCR-PE / PE-LD, červená | M 27 x 1 | M 28 x 1,5 | M 28 x 2 | M 30 | ||
GPN 310 G 22 PCR-PE / PE-LD, červená | M 22 x 1 | M 22 x 1,5 | M 24 | 5/8 | ||
GPN 310 G 23 PCR-PE / PE-LD, červená | M 23 x 1 | M 24 x 1,5 | M 24 x 2 |
Tato aplikační tabulka slouží jako vodítko. Rádi vám zašleme zkušební vzorky zdarma. U otvorů bez závitu a otvorů vybírejte podle funkčních rozměrů B a C.
Výhody Kvality
![<p><strong>Časově úspornější.</strong></p>](/cs/dam/jcr:f9b9e149-d63c-4254-a0a9-b71da2fc52cc/kapsto-icon-zeitsparend.png)
Časově úspornější.
![<p><strong>Univerzálnější.</strong></p>](/cs/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Univerzálnější.
![<p><strong>Více.</strong></p>](/cs/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Více.
![<p><strong>Šetřící zdroje.</strong></p>](/cs/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Šetřící zdroje.
Směs recyklátu po spotřebě a primárního materiálu
