Zátky s úchytkami - GPN 305

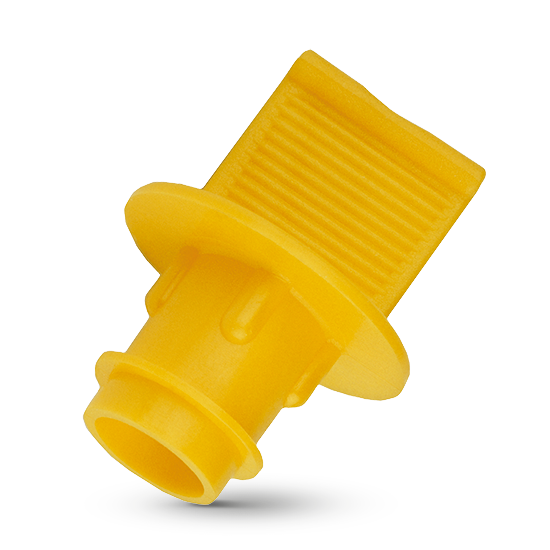

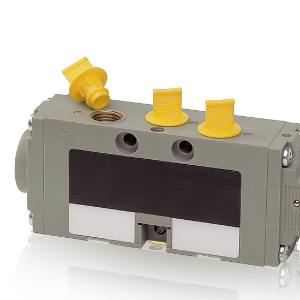

Zátky s úchytkou GPN 305 jsou vhodné k ochraně hadic, otvorů a vnitřních závitů. Praktická úchytka umožňuje snadnou demontáž a obvodové lamely a centrovací žebrování zajišťují pevné usazení.

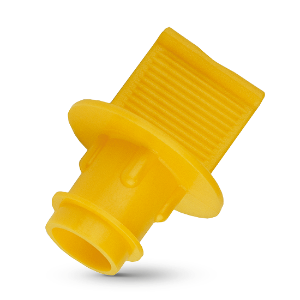

- Úchopové zátky pro vnitřní ochranu

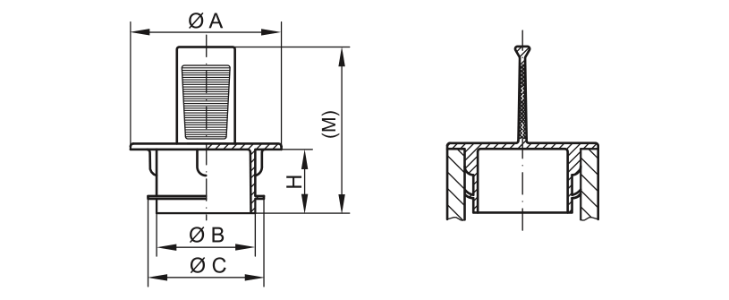

Rozměry
|
Rozměry
|
|
||||||
---|---|---|---|---|---|---|---|---|
Artikl
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Obj. č.
|
|
GPN 305 GV 5 EVA, žlutá | 11 | 3 | 5,3 | 11 | 24 | ukázat | 30500050000 | |
|
||||||||
GPN 305 GV 7 EVA, žlutá | 10 | 5 | 7,1 | 13 | 27 | ukázat | 30500070000 | |
|
||||||||
GPN 305 GV 10 EVA, žlutá | 18 | 8,5 | 10,4 | 11 | 24 | ukázat | 30500100000 | |
|
||||||||
GPN 305 GV 11 EVA, žlutá | 19 | 9,5 | 11,4 | 11 | 24 | ukázat | 30500110000 | |
|
||||||||
GPN 305 GV 12 EVA, žlutá | 18 | 10 | 12,5 | 10 | 31 | ukázat | 30500120000 | |
|
||||||||
GPN 305 GV 13 EVA, žlutá | 15 | 11 | 13,5 | 10 | 26 | ukázat | 30500130000 | |
|
||||||||
GPN 305 GV 14 EVA, žlutá | 20 | 11,5 | 14 | 7,5 | 20,5 | ukázat | 30500140000 | |
|
||||||||
GPN 305 GV 15 EVA, žlutá | 21,5 | 14 | 15,4 | 11 | 24 | ukázat | 30500150000 | |
|
||||||||
GPN 305 GV 18 EVA, žlutá | 23,5 | 15,8 | 18,4 | 7,5 | 20,5 | ukázat | 30500180000 | |
|
||||||||
GPN 305 GV 19 EVA, žlutá | 28,5 | 17 | 19,4 | 11 | 24 | ukázat | 30500190000 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
|
pro metrické závity
|
||||
---|---|---|---|---|---|
Artikl
|
jemný závit
|
Standardní závit
|
|||
GPN 305 GV 5 EVA, žlutá | M 6 x 0,75 | M 6 | |||
GPN 305 GV 7 EVA, žlutá | M 8 | ||||
GPN 305 GV 10 EVA, žlutá | M 12 | ||||
GPN 305 GV 11 EVA, žlutá | |||||
GPN 305 GV 12 EVA, žlutá | M 14 | ||||
GPN 305 GV 13 EVA, žlutá | |||||
GPN 305 GV 14 EVA, žlutá | |||||
GPN 305 GV 15 EVA, žlutá | M 16 x 1 | ||||
GPN 305 GV 18 EVA, žlutá | |||||
GPN 305 GV 19 EVA, žlutá | M 20 x 1 | M 20 x 1,5 |
Tato aplikační tabulka slouží jako vodítko. Rádi vám zašleme zkušební vzorky zdarma. U otvorů bez závitu a otvorů vybírejte podle funkčních rozměrů B a C.
