Upínací krytky - GPN 1010

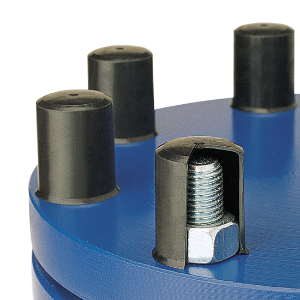

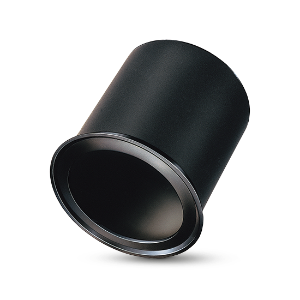

Krytky na šrouby GPN 1010 chrání šestihranné šrouby a matice a poskytují vysokou ochranu proti korozi. Vysoké provedení je vhodné pro delší závity. Díky obvodovému záchytnému okraji zapadnou krytky pod matici.
- Krytky na šrouby pro vnější ochranu

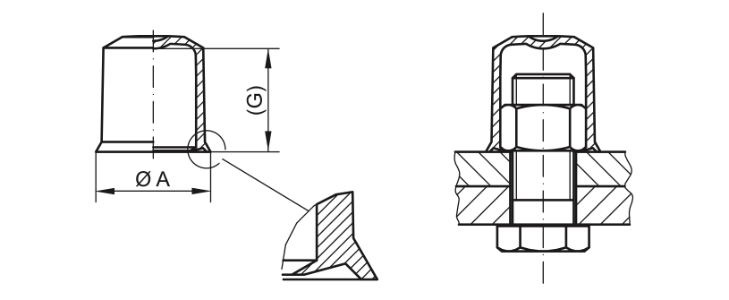

Rozměry
Platí pro
|
Rozměry
|
|||||
---|---|---|---|---|---|---|
Artikl
|
SW
|
A
|
G
|
CAD
|
Obj. č.
|
|
GPN 1010 SW 8 PCR-PE / PE-LD, černá | 8 | 12 | 10,2 | ukázat | 10100080073 | |
|
||||||
GPN 1010 SW 10 PCR-PE / PE-LD, černá | 10 | 15 | 13,5 | ukázat | 10100100073 | |
|
||||||
GPN 1010 SW 13 PCR-PE / PE-LD, černá | 13 | 19 | 18,5 | ukázat | 10100130073 | |
|
||||||
GPN 1010 SW 17 PCR-PE / PE-LD, černá | 17 | 24,4 | 25 | ukázat | 10100170073 | |
|
||||||
GPN 1010 SW 19 PCR-PE / PE-LD, černá | 19 | 27 | 27,7 | ukázat | 10100190073 | |
|
||||||
GPN 1010 SW 22 PCR-PE / PE-LD, černá | 22 | 30,5 | 33 | ukázat | 10100220073 | |
|
||||||
GPN 1010 SW 24 PCR-PE / PE-LD, černá | 24 | 33,5 | 36,6 | ukázat | 10100240073 | |
|
||||||
GPN 1010 SW 30 PCR-PE / PE-LD, černá | 30 | 41 | 47 | ukázat | 10100300073 | |
|
||||||
GPN 1010 SW 36 PCR-PE / PE-LD, černá | 36 | 49,3 | 56,5 | ukázat | 10100360073 | |
|
Rozměry v mm
Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.
Výběr krytek pro ochranu vnějších závitů
Použitelné pro šestihranné matice
|
|||
---|---|---|---|
Artikl
|
Závit
|
||
GPN 1010 SW 8 PCR-PE / PE-LD, černá | |||
GPN 1010 SW 10 PCR-PE / PE-LD, černá | |||
GPN 1010 SW 13 PCR-PE / PE-LD, černá | |||
GPN 1010 SW 17 PCR-PE / PE-LD, černá | |||
GPN 1010 SW 19 PCR-PE / PE-LD, černá | M 12 x 1.5 | ||
GPN 1010 SW 22 PCR-PE / PE-LD, černá | M 14 x 1.5 | ||
GPN 1010 SW 24 PCR-PE / PE-LD, černá | M 16 x 1.5 | ||
GPN 1010 SW 30 PCR-PE / PE-LD, černá | M 20 x 1.5 | M 20 x 2 | |
GPN 1010 SW 36 PCR-PE / PE-LD, černá | M 24 x 1.5 | M 24 x 2 |
Tato aplikační tabulka představuje orientační hodnoty. Rádi vám zašleme zkušební vzorky zdarma.
Výhody Kvality
Více.
K ochraně čepů a konců trubic. Optimální ochrana proti korozi. Vysoké provedení pro vyšší délku čepu. Oběhové upínací kolo zacvakne pod maticí.
