Capuchons autobloquants pour écrous six pans - GPN 1010

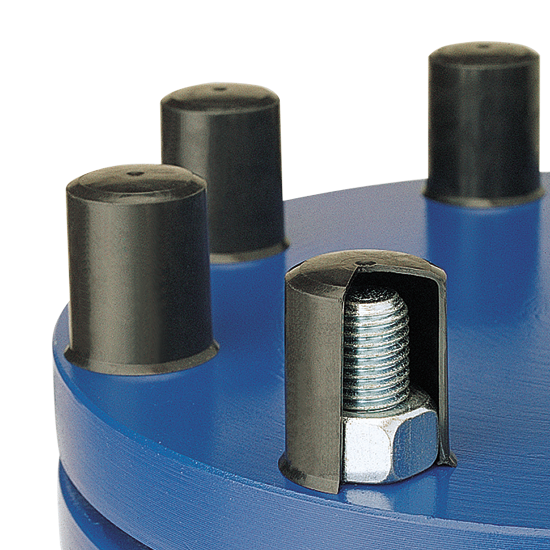

Les capuchons autobloquants GPN 1010 protègent les boulons et les écrous et offrent un niveau élevé de protection contre la corrosion. La version haute est adaptée à une longueur de boulon importante. Les capuchons autobloquants se clipsent sous l’écrou grâce à la collerette de maintien circulaire.


  • Capuchons autobloquants pour une protection extérieure
plus d'avantages

Dimensions

Teinte
schwarz
Matière
PCR-PE / PE-LD
Applicable pour
Dimensions
Article
SW
A
G
CAD
Référence
GPN 1010 SW 8 PCR-PE / PE-LD, schwarz 8 12 10,2 10100080073
GPN 1010 SW 10 PCR-PE / PE-LD, schwarz 10 15 13,5 10100100073
GPN 1010 SW 13 PCR-PE / PE-LD, schwarz 13 19 18,5 10100130073
GPN 1010 SW 17 PCR-PE / PE-LD, schwarz 17 24,4 25 10100170073
GPN 1010 SW 19 PCR-PE / PE-LD, schwarz 19 27 27,7 10100190073
GPN 1010 SW 22 PCR-PE / PE-LD, schwarz 22 30,5 33 10100220073
GPN 1010 SW 24 PCR-PE / PE-LD, schwarz 24 33,5 36,6 10100240073
GPN 1010 SW 30 PCR-PE / PE-LD, schwarz 30 41 47 10100300073
GPN 1010 SW 36 PCR-PE / PE-LD, schwarz 36 49,3 56,5 10100360073

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles aux pages 166/167.

Guide d'application

Applicable aux écrous hexagonaux
Article
Filetage
Filetage
GPN 1010 SW 8 PCR-PE / PE-LD, schwarz
GPN 1010 SW 10 PCR-PE / PE-LD, schwarz
GPN 1010 SW 13 PCR-PE / PE-LD, schwarz
GPN 1010 SW 17 PCR-PE / PE-LD, schwarz
GPN 1010 SW 19 PCR-PE / PE-LD, schwarz M 12 x 1.5
GPN 1010 SW 22 PCR-PE / PE-LD, schwarz M 14 x 1.5
GPN 1010 SW 24 PCR-PE / PE-LD, schwarz M 16 x 1.5
GPN 1010 SW 30 PCR-PE / PE-LD, schwarz M 20 x 1.5 M 20 x 2
GPN 1010 SW 36 PCR-PE / PE-LD, schwarz M 24 x 1.5 M 24 x 2

Ce tableau d'application représente des valeurs indicatives. Nous serons heureux de vous envoyer des échantillons d'essai gratuits.

Avantages qualité

Plus performant.
Plus performant.
Pour la protection d'écrous et de tiges filetées. La forme haute permet de protéger une longueur plus importante. La colerette de maintien circulaire se clipse sous l'écrou.
