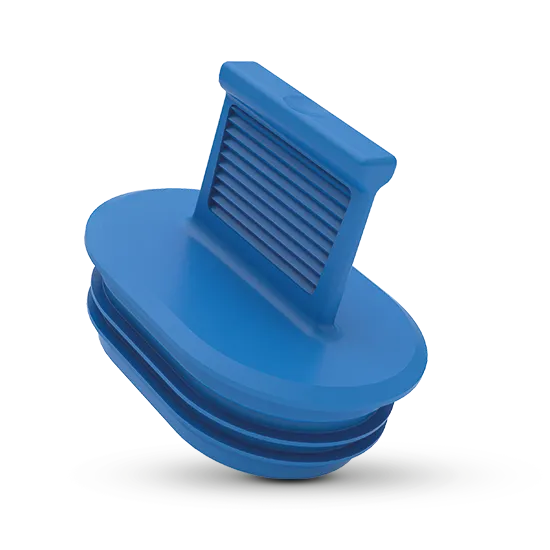

Ochrana MQS kontaktů - GPN 363

Krytky GPN 363 slouží k ochraně kontaktů u plochých MQS konektorů. Praktické úchytky zajišťují rychlou demontáž a obvodové lamely ideálně utěsní konektory. Krytky poskytují ochranu MQS kontaktů proti stříkající vodě dle (IPX4) v závislosti na provedení a kvalitě konkrétního konektoru.


  • Ochrana kontaktů u MQS konektorů
  • je možná i výroba dle ISO 16232 ve speciálních čistých prostorách
  • K dispozici jsou dvě udržitelné varianty vyrobené z recyklátu po spotřebiteli
další výhody

Rozměry

Standardní barvy
recycling blau
Materiál
PCR-PE
Rozměry
Artikl
e
h
H
M
CAD
Obj. č.
GPN 363 KS 0321 PCR-PE, recycling blau 14,4 10,75 7 20 3630321RB61
GPN 363 KS 0421 PCR-PE, recycling blau 17,5 10,75 7 20 3630421RB61
GPN 363 KS 0621 PCR-PE, recycling blau 21,8 12 7 20 3630621RB61
GPN 363 KS 0821 PCR-PE, recycling blau 23,4 15,7 7 20 3630821RB61

Rozměry v mm

Informace o materiálech, barvách, výkresech a použití našich výrobků najdete na stranách 166/167.

Výběr krytek pro ochranu vnějších závitů

Použitelné pro vnitřní obrys
Artikl
Kontaktní připojení
Kontaktní připojení
e
GPN 363 KS 0321 PCR-PE, recycling blau MQS 0.63
  • 3
14,4
GPN 363 KS 0421 PCR-PE, recycling blau MQS 0.63
  • 4
17,5
GPN 363 KS 0621 PCR-PE, recycling blau MQS 0.63
  • 6
21,8
GPN 363 KS 0821 PCR-PE, recycling blau MQS 0.63
  • 8
23,4

Chránič kontaktů GPN 363 byl vyvinut pro speciální pouzdra konektorů MQS, která jsou uvedena v tabulce použití. Ochrana kontaktů je vhodná i pro jiná připojení.

* Vztahuje se na vzorové zátky Pöppelmann, testované podle normy DIN 40050.

Výhody Kvality

Normovaná ochrana.
Normovaná ochrana.
K ochraně MQS plochých konektorů.
Časově úspornější.
Časově úspornější.
Rychlá demontáž díky praktickému těsnicímu prvku.
Těsnící.
Těsnící.
Ochrana proti stříkající vodě ze všech úhlů (IPX4) podle konkrétního provedení konektoru a kvality. Vztahuje se na vzorové Pöppelmann konektory, testováno podle DIN 40050.*
Čistějš.
Čistějš.
Na přání je možná výroba podle VDA, svazek 19 a ISO 16232 ve speciálně zřízeném čistém prostoru.
Více.
Více.
Optimální upevnění upnutím díky oběhové lamele.
Šetřící zdroje.
Šetřící zdroje.
Skládá se ze 100 % recyklovaného použitého plastu.
