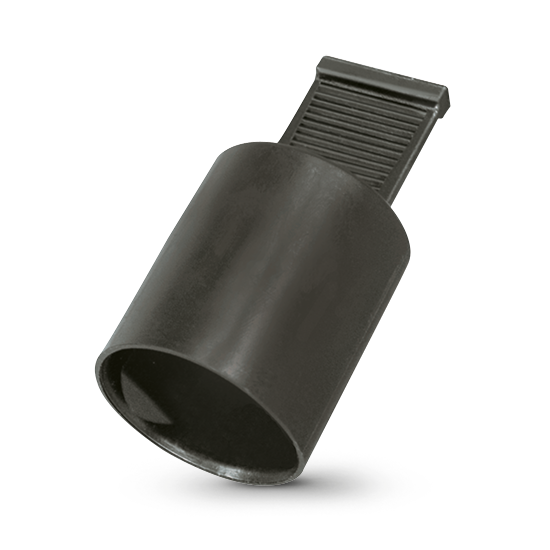

Cappucci con estrattore - GPN 215
I cappucci con estrattore GPN 215 sono adatti per filettature esterne, bulloni e perni. La linguetta ergonomica dell’impugnatura semplifica la manipolazione durante il montaggio e lo smontaggio. Le superfici interne bypassano tolleranze più elevate e garantiscono un fissaggio ottimale.
- Cappucci con estrattore per protezione esterna
- Possibile produzione secondo ISO 16232 nella camera bianca appositamente allestita
Materiale Vergine
Dimensioni
Colori standard
schwarz
Materiale
EVA
|
|
Applicabile per
|

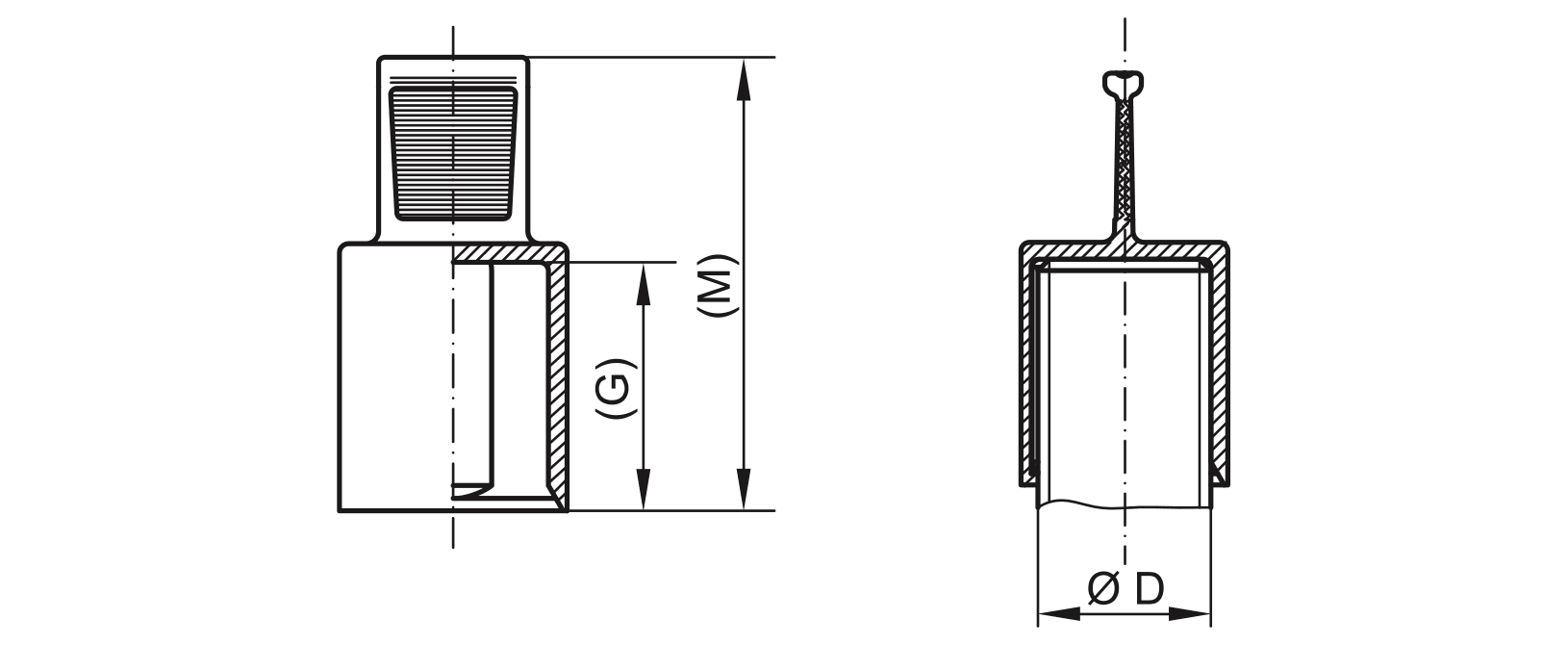

Dimensioni
|
|
|||
|---|---|---|---|---|---|---|
|
Articolo
|
D
|
G
|
M
|
CAD
|
N. ordine
|
|
| GPN 215 ML 8 x 20 EVA, schwarz | 8 | 20 | 36,5 | mostrare | 21508200000 | |
|
|
||||||
| GPN 215 ML 10 x 20 EVA, schwarz | 10 | 20 | 36,5 | mostrare | 21510200000 | |
|
|
||||||
| GPN 215 ML 12 x 20 EVA, schwarz | 12 | 20 | 36,5 | mostrare | 21512200000 | |
|
|
||||||
| GPN 215 ML 14 x 20 EVA, schwarz | 14 | 20 | 36,5 | mostrare | 21514200000 | |
|
|
||||||
| GPN 215 ML 16 x 20 EVA, schwarz | 16 | 20 | 36,5 | mostrare | 21516200000 | |
|
|
||||||
| GPN 215 ML 17 x 20 EVA, schwarz | 17 | 20 | 36,5 | mostrare | 21517200000 | |
|
|
||||||
| GPN 215 ML 18 x 20 EVA, schwarz | 18 | 20 | 36,5 | mostrare | 21518200000 | |
|
|
||||||
| GPN 215 ML 19 x 20 EVA, schwarz | 19 | 20 | 36,5 | mostrare | 21519200000 | |
|
|
||||||
| GPN 215 ML 20 x 20 EVA, schwarz | 20 | 20 | 36,5 | mostrare | 21520200000 | |
|
|
||||||
| GPN 215 ML 22 x 20 EVA, schwarz | 22 | 20 | 36,5 | mostrare | 21522200000 | |
|
|
||||||
| GPN 215 ML 24 x 20 EVA, schwarz | 24 | 20 | 36,5 | mostrare | 21524200000 | |
|
|
||||||
| GPN 215 ML 26 x 20 EVA, schwarz | 26 | 20 | 36,5 | mostrare | 21526200000 | |
|
|
||||||
| GPN 215 ML 28 x 20 EVA, schwarz | 28 | 20 | 36,5 | mostrare | 21528200000 | |
|
|
||||||
Dimensioni in mm
Le informazioni su materiali, colori, disegni e uso dei nostri articoli si trovano alle pagine 166/167.
Valori di riferimento per l'impiego
|
|
Applicabile alla filettatura metrica
|
|||||
|---|---|---|---|---|---|---|
|
Articolo
|
Filettatura interna
|
Filet standard
|
||||
| GPN 215 ML 8 x 20 EVA, schwarz | M 8 x 1 | M 8 | ||||
| GPN 215 ML 10 x 20 EVA, schwarz | M 10 x 1 | M 10 x 1,25 | M 10 | |||
| GPN 215 ML 12 x 20 EVA, schwarz | M 12 x 1 | M 12 x 1,25 | M 12 x 1,5 | M 12 | ||
| GPN 215 ML 14 x 20 EVA, schwarz | M 14 x 1 | M 14 x 1,5 | M 14 | |||
| GPN 215 ML 16 x 20 EVA, schwarz | M 16 x 1 | M 16 x 1,5 | M 16 | |||
| GPN 215 ML 17 x 20 EVA, schwarz | M 17 x 1 | M 17 x 1,5 | M 17 | |||
| GPN 215 ML 18 x 20 EVA, schwarz | M 18 x 1 | M 18 x 1,5 | M 18 | |||
| GPN 215 ML 19 x 20 EVA, schwarz | M 19 x 1 | M 19 x 1,5 | M 19 | |||
| GPN 215 ML 20 x 20 EVA, schwarz | M 20 x 1 | M 20 x 1,5 | M 20 | |||
| GPN 215 ML 22 x 20 EVA, schwarz | M 22 x 1 | M 22 x 1,5 | M 22 x 2 | M 22 | ||
| GPN 215 ML 24 x 20 EVA, schwarz | M 24 x 1 | M 24 x 1,5 | M 24 x 2 | M 24 | ||
| GPN 215 ML 26 x 20 EVA, schwarz | M 26 x 1 | M 26 x 1,5 | M 26 x 2 | M 26 | ||
| GPN 215 ML 28 x 20 EVA, schwarz | M 28 x 1 | M 28 x 1,5 | M 28 x 2 | M 28 | ||
Questa tabella di applicazione rappresenta valori indicativi. Saremo lieti di inviarvi campioni di prova gratuiti.
Vantaggi qualitativi
Più rapido.
Facile da maneggiare grazie alla linguetta di presa ergonomica.
Più versatile.
Le superfici interne bypassano tolleranze più elevate e garantiscono un fissaggio saldo.
Maggiore igiene.
Produzione secondo VDA volume 19 e ISO 16232 nella camera bianca appositamente allestita, possibile su richiesta.
Meglio.
Adatto per filettatura esterna nonché bulloni e perni.
Serie standard alternativa
