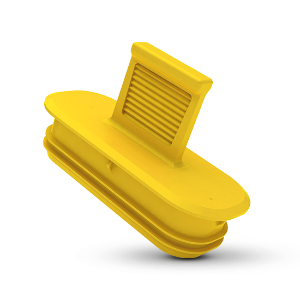

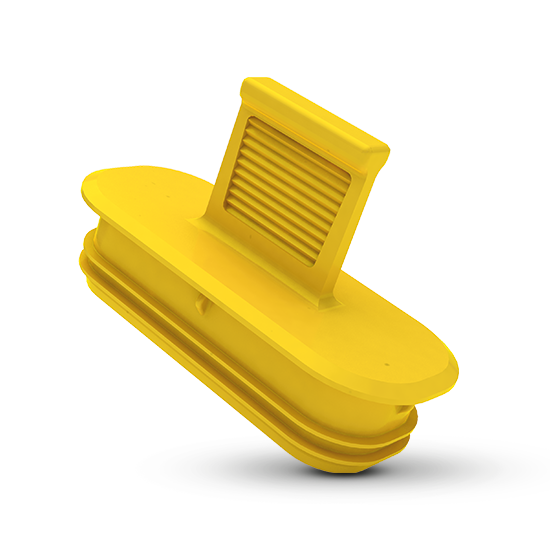

Protecteurs de connecteurs - GPN 360 Version A

Le protecteur de connecteurs GPN 360 Version A sert à protéger les raccords des connecteurs compacts en basse tension de type MLK, SLK et MAK. Il convient également aux ouvertures ovales. La languette de préhension permet un démontage rapide et les lamelles périphériques assurent un ajustement optimal du serrage. Le protecteur de connecteurs empêche l'infiltration de liquides dans certaines limites.


  • Protecteur de connecteurs pour une protection intérieure
  • Production selon la norme ISO 16232 en salle propre spécialement équipée sur demande
  • Deux variantes durables fabriquées à partir de matériaux recyclés post-consommation sont disponibles
plus d'avantages
100% recyclé post-consommation 100% recyclé post-consommation Mélange recyclé Mélange recyclé Matière vierge Matière vierge
Dimensions Guide d'application Avantages qualité Informations

Dimensions

Dessin bouchon de fermeture - GPN 351 forme A
Teinte
jaune
Matière
PCR-PE / PE-LD
Fiches techniques
afficher
Dimensions
Article
e
h
H
M
CAD
Référence
GPN 360 KS 1006 PCR-PE / PE-LD, jaune 9,8 5,8 7,7 20,7 36010060073
GPN 360 KS 1406 PCR-PE / PE-LD, jaune 13,8 5,8 7,7 20,7 36014060073
Nouveau GPN 360 KS 1710 PCR-PE / PE-LD, jaune 17 9,8 7,7 20,7 36017100073
Nouveau GPN 360 KS 1912 PCR-PE / PE-LD, jaune 18,6 11,6 7,5 20,5 36019120073
GPN 360 KS 2008 PCR-PE / PE-LD, jaune 19,5 7,15 7,7 20,7 36020080073
GPN 360 KS 2009 PCR-PE / PE-LD, jaune 20,2 9,87 7,7 20,7 36020090073
Nouveau GPN 360 KS 2214 PCR-PE / PE-LD, jaune 21,6 13,2 5,3 18,3 36022140073
Nouveau GPN 360 KS 2111 PCR-PE / PE-LD, jaune 22,8 13,5 7,7 20,7 36021110073
GPN 360 KS 2408 PCR-PE / PE-LD, jaune 23,15 7,15 7,7 20,7 36024080073
GPN 360 KS 2808 PCR-PE / PE-LD, jaune 27,15 7,15 7,7 20,7 36028080073
Nouveau GPN 360 KS 2813* PCR-PE / PE-LD, jaune 27,7 12,6 7,7 20,7 36028130073
GPN 360 KS 2922* PCR-PE / PE-LD, jaune 28,2 21,35 7,7 20,7 36029220073
GPN 360 KS 3112 PCR-PE / PE-LD, jaune 31,2 12,1 7,5 20,5 36031120073
GPN 360 KS 3116 PCR-PE / PE-LD, jaune 31,2 16 6 22,2 36031160073
Nouveau GPN 360 KS 3224 PCR-PE / PE-LD, jaune 31,8 24,5 7,5 20,5 36032240073
Nouveau GPN 360 KS 3114 PCR-PE / PE-LD, jaune 33,6 15,8 7,5 20,5 36031140073
GPN 360 KS 3608 PCR-PE / PE-LD, jaune 35,15 7,15 7,7 20,7 36036080073
GPN 360 KS 3715 PCR-PE / PE-LD, jaune 36,2 14,5 7,7 20,7 36037150073
GPN 360 KS 3912 PCR-PE / PE-LD, jaune 39,1 11,8 8 21 36039120073
GPN 360 KS 4117 PCR-PE / PE-LD, jaune 41,9 17,9 7,7 20,7 36041170073
GPN 360 KS 4817* PCR-PE / PE-LD, jaune 47,6 16,6 10 31,2 36048170073
Bientôt disponible GPN 360 KS 5024 PCR-PE / PE-LD, jaune 50,2 23,9 9,5 22,5 36050240073

Dimensions en mm

Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.

Échantillons gratuits Échantillons offre sans engagement offer
Recommander
SCROLL

Guide d'application

Article
Connexions de contact
GPN 360 KS 2009 PCR-PE / PE-LD, jaune
GPN 360 KS 3116 PCR-PE / PE-LD, jaune
Nouveau GPN 360 KS 1912 PCR-PE / PE-LD, jaune
Nouveau GPN 360 KS 2214 PCR-PE / PE-LD, jaune
Nouveau GPN 360 KS 1710 PCR-PE / PE-LD, jaune
Bientôt disponible GPN 360 KS 5024 PCR-PE / PE-LD, jaune
Nouveau GPN 360 KS 2111 PCR-PE / PE-LD, jaune
Nouveau GPN 360 KS 3114 PCR-PE / PE-LD, jaune 6188-6987
  • 22
GPN 360 KS 4817* PCR-PE / PE-LD, jaune AMP 2.8
  • 20
GPN 360 KS 3715 PCR-PE / PE-LD, jaune MAK 12
  • 2
Nouveau GPN 360 KS 2813* PCR-PE / PE-LD, jaune MCON 1.2
  • 10
GPN 360 KS 2922* PCR-PE / PE-LD, jaune MCON 1.2
  • 2
Nouveau GPN 360 KS 3224 PCR-PE / PE-LD, jaune MCON 1.2 / AMP MCP 2.8
  • 16
GPN 360 KS 3112 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 12
GPN 360 KS 4117 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 14
GPN 360 KS 3912 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 16
GPN 360 KS 1006 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 2
GPN 360 KS 1406 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 3
GPN 360 KS 2008 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 4
GPN 360 KS 2408 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 5
GPN 360 KS 2808 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 6
GPN 360 KS 3608 PCR-PE / PE-LD, jaune MLK 1.2 AK
  • 8

Le protecteur de connecteurs GPN 360 a été développé pour les connecteurs compactes spéciales, qui sont énumérées dans le tableau d'application. Le protecteur de connecteurs est également adapté à d'autres connecteurs.

L'illustration est donnée à titre d'exemple. Il s'agit d'un produit de notre gamme standard. Des différences entre les différentes tailles sont possibles.

Échantillons gratuits Échantillons offre sans engagement offer
Recommander
SCROLL

Avantages qualité

<p><strong>Plus adapté.</strong></p>

Plus adapté.

Protecteur pour connecteur de type SLK.
<p><strong>Gain de temps.</strong></p>

Gain de temps.

Démontage rapide grâce à la languette de préhension.
<p><strong>Plus étanche.</strong></p>

Plus étanche.

Empêche l'infiltration de certains liquides selon certaines limites.
<p><strong>Salle propre.</strong></p>

Salle propre.

Possibilités de production selon les normes VDA tome 19 en ISO 16232 en salle propre isolée sur demande.
<p><strong>Plus performant.</strong></p>

Plus performant.

Fonctionne également pour des ouvertures oblongues. Maintien optimal grâce aux lamelles.
<p><strong>Plus respectueux de nos ressources.</strong></p>

Plus respectueux de nos ressources.

Mélange de matériaux recyclées post-consommation et de matériaux vierges
